Seat Leon (2013-2020) Manual de Taller: Sensor del indicador del nivel de combustible -G-: desmontar y montar

Efectuar los siguientes trabajos:

Desmontar

- Respetar las instrucciones de seguridad.

- Respetar las reglas de limpieza.

- Unidad de alimentación de combustible: desmontar.

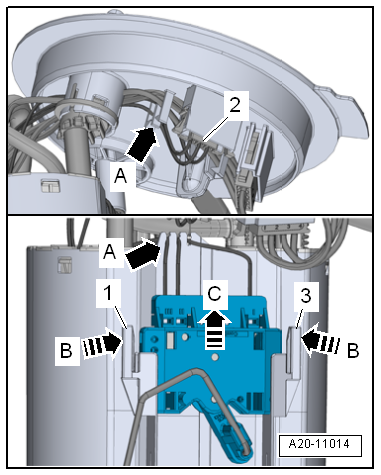

- Desbloquear y sacar el conector eléctrico -2- de la brida de cierre.

- Desenganchar los cables eléctricos en el soporte -flechas A- y liberarlos.

- Desbloquear las fijaciones -1- y -3-.

- Para ello, oprimir las fijaciones en el -sentido de la flecha B-.

- Expulsar el sensor del indicador de combustible -G- hacia arriba en el -sentido de la flecha C-.

Montar

El montaje se efectúa siguiendo el orden inverso de operaciones. Se debe tener en cuenta lo siguiente:

- Introducir el sensor del indicador del nivel de combustible -G- en las guías dispuestas en la unidad de alimentación de combustible y empujarlo hacia abajo hasta que quede encajado.

- Comprobar si el conector está acoplado correctamente, tirando de él.

- Tender y enganchar los cables en la unidad de alimentación de combustible.

- Unidad de alimentación de combustible: montar.

Sensor 2 del nivel de combustible -G169-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave -T10202-

• Llave dinamométrica -V.A.G 1332-

• Cuña de desmontaje -3409-

Desmontar

- Respetar las medidas de seguridad.

- Respetar las reglas de limpieza.

- Situar los asientos delanteros en la posición más avanzada.

- Desconectar el encendido.

- Desmontar la banqueta trasera.

  ¡ATENCIÓN!

El combustible derramado supone un peligro.

Para evitar que al desmontar la unidad de alimentación de combustible salga una gran cantidad de combustible, el depósito de combustible sólo podrá estar lleno a ¹/₃ de su capacidad.

- Depósito de combustible: vaciar.

- Con la ayuda de la cuña de desmontaje -3409-, liberar de las fijaciones -flechas- la tapa -1- de la brida de cierre derecha.

- Desenclipsar hacia abajo la boquilla de estanqueidad -1- de la cubierta -2-.

- Guiar hacia atrás la cubierta -2- en el mazo de cables eléctricos -3-.

- Desbloquear y desacoplar los conectores eléctricos -1, 2 y 3- en la brida de cierre.

- Abrir el anillo de cierre con la llave -T10202-.

- Levantar con cuidado la brida de cierre -2- y extraerla de la apertura del depósito de combustible.

El retén -3- puede quedar en la apertura del depósito de combustible.

- Desenclavar la bomba de succión -1- en el sensor 2 de nivel de combustible -G169-.

- Para ello doblar con cuidado la pestañas de retención -flechas- hacia fuera.

  ¡ATENCIÓN!

Colocar un trapo debajo para recoger el combustible.

- Extraer el sensor 2 de nivel de combustible -G169- con cuidado del hueco del depósito de combustible.

- Al hacerlo, girar y volcar correspondientemente.

Al extraerlo, asegurarse de que el brazo del flotador del sensor 2 de nivel de combustible -G169- no se doble.

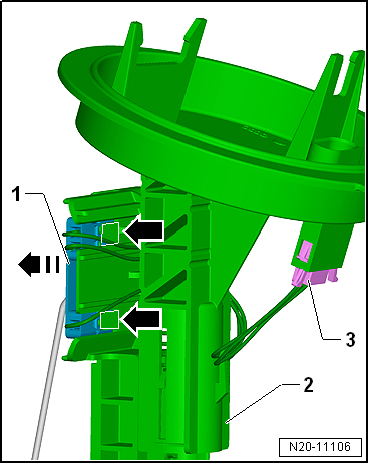

- Desbloquear y desacoplar el conector -3- de la unidad -2-.

- Desenganchar los cables eléctricos.

- Desbloquear el sensor 2 de nivel de combustible -G169--1- de la unidad -2-.

- Para ello doblar con cuidado la pestañas de retención -flechas- para abrirlas.

- Desacoplar el sensor 2 de nivel de combustible -G169- en la dirección de la -flecha-.

• Tener en cuenta las prescripciones para el desecho.
• Revisar el depósito de combustible por si está sucio.

Montar

El montaje se efectúa siguiendo el orden inverso de operaciones. Se debe tener en cuenta lo siguiente:

• Observar la posición de montaje de todos los componentes.
• Sustituir el retén en caso de deterioro.
• Colocar los cables eléctricos tendidos de forma correcta en los alojamientos.

- Comprobar la fijación del sensor 2 de nivel de combustible -G169- tirando de él.

- Mojar el retén -3- con combustible por la cara interior.

- Montar la bomba de succión -1-.

- Al introducir el sensor 2 de nivel de combustible -G169--2-, procurar que el sensor del indicador del nivel de combustible no sea doblado.

- Empujar la brida de cierre hacia abajo, venciendo la fuerza del muelle, y situarla en la posición de montaje.

- La flecha -3- del depósito de combustible debe señalar hacia la marca -2- de la brida de cierre -1-.

  ¡Atención!

Peligro de inestanqueidad.

Al colocar la brida de cierre no se debe dañar o aplastar el retén.

- Apretar el anillo de cierre con la llave -T10202-.

- Tirar de los conectores para comprobar si están montados correctamente.

Pares de apriete

•  "Cuadro de montaje - Unidad de alimentación de combustible / sensor del nivel de combustible"
