Seat Leon (2013-2020) Manual de Taller: Unidad de mandos e indicación

Cuadro de ubicaciones - Unidad de mandos e indicación

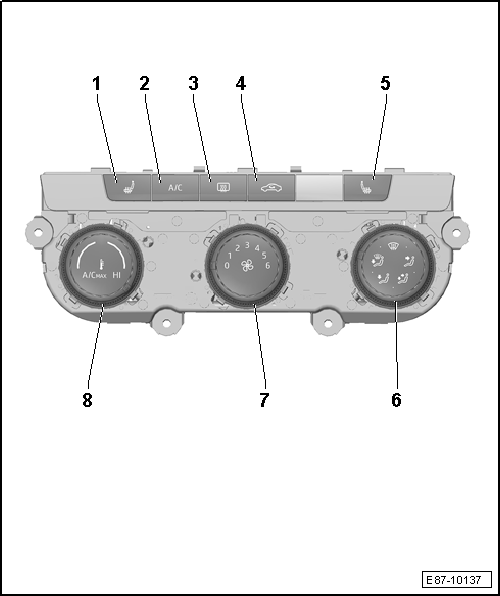

Ubicación de componentes del mando para la calefacción y aire acondicionado -J301-

Unidad de control del climatizador -J301-

1. Tecla para calefacción de asiento izquierdo
   • Los LEDs iluminados indican el nivel seleccionado
   • El nivel seleccionado se baja en una unidad pasado un tiempo previamente ajustado
2. Tecla AC para compresor del climatizador
   • Cuando el LED luce, indica que se ha seleccionado la función de "encender el compresor del climatizador"
3. Tecla para luneta térmica
   • Cuando el LED luce, indica que se ha seleccionado la función de "encender la luneta térmica"
   • Si la tecla se mantiene pulsada durante varios segundos se puede mantener encendida la calefacción de la luneta de manera permanente
4. Tecla para modo de recirculación de aire
   • Cuando el LED luce, indica que se ha seleccionado la función de "recirculación de aire"
   • La función de "recirculación de aire" se borra al ajustar la distribución de aire a "descongelación" (aire hacia el parabrisas)

6. Regulador para el ajuste de la distribución de aire
7. Regulador para turbina de aire exterior -V2-
8. Regulador para ajustar la temperatura

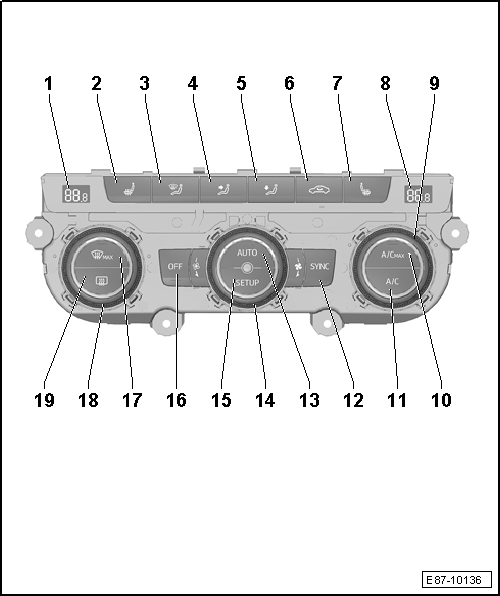

Ubicación de componentes del mando para la calefacción y aire acondicionado -J255-

Unidad de control del Climatronic -J255-

1. Pantalla digital para temperatura
2. Tecla para calefacción de asiento derecho
   • Los LEDs iluminados indican el nivel seleccionado
   • El nivel seleccionado se baja en una unidad pasado un tiempo previamente ajustado
3. Tecla para ajustar la distribución de aire arriba
   • Cuando el LED luce, indica que se ha seleccionado la función de "distribución del aire arriba"
4. Tecla para ajustar la distribución de aire al centro
   • Cuando el LED luce, indica que se ha seleccionado la función de "distribución del aire al centro"
5. Tecla para ajustar la distribución de aire abajo
   • Cuando el LED luce, indica que se ha seleccionado la función de "distribución del aire abajo"
6. Tecla para modo de recirculación de aire
   • Cuando el LED luce, indica que se ha seleccionado la función de "recirculación de aire"
   • La función de "recirculación de aire" se borra al accionar la tecla del modo de descongelación (aire hacia el parabrisas)
7. Tecla para calefacción de asiento izquierdo
   • Los LEDs iluminados indican el nivel seleccionado
   • El nivel seleccionado se baja en una unidad pasado un tiempo previamente ajustado
8. Pantalla digital para temperatura
9. Regulador para preselección de temperatura lado acompañante
10. Tecla ACmax para compresor del climatizador maxima potencia
11. Tecla AC para compresor del climatizador
    • Cuando el LED luce, indica que se ha seleccionado la función de "encender el compresor del climatizador"
12. Tecla SYNC
13. Tecla Auto para regulación automática del climatizador
    • Cuando el LED luce, indica que se ha seleccionado la función de "regulación automática"
14. Regulador para turbina de aire exterior -V2-
15. Tecla SETUP
16. Tecla off para apagar el climatizador
17. Tecla para modo de descongelación
    • Cuando el LED luce, indica que se ha seleccionado la función de "descongelación"
18. Regulador para preselección de temperatura lado conductor
19. Tecla para luneta térmica
    • Cuando el LED luce, indica que se ha seleccionado la función de "encender la luneta térmica"
    • Si la tecla se mantiene pulsada durante varios segundos se puede mantener encendida la calefacción de la luneta de manera permanente

Unidad de mandos e indicación: desmontar y montar

Mandos de regulación de calefacción y aire acondicionado -J65-/-J301-/-J255-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca extractora -3370-

Desmontar

• - Abrir la tapa del porta objetos de la consola central.

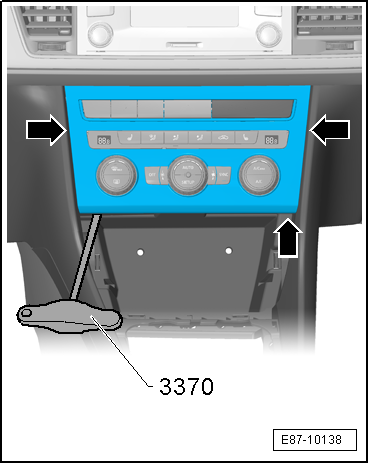

• - Con ayuda de la palanca extractora -3370- desencajar el panel de mandos -1- actuando en los puntos -flechas -, extraer el panel de mandos.

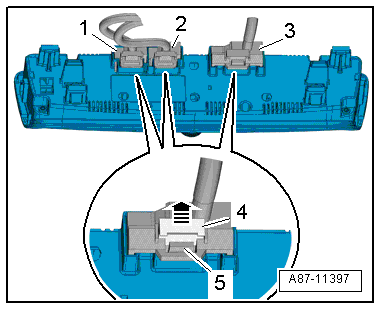

- Separar los conectores eléctricos -1, 2, 3-; para ello, desplazar el seguro -4- hacia arriba -flecha- y presionar el desbloqueo -5- hacia dentro.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

Antes de montar el panel de mandos se debe comprobar el estado de las grapas y, si fuera necesario, sustituirlas

- Conectar los conectores al panel de mando

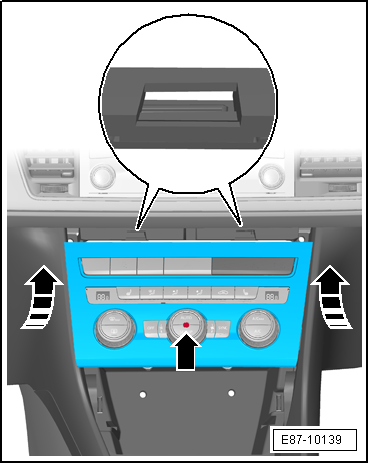

- Colocar las fijaciones superiores en los alojamientos -ver detalle-, encrapar el panel de mandos a la consola central.

- Vehículos con climatizador automático: Comprobar que el sensor de infrarrojos -flecha- no esté sucio y limpiarlo en caso necesario.

Si el sensor de infrarrojos está sucio, se producirán problemas en la regulación del climatizador Sistema de información, medición y diagnóstico de vehículos -VAS - en la función "Localización guiada de averías".
