Seat Leon (2013-2020) Manual de Taller: Faros antiniebla

Faros antiniebla: desmontar y montar

Se describe el desmontaje y montaje en el lado izquierdo. El desmontaje y montaje en el lado derecho se lleva a cabo análogamente.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Kit llaves dinamométricas -SAT 8010-

• Palanca -U 30800-

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

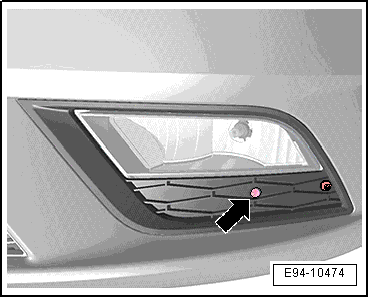

- Desenroscar el tornillo -flecha-, de sujeción de la rejilla al revestimiento paragolpes.

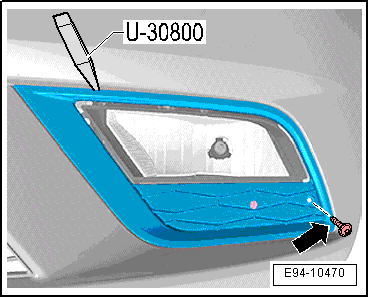

- Extraer la rejilla de la moldura del paragolpes anterior con ayuda de la palanca -U 30800-.

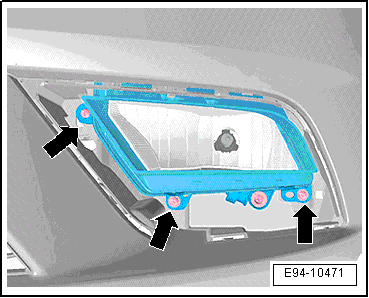

- Desenroscar los tres tornillos -flechas- de sujeción del faro antiniebla, al revestimiento paragolpes.

- Sacar faro antiniebla.

- Desacoplar el conector del faro antiniebla.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

- Verificar el reglaje de los faros antiniebla.

Pares de apriete

Faros antiniebla: desmontar y montar, FR, lado izquierdo

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el revestimiento del paragolpes.

- Desacoplar tubo lavafaros.

- Desconectar los conectores de los faros antiniebla.

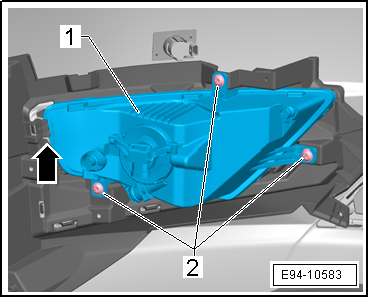

- Desenroscar los tres tornillos -2- de sujeción del faro antiniebla -1- al revestimiento paragolpes.

- Vencer la pestaña -flecha- sacar el faro de su alojamiento.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

- Verificar el reglaje de los faros antiniebla.

Pares de apriete

Faros antiniebla: desmontar y montar, FR, lado derecho

Desmontar

- Desmontar insonorizante inferior del motor.

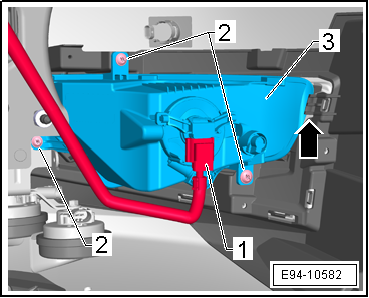

- Extraer el conector -1- del portalámparas.

- Desenroscar los tres tornillos -2- de sujeción del faro antiniebla, al revestimiento paragolpes.

- Vencer la pestaña -flecha- sacar el faro de su alojamiento.

- Sacar faro antiniebla, entregirándolo.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

- Verificar el reglaje de los faros antiniebla.

Pares de apriete

Lámpara del faro antiniebla L22 / L23: desmontar y montar

• No tocar el cristal de la lámpara halógena.
• El portalámparas forma parte de la lámpara halógena.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el faro antiniebla.

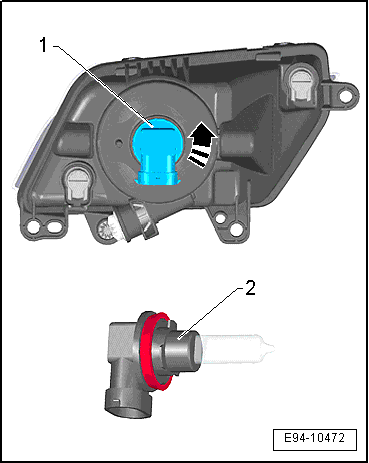

- Girar el portalámparas -1- a 45º en el sentido contrario a las agujas del reloj -flecha-.

- Retirar la lámpara -2- de la carcasa del faro antiniebla.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

- Colocar la lámpara de tal forma que el rebaje del portalámparas coincida con el saliente de la carcasa.

- Verificar el reglaje de los faros antiniebla.

Lámpara del faro antiniebla izquierdo -L22-: desmontar y montar, FR

• No tocar el cristal de la lámpara halógena.
• El portalámparas forma parte de la lámpara halógena.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el revestimiento del paragolpes.

- Desacoplar tubo lavafaros.

- Desacoplar el conector del faro antiniebla.

  ¡Atención!

Cuidado al presionar las patas de retención del cierre de seguridad, se pueden romper, si no se presta atención.

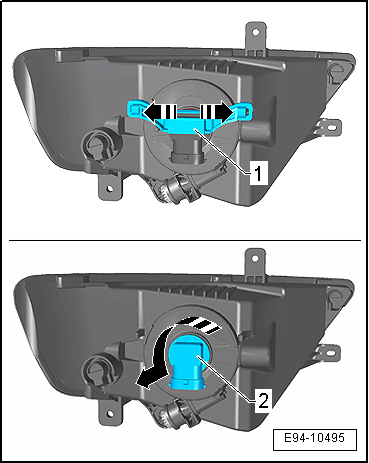

- Presionar por los orificios -flecha- del cierre de seguridad -1- con un destornillador fino.

- Extraer el cierre de seguridad -1-.

- Girar el portalámparas -2- en el sentido contrario a las agujas del reloj -flecha-.

- Retirar la lámpara -2- de la carcasa del faro antiniebla.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

- Colocar la lámpara de tal forma que el rebaje del portalámparas coincida con el saliente de la carcasa.

- Verificar el reglaje de los faros antiniebla.

Lámpara del faro antiniebla derecho -L23-: desmontar y montar, FR

• No tocar el cristal de la lámpara halógena.
• El portalámparas forma parte de la lámpara halógena.

Desmontar

- Desmontar insonorizante inferior del motor.

- Extraer el conector del portalámparas.

- Presionar por los orificios del cierre de seguridad con un destornillador fino.

- Girar el portalámparas en el sentido contrario a las agujas del reloj.

- Retirar la lámpara de la carcasa del faro antiniebla.

Montar

El montaje se efectúa siguiendo el orden inverso al proceso de desmontaje. Para ello hay que tener en cuenta lo siguiente:

- Colocar la lámpara de tal forma que el rebaje del portalámparas coincida con el saliente de la carcasa.

- Verificar el reglaje de los faros antiniebla.

Faros antiniebla: ajustar

- Las condiciones de verificación y ajuste deben ser las mismas que para los faros principales.

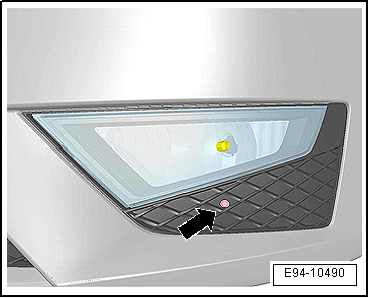

- Regular el alcance de los faros girando el tornillo de reglaje -flecha- con un destornillador.

Cota de inclinación: -1% ⁺_-0.2

Faros antiniebla: ajustar, FR

- Las condiciones de verificación y ajuste deben ser las mismas que para los faros principales.

- Regular el alcance de los faros girando el tornillo de reglaje -flecha- con un destornillador.

Cota de inclinación: -1% ⁺_- 0.2

Lámparas del retrovisor exterior

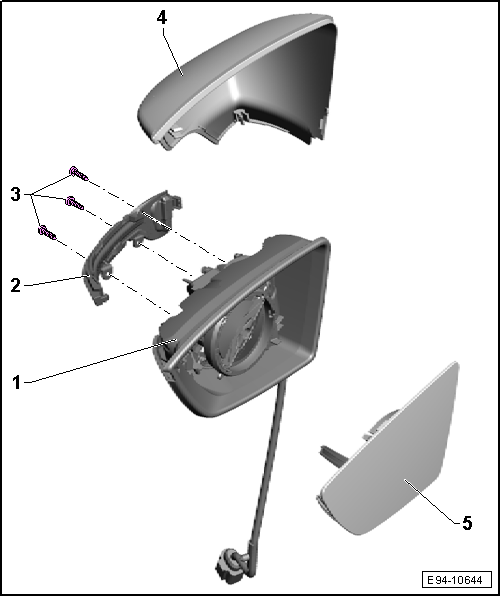

Cuadro de montaje - Lámparas del retrovisor exterior

1 - Soporte base del retrovisor

• Desmontar y montar

2 - Lámpara del intermitente

• Lámpara del intermitente en el retrovisor exterior del lado del conductor -L131-
• Lámpara del intermitente en el retrovisor exterior del lado del acompañante -L132-
• Desmontar y montar

3 - Tornillos

• 0.9 Nm

4 - Tapa del retrovisor

• Desmontar y montar

5 - Espejo del retrovisor

• Desmontar y montar

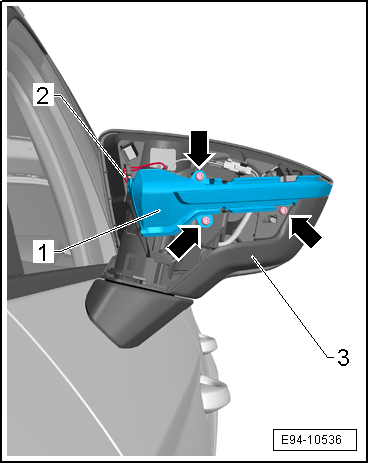

Lámpara del intermitente en el retrovisor exterior L131 / L132: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la tapa del retrovisor.

- Desacoplar el conector eléctrico -2-.

- Desenroscar los tornillos -flechas-.

- Sacar hacia arriba la lámpara de la luz intermitente -1- del alojamiento -3- en la unidad de reglaje para retrovisor.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Si un diodo luminoso (LED) está averiado, el intermitente en el retrovisor exterior se debe sustituir por completo.

Pares de apriete

• "Cuadro de montaje - Lámparas del retrovisor exterior"
