Tuberías de freno: conectar a la unidad hidráulica, vehículos con el volante a la izquierda

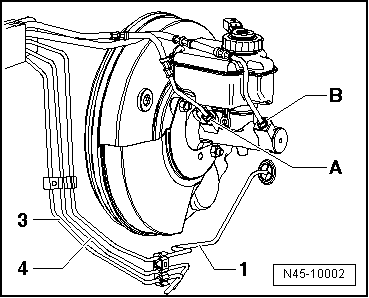

En el cilindro maestro tándem:

A - Circuito del émbolo primario del cilindro maestro de freno a la unidad hidráulica

 - Características: Ø 6 mm y tornillo para tubo con rosca M 12 x 1

B - Circuito del émbolo secundario del cilindro maestro de freno a la unidad hidráulica

 - Características: Ø 6 mm y tornillo para tubo con rosca M 12 x 1

1 - Unidad hidráulica hacia la pinza del freno delantero izquierdo

3 - Unidad hidráulica hacia la pinza del freno trasero izquierdo

4 - Unidad hidráulica hacia la pinza del freno trasero derecho

N45-10002

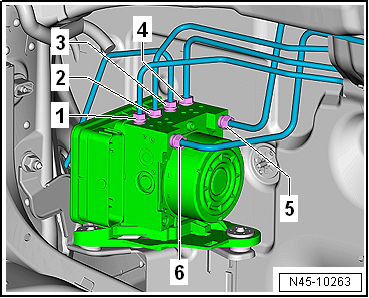

En la unidad hidráulica:

1 - Unidad hidráulica hacia la pinza del freno trasero derecho

 - Características: Ø 5,25 mm y tornillo para tubo con rosca corta M 12 x 1

2 - Unidad hidráulica hacia la pinza del freno delantero izquierdo

 - Características: Ø 5,25 mm y tornillo para tubo con rosca M 10 x 1

3 - Unidad hidráulica hacia la pinza del freno delantero derecho

 - Características: Ø 5,25 mm y tornillo para tubo con rosca corta M 12 x 1

4 - Unidad hidráulica hacia la pinza del freno trasero izquierdo

 - Características: Ø 5,25 mm y tornillo para tubo con rosca M 10 x 1

5 - Unidad hidráulica hacia el circuito del émbolo secundario del cilindro maestro de freno

 - Características: Ø 6 mm y tornillo para tubo con rosca M 12 x 1

6 - Unidad hidráulica hacia el circuito del émbolo primario del cilindro maestro de freno

 - Características: Ø 6 mm y tornillo para tubo con rosca M 12 x 1

N45-10263

Pares de apriete:

  • "Cuadro de montaje - Unidad de control y unidad hidráulica, vehículos con el volante a la izquierda"

Tuberías de freno: conectar a la unidad hidráulica, vehículos con el volante a la derecha

En el cilindro maestro tándem:

A - Circuito del émbolo primario del cilindro maestro de freno a la unidad hidráulica

 - Características: Ø 6 mm y tornillo para tubo con rosca M 12 x 1

B - Circuito del émbolo secundario del cilindro maestro de freno a la unidad hidráulica

 - Características: Ø 6 mm y tornillo para tubo con rosca M 12 x 1

1 - Servofreno con cilindro maestro

N45-10273

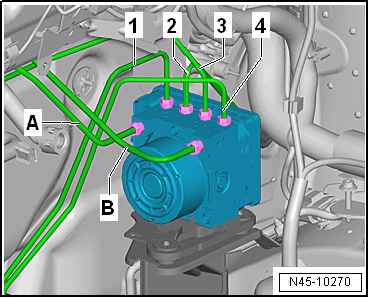

En la unidad hidráulica del ABS -N55-:

1 - Unidad hidráulica hacia la pinza del freno trasero izquierdo

 - Características: Ø 5,25 mm y tornillo para tubo con rosca M 12 x 1

2 - Unidad hidráulica hacia la pinza del freno delantero derecho

 - Características: Ø 5,25 mm y tornillo para tubo con rosca corta M 10 x 1

3 - Unidad hidráulica hacia la pinza del freno delantero izquierdo

 - Características: Ø 5,25 mm y tornillo para tubo con rosca M 12 x 1

4 - Unidad hidráulica hacia la pinza del freno trasero derecho

 - Características: Ø 5,25 mm y tornillo para tubo con rosca corta M 10 x 1

N45-10270

Pares de apriete:

  • "Cuadro de montaje - Unidad de control y unidad hidráulica, vehículos con el volante a la derecha"
