Seat Leon (2013-2020) Manual de Taller: Luz de freno elevada

Cuadro de montaje - Luz de freno elevada

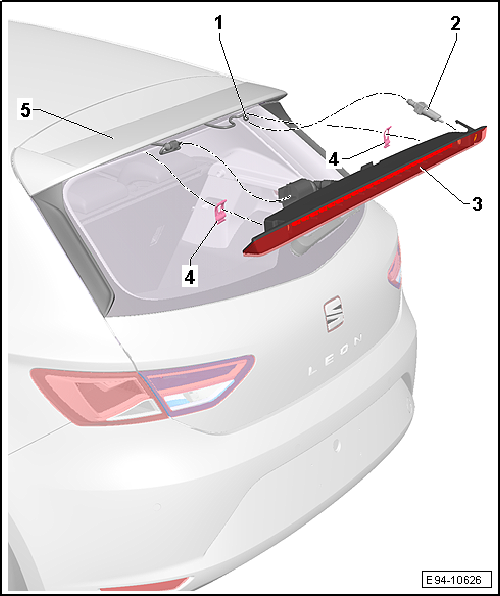

Cuadro de montaje - Luz de freno elevada, en spoiler

1 - Tubo liquido limpia lunetas

• Versión 1
• Versión 2

2 - Eyector

• Desmontar y montar

3 - Lámpara de la luz de freno elevada -M25-

• Desmontar y montar

4 - Presillas

• Cantidad 2

5 - Spoiler

• Desmontar y montar

Luz de freno elevada: desmontar y montar

Para el desmontaje y montaje de componentes situados en zonas visibles (conmutadores, cubiertas, guarnecidos, etc.) hay que proteger con cinta adhesiva normal el lugar donde se tenga que aplicar un útil para hacer palanca (cuña de montaje -T10039/1-, destornillador).

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

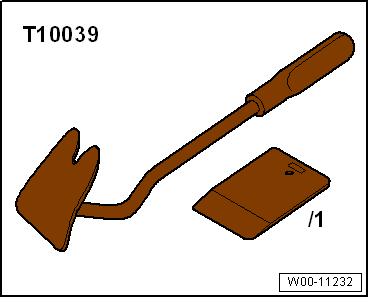

• Cuña de montaje -T10039/1-

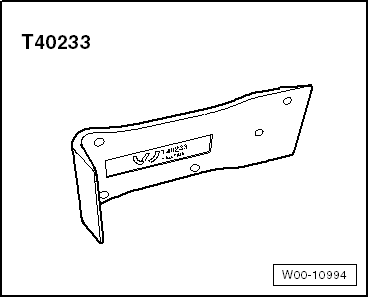

• Cuña de montaje de plástico -T40233-

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

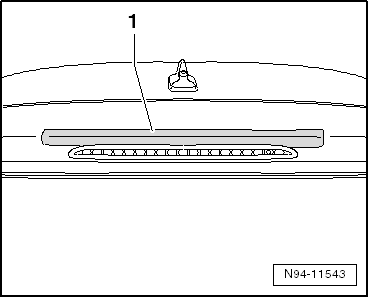

- Pegar la zona del portón/capó trasero por encima de la lámpara de la tercera luz de freno con una cinta adhesiva convencional -1-.

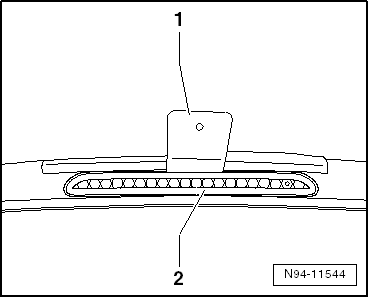

- Insertar la cuña de montaje -T10039/1--1- por arriba entre la lámpara de la luz de freno elevada -M25--2- y el portón/capó trasero.

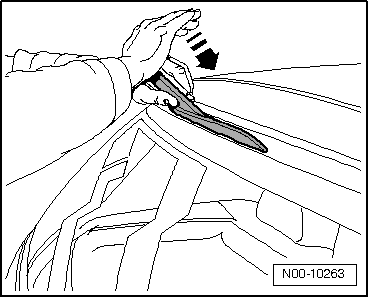

- Desbloquear el encastre de la lámpara de la luz de freno elevada -M25- oprimiendo la cuña de montaje en dirección de marcha.

- Retirar la lámpara de la luz de freno elevada -M25- del portón/capó trasero teniendo en cuenta la longitud de los cables que lleva conectados.

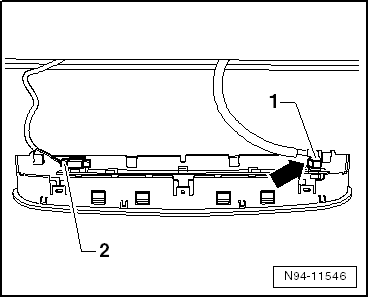

- Extraer el seguro para tubos flexibles -flecha- y retirar el empalme del tubo flexible -1- de la lámpara de la luz de freno elevada -M25-.

- Desbloquear y desacoplar el conector -2- y desmontar la lámpara de la tercera luz de freno -M25-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Al montar la lámpara de la tercera luz de freno -M25- procurar que la junta quede en la posición correcta. La junta no debe producir bucles o lazadas ni debe estar dañada.

- Acoplar y encastrar el conector.

- Introducir la lámpara de la tercera luz de freno, empezando por el borde inferior, en el capó/portón trasero y encastrarla fijamente.

- Comprobar el funcionamiento de la lámpara de la luz de freno elevada -M25-.

Luz de freno elevada: desmontar y montar, en spoiler

Para el desmontaje y montaje de componentes situados en zonas visibles (conmutadores, cubiertas, guarnecidos, etc.) hay que proteger con cinta adhesiva normal el lugar donde se tenga que aplicar un útil para hacer palanca (Palanca -U 30800-, destornillador).

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -U 30800-

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

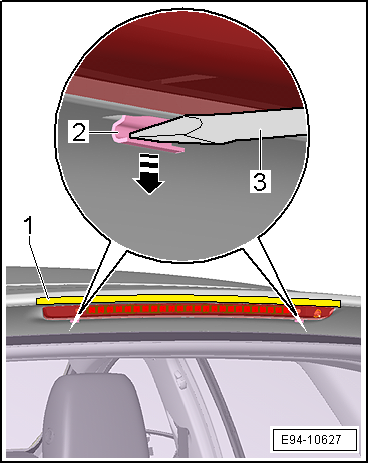

- Pegar una cinta adhesiva convencional -1- en la zona del spoiler por encima de la lámpara de la luz de freno elevada -M25-.

- Con ayuda de un destornillador -3- presionar las presillas de sujeción -2- en dirección -flecha-.

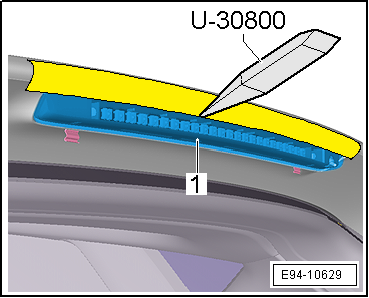

- Insertar la Palanca -U 30800- por arriba entre la lámpara de la luz de freno elevada -M25--1- y el spoiler.

- Retirar la lámpara de la luz de freno elevada -M25- del spoiler teniendo en cuenta la longitud del tubo de agua al eyector y los cables que lleva conectada.

Versión 1

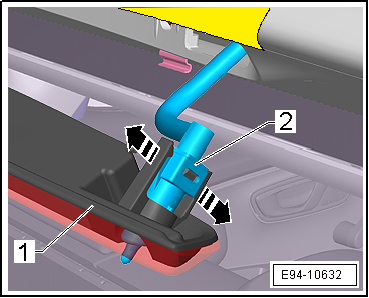

- Desbloquear las presillas de fijación -flechas- y desacoplar el eyector -2- de la lámpara de la luz de freno elevada -M25--1-.

Versión 2

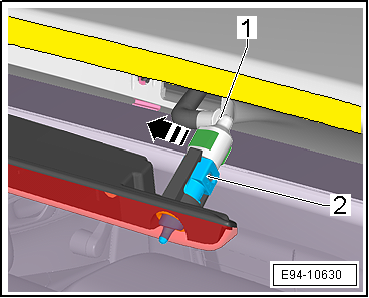

- Desbloquear la presilla de seguridad -1--flechas- y desacoplar la tubería de agua del eyector -2-.

Sigue para todos

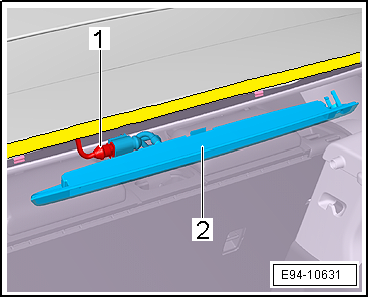

- Desacoplar el conector eléctrico -1- de la lámpara de la luz de freno elevada -M25--2-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

- Acoplar el conector eléctrico.

- Encastrar el tubo al eyector.

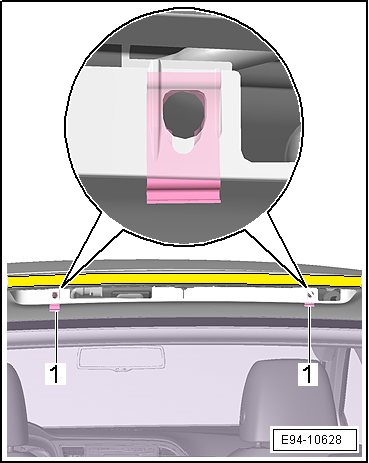

Colocar las presillas -1- en posición de montaje.

- Introducir la lámpara de la luz de freno elevada -M25- en el spoiler y encastrarla.

- Presionar las presillas hasta que queden enrrasadas con el spoiler.

- Comprobar el funcionamiento de la lámpara de la luz de freno elevada -M25-.

Luz de matrícula

Luz de la matrícula X4 / X5: desmontar y montar

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

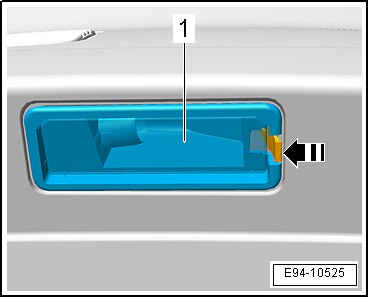

- Extraer la luz de la matrícula -1- del paragolpes trasero venciendo la pestaña -flecha-.

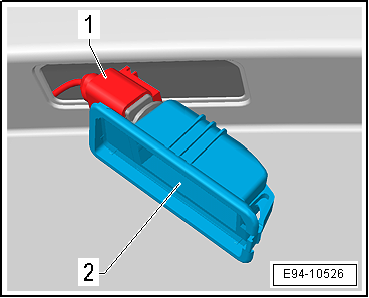

- Desbloquear y desacoplar el conector -1- y extraer el portalámparas luz de matrícula -2-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

• Colocar la luz de la matrícula en el revestimiento del paragolpes de modo que el conector indique hacia el lado izquierdo del vehículo.
• Encastrar la luz de matrícula de forma segura en el hueco del paragolpes.

- Verificar el funcionamiento de la luz de matrícula.

Luz de la matrícula X4 / X5: desmontar y montar, LED

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Extraer la luz de la matrícula -1- del paragolpes trasero venciendo la pestaña -flecha-.

- Desbloquear y desacoplar el conector -1- y extraer el portalámparas luz de matrícula -2-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Si está averiado un LED, la luz de matrícula se debe sustituir por completo.

Lámpara de la luz de matrícula X4 / X5: desmontar y montar

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Sacar la luz de matrícula de su encastre en el paragolpes.

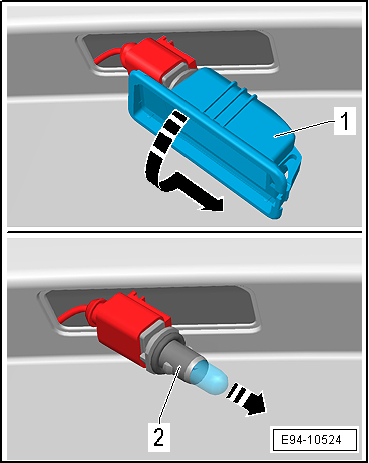

- Girar la base portalámpara -1- según -flecha-.

- Sacar la base del portalámparas -1-.

- Coger el portalámparas -2-, tirar de la lámpara según -flecha-.

Montar

El montaje se realiza siguiendo el orden inverso de operaciones.
