Seat Leon (2013-2020) Manual de Taller: Ayuda de aparcamiento

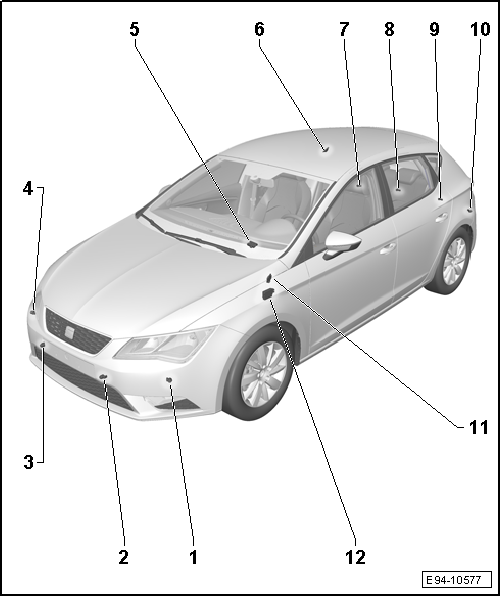

Cuadro de montaje - Ayuda de aparcamiento

1 - Sensor de ayuda de aparcamiento delantero izquierdo -G255-

• Desmontar y montar

2 - Sensor de ayuda de aparcamiento delantero izquierdo, centro -G254-

• Desmontar y montar

3 - Sensor de aparcamiento asistido delantero derecho, centro -G253-

• Desmontar y montar

4 - Sensor de aparcamiento asistido delantero derecho -G252-

• Desmontar y montar

5 - Tecla para la ayuda de aparcamiento -E266-

• Sólo con aparcamiento asistido de 8 canales
• Desmontar y montar

6 - Zumbador de aviso para el aparcamiento asistido trasero -H15-

• Desmontar y montar, León
• Desmontar y montar, León SC
• Desmontar y montar, León ST

7 - Sensor para ayuda de aparcamiento trasero derecho -G206-

• Desmontar y montar

8 - Sensor de ayuda de aparcamiento trasero derecho, centro -G205-

• Desmontar y montar

9 - Sensor de ayuda de aparcamiento trasero izquierdo, centro -G204-

• Desmontar y montar

10 - Sensor de aparcamiento asistido, trasero izquierdo -G203-

• Desmontar y montar

11 - Zumbador de aviso para ayuda de aparcamiento, delante -H22-

• Sólo con aparcamiento asistido de 8 canales
• Desmontar y montar

12 - Unidad de control para ayuda de aparcamiento -J446-

• Desmontar y montar

Unidad de control de la ayuda de aparcamiento J446: desmontar y montar

Si se sustituye la unidad de control, hay que seleccionar en el modo Localización guiada de averías o Funciones guiadas la función Sustituir de la correspondiente unidad de control.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el airbag para las rodillas, lado del conductor.

- Desmontar difusor izquierdo de la zona reposapiés.

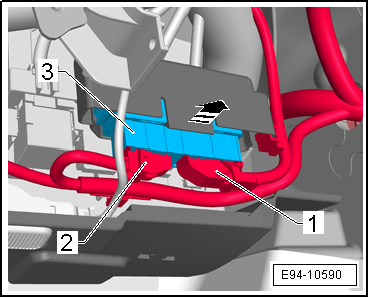

- Desacoplar los conectores -1 y 2-; para ello, hay que oprimir la muesca de seguridad, girar el estribo de sujeción y retirar el conector.

- Desbloquear la muesca de sujeción -flecha-; sacar del soporte hacia abajo la unidad de control -3-.

Montar

El montaje se realiza en el orden inverso de operaciones.

Soporte para unidad de control de la ayuda de aparcamiento -J446-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Galga

Desmontar

- Desembornar el cable de masa de la batería con el encendido desconectado.

- Desmontar la unidad de control de la ayuda de aparcamiento -J446-

- Desmontar el portafusibles C y dejarlo a un lado.

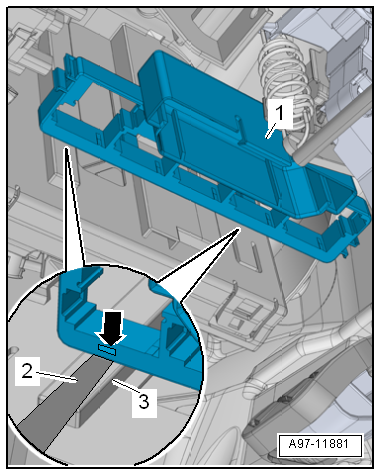

- Introducir una galga de 0,9 mm -2- detrás de la abertura -flecha-, tal y como se muestra en la figura.

- Quitar hacia abajo el soporte -1- del soporte para la unidad de control de la red de a bordo -3-.

Montar

El montaje se realiza en el orden inverso de operaciones.

Zumbador de aviso de la ayuda de aparcamiento delantera H22: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el airbag para las rodillas, lado del conductor.

- Desmontar difusor izquierdo de la zona reposapiés.

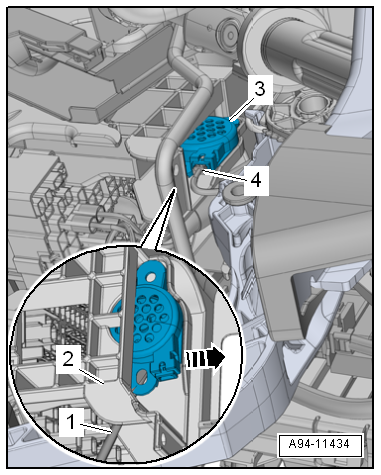

- Desacoplar -flecha- el zumbador de aviso delantero de la ayuda de aparcamiento -H22--3- de su alojamiento -2- utilizando un destornillador estrecho -1-.

- Quitar el zumbador de aviso delantero de la ayuda de aparcamiento -H22-.

- Desacoplar el conector eléctrico -4-.

Montar

El montaje se realiza en el orden inverso de operaciones.

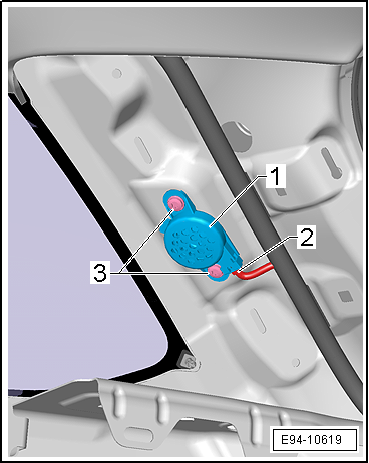

Zumbador de aviso de la ayuda de aparcamiento trasera H15: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido del pilar C.

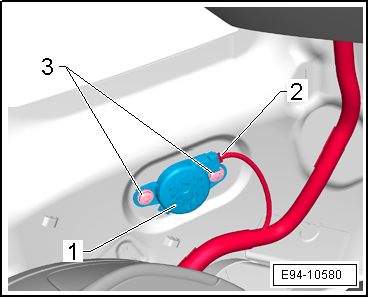

- Sacar los clips expansivos -3-.

- Quitar el zumbador de aviso de la ayuda de aparcamiento trasera -1- junto con los clips expansivos.

- Desacoplar el conector eléctrico -2-.

Montar

El montaje se realiza en el orden inverso de operaciones.

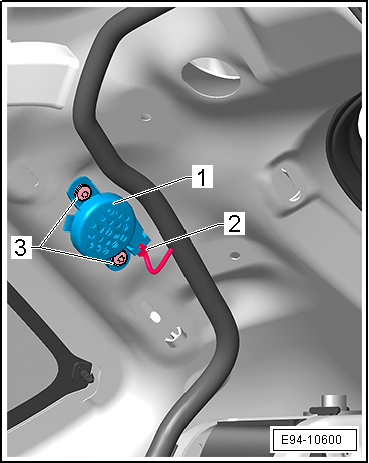

Zumbador de aviso de la ayuda de aparcamiento trasera H15: desmontar y montar, León SC

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido del pilar C.

- Desacoplar el conector eléctrico -2-.

- Sacar los clips expansivos -3-.

- Quitar el zumbador de aviso de la ayuda de aparcamiento trasera -1- junto con los clips expansivos.

Montar

El montaje se realiza en el orden inverso de operaciones.

Zumbador de aviso de la ayuda de aparcamiento trasera H15: desmontar y montar, León ST

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido del pilar D.

- Desacoplar el conector eléctrico -2-.

- Sacar los clips expansivos -3-.

- Quitar el zumbador de aviso de la ayuda de aparcamiento trasera -1- junto con los clips expansivos.

Montar

El montaje se realiza en el orden inverso de operaciones.

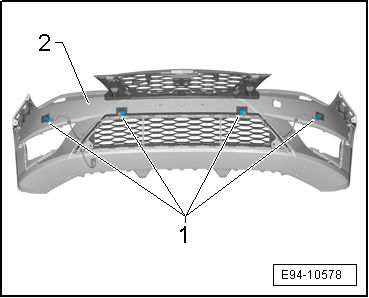

Sensores delanteros de la ayuda de aparcamiento: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la cubierta del paragolpes delantero.

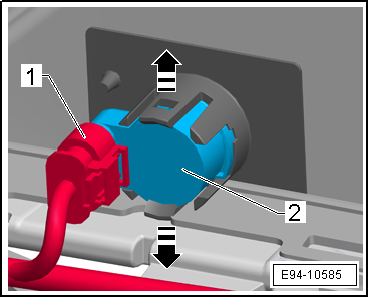

- Desacoplar el conector eléctrico -1- en el sensor.

- Oprimir los dos salientes de encastre dirección -flechas- y empujar el sensor -2- desde el exterior hacia el interior.

Montar

El montaje se realiza en el orden inverso de operaciones.

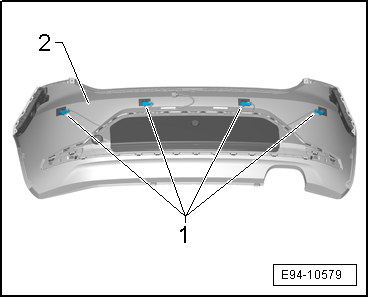

Sensores traseros de la ayuda de aparcamiento: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la cubierta del paragolpes trasero.

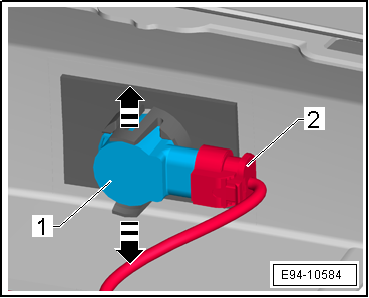

- Desacoplar el conector eléctrico -2- en el sensor.

- Oprimir ambos salientes de encastre dirección -flechas- y oprimir el sensor -1- desde fuera hacia dentro.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:
