Seat Leon (2013-2020) Manual de Taller: Columna de dirección

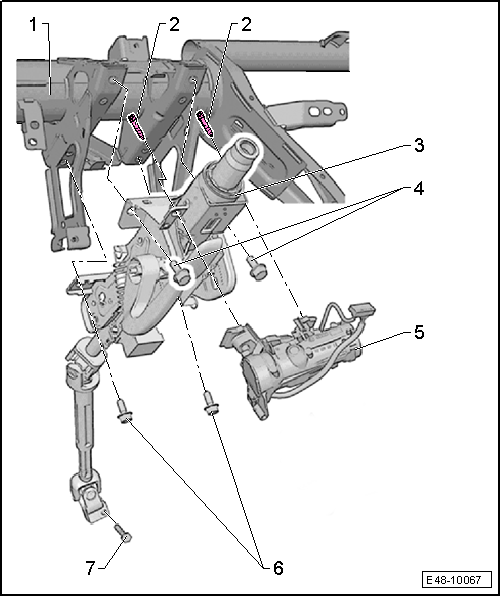

Cuadro de montaje - Columna de dirección
Aviso
- Sustituir siempre las tuercas autoblocantes.
- Sustituir siempre los tornillos y las tuercas corroídos.
- Sustituir siempre todos los tornillos y tuercas que se tengan que
apretar con el ángulo de reapriete goniométrico.
1 - Tubo central del tablero de instrumentos
2 - Tornillo de ruptura
3 - Columna de dirección
- Desmontar y montar
- Para el montaje tiene que engancharse la columna de dirección en el
bloque soporte del tubo central para el tablero de instrumentos (ayuda de
montaje)
- Diferentes versiones
4 - Tornillo
- 20 Nm
- Sustituir tras el desmontaje
5 - Carcasa de la cerradura de la dirección con bombín de cierre e
interruptor de encendido y arranque
6 - Tornillo
- Tener en cuenta el orden de apriete
- Sustituir tras el desmontaje
- 20 Nm
7 - Tornillo
- 20 Nm +90º
- Sustituir después de cada desmontaje
- Antes de montar el tornillo nuevo, limpiar el taladro roscado (p.
ej. con un macho de roscar).
Columna de dirección: comprobar daños
Comprobación visual
- Comprobar si las piezas de la columna de la dirección
presentan algún daño.
Verificación de funcionamiento
- Comprobar si la columna se puede girar sin que se enganche o
se resista.
- Comprobar si la columna se puede ajustar longitudinalmente y
en altura con facilidad.
Manipulación y transporte de la columna de
dirección
¡ATENCIÓN!
- Agarrar siempre correctamente la columna.
- Si se agarra mal la columna podría dañarse y
convertirse en un factor de riesgo para la seguridad.

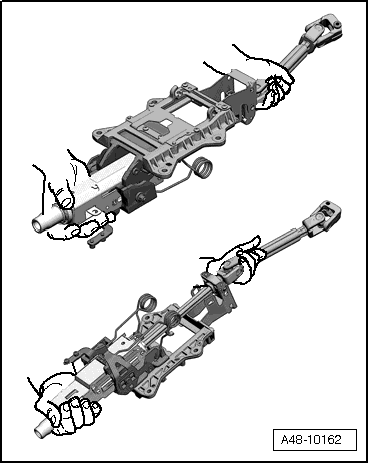

Manipulación y transporte correctos de la columna de la
dirección
- Transportar la columna con las 2 manos.
- Agarrar la columna por la parte superior del tubo envolvente
y por la zona de la cruceta superior.

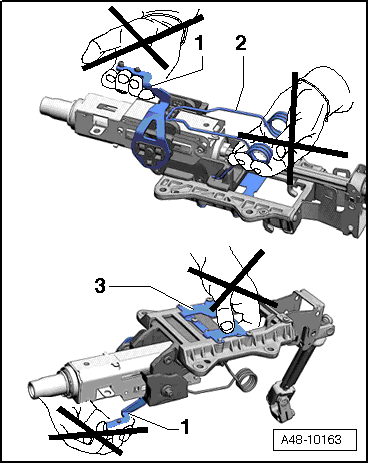

Manipulación incorrecta de la columna de la dirección
Si se transporta la columna de dirección sujetándola por las
siguientes piezas, resultará dañada:
1 - Palanca de apriete.
2 - Muelles de compensación del peso
3 - Elemento de deformación

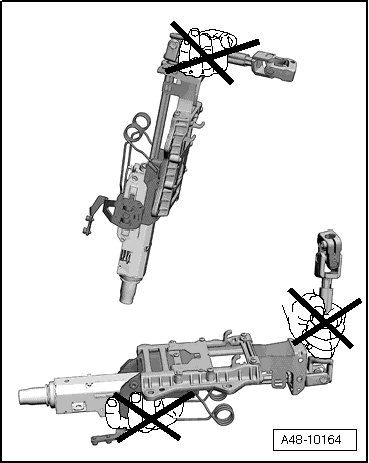

Manipulación incorrecta de la columna de la dirección con
riesgo para la seguridad
Daños en los casquillos de la articulación de cruceta del
cojinete inferior de la columna de dirección debido a:
- Sujetar y dirigir la columna de dirección, con una mano, al
árbol de unión
- Doblar las articulaciones más de 90º
