Seat Leon (2013-2020) Manual de Taller: Columna de dirección: desmontar y montar

Columna de dirección: desmontar y montar, vehículos con el volante a la izquierda

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-

W00-11166

  • Llave dinamométrica -V.A.G 1332-

Desmontar

Como recambio, la columna de dirección sólo se suministra completa. No se puede reparar.

La carcasa de la cerradura de la dirección se puede volver a utilizar.

  ¡ATENCIÓN!

Antes de realizar trabajos en el sistema eléctrico y de desmontar el volante hay que realizar las siguientes operaciones:

El mecánico deberá eliminar cualquier carga electrostática acumulada. Esto se realiza, por ejemplo, tocando piezas de metal con conexión a tierra, como tuberías de agua, tubos de calefacción, estructuras metálicas o una plataforma elevadora.

  • Desatornillar la cinta de masa de la batería.
  • Poner las ruedas rectas.

¡Si no se siguen estas indicaciones, el sistema del airbag podría fallar con posterioridad!

- Poner las ruedas rectas.

- Tirar hacia abajo de la palanca situada en un lado de la columna de dirección.

- Bascular la columna de dirección todo lo que se pueda hacia abajo y extraerla.

- Presionar la palanca lateral de la columna de dirección hacia arriba.

- Desmontar el volante.

- Desmontar el guarnecido inferior de la columna de dirección.

- Desmontar el módulo de conmutadores de la columna de dirección.

- Desmontar el airbag para las rodillas.

W00-11165

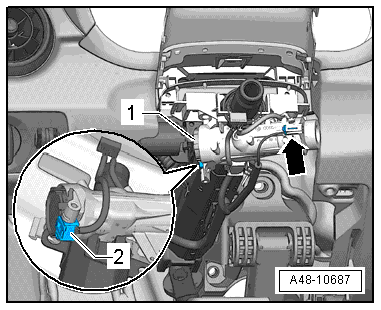

- Desacoplar el conector -flecha- de la bobina lectora del inmovilizador -D2-.

- Desacoplar el conector -2- del conmutador de encendido y arranque -1-.

- Desmontar el difusor de aire para la zona reposapiés situado debajo de la columna de la dirección.

A48-10687

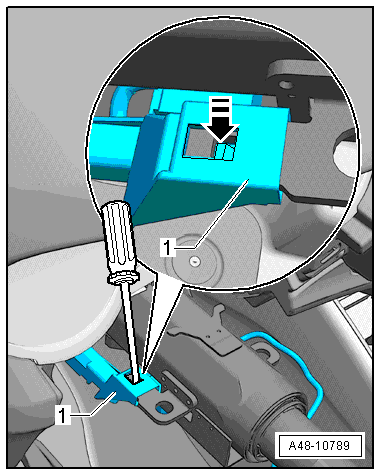

- Desbloquear la pestaña -flecha- con un destornillador pequeño.

- Retirar el cableado -1- de la pestaña de chapa hacia delante.

A48-10789

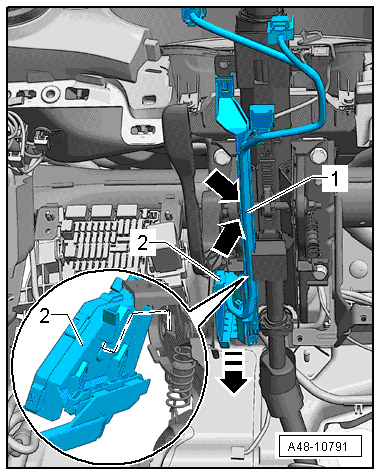

- Desbloquear las pestañas -flechas- en el cableado -1- con un destornillador pequeño.

- Retirar la guía de cables -1- de la columna de dirección hacia abajo.

- Desbloquear el soporte de cables abajo -2- y retirarlo hacia abajo.

- Depositar a un lado el cable eléctrico de la columna de dirección.

A48-10791

- Desatornillar el tornillo -1- y levantar el guarnecido de la zona reposapiés -2- hacia el habitáculo en la dirección de la flecha.

N40-10693

- Desenroscar el tornillo -1- de la cruceta -2- y extraerla en la dirección de la -flecha-.

  ¡Atención!

Cuando la cruceta esté separada de la caja de la dirección, no está permitido realizar las siguientes operaciones:

  • Embornar la batería
  • Conectar el encendido
  • Girar la caja de la dirección
  • Girar la columna de dirección

Estos puntos se tienen que respetar sin falta, pues de lo contrario se producirán daños irreparables.

N48-10715

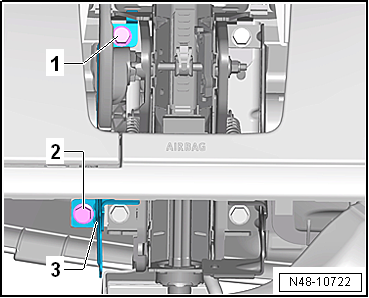

- Desenroscar los tornillos -1- y -2-.

- Extraer el soporte izquierdo del airbag para las rodillas -3-.

N48-10722

- Desenroscar los tornillos -1- y -2-.

- Extraer el soporte derecho del airbag para las rodillas -3-.

N48-10723

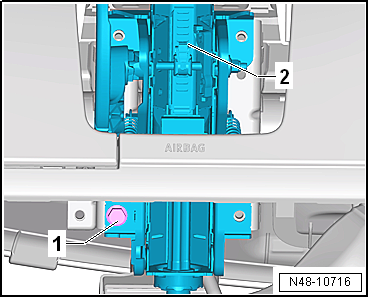

- Quitar el tornillo -1- sujetando al mismo tiempo la columna de dirección -2-.

N48-10716

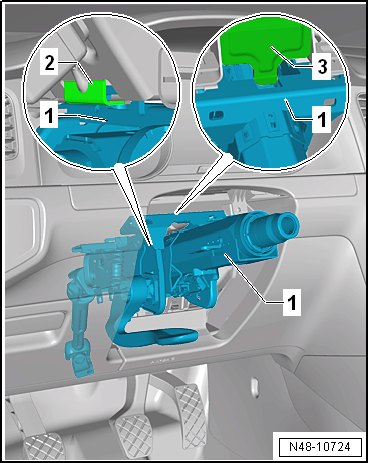

- Desenganchar la columna de dirección -1- hacia arriba de las pestañas -2- y -3- del bloque soporte y desmontar.

  ¡Atención!

Tener siempre en cuenta las instrucciones sobre la manipulación y el transporte adecuados de la columna de dirección.

N48-10724

Montar

El montaje se efectúa en el orden inverso y teniendo en cuenta lo siguiente:

- Enganchar la columna de dirección -1- en las ayudas de montaje del bloque soporte -2- (inferior) y -3- (superior).

N48-10724

- Alinear la columna de dirección -1- con respecto al bloque soporte. Enroscar el tornillo -1- con la mano.

N48-10716

- Montar el soporte derecho del airbag para las rodillas -3-.

- Enroscar los tornillos -1- y -2- y apretarlos con la mano.

N48-10723

- Montar el soporte izquierdo del airbag para las rodillas -3-.

- Enroscar los tornillos -1- y -2- y apretarlos con la mano.

N48-10722

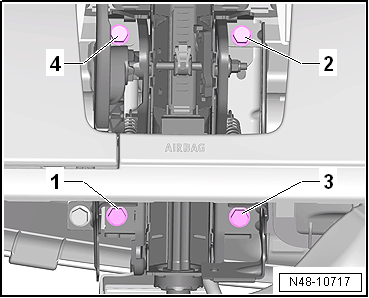

- Apretar los tornillos -1-, -2-, -3- y -4- sucesivamente al par de apriete correspondiente.

N48-10717

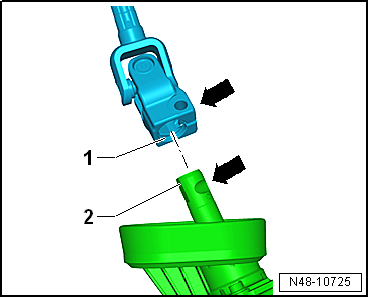

- El rebaje de la columna de dirección -1- tiene que montarse sobre el rebaje de la caja de la dirección -2-. Teniendo que coincidir la escotadura de la caja de la dirección exactamente con el orificio para el tornillo de fijación -flechas-.

N48-10725

- Colocar la cruceta -2- sobre el piñón de mando de la dirección en el sentido opuesto al de la -flecha-.

- Colocar y apretar un tornillo hexagonal nuevo -1-.

N48-10715

- Abatir el revestimiento de la zona reposapiés -2- hacia delante y fijarlo con el tornillo -1-.

N40-10693

- Acoplar el conector -flecha- a la bobina lectora del inmovilizador -D2-.

- Acoplar el conector -2-.

- Montar el módulo de conmutadores de la columna de dirección.

A48-10687

- Colocar el soporte para cables inferior -2- de tal manera que las pestañas encajen en la guía que hay en la columna de dirección.

- Colocar la guía de cables -1-. Las pestañas -flechas- tienen que encastrar en la columna de dirección.

- Montar el airbag para las rodillas.

- Montar el guarnecido inferior de la columna de dirección.

- Montar el volante.

- Realizar el ajuste básico del sensor del ángulo de giro del volante -G85-.

A48-10791

Pares de apriete

  • "Cuadro de montaje - Columna de dirección"
  • Difusor de aire para la zona reposapiés situado debajo de la columna de dirección.
  • Módulo de conmutadores de la columna de dirección.
  • Airbag para las rodillas.
  • Airbag del lado del conductor.
  • Guarnecido inferior de la columna de dirección.

Columna de dirección: desmontar y montar, vehículos con el volante a la derecha

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

  • Llave dinamométrica -V.A.G 1331-

W00-11166

  • Llave dinamométrica -V.A.G 1332-

Desmontar

Como recambio, la columna de dirección sólo se suministra completa. No se puede reparar.

La carcasa de la cerradura de dirección se puede volver a utilizar.

  ¡ATENCIÓN!

Antes de realizar trabajos en el sistema eléctrico y de desmontar el volante hay que realizar las siguientes operaciones:

El mecánico deberá eliminar cualquier carga electrostática acumulada. Esto se realiza, por ejemplo, tocando piezas de metal con conexión a tierra, como tuberías de agua, tubos de calefacción, estructuras metálicas o una plataforma elevadora.

  • Desatornillar la cinta de masa de la batería.
  • Poner las ruedas rectas.

¡Si no se siguen estas indicaciones, el sistema del airbag podría fallar con posterioridad!

- Poner las ruedas rectas.

- Tirar hacia abajo de la palanca situada en un lado de la columna de dirección.

- Bascular la columna de dirección todo lo que se pueda hacia abajo y extraerla.

- Presionar la palanca lateral de la columna de dirección hacia arriba.

- Desmontar el volante.

- Desmontar el guarnecido inferior de la columna de dirección.

- Desmontar el módulo de conmutadores de la columna de dirección.

- Desmontar el airbag para las rodillas.

W00-11165

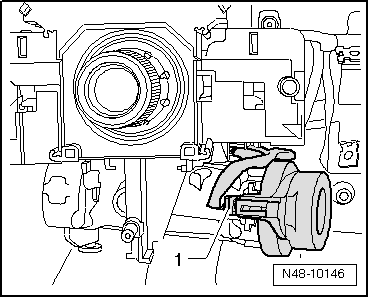

- Desacoplar el conector -1- de la bobina lectora del inmovilizador -D2-.

- Desacoplar el conector -2- del conmutador de encendido y arranque -1-.

- Desmontar el difusor de aire para la zona reposapiés situado debajo de la columna de dirección.

N48-10146

- Desbloquear la pestaña -flecha- con un destornillador pequeño.

- Retirar la guía de cables -1- de la pestaña de chapa hacia delante.

A48-10789

- Desbloquear las pestañas -flechas- de la guía de cables -1- con un destornillador pequeño.

- Retirar la guía de cables -1- de la columna de dirección hacia abajo.

- Desbloquear el soporte para cables inferior -2- y retirarlo hacia abajo.

- Depositar a un lado el cable eléctrico de la columna de dirección.

A48-10791

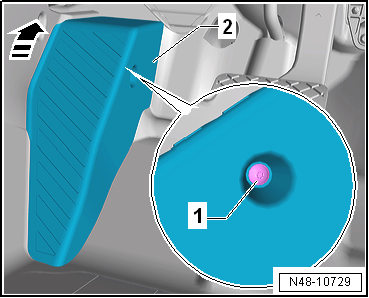

- Desenroscar el tornillo -1-.

- Desplazar el reposapié -2- hacia arriba, en la dirección de la -flecha-, y extraerlo.

- Retirar el revestimiento del piso hacia atrás.

N48-10729

- Desenroscar el tornillo -1- de la cruceta -2- y extraer esta en la dirección de la -flecha-.

  ¡Atención!

Cuando la cruceta esté separada de la caja de la dirección, no está permitido realizar las siguientes operaciones:

  • Embornar la batería
  • Conectar el encendido
  • Girar la caja de la dirección
  • Girar la columna de dirección

Estos puntos se tienen que respetar sin falta, pues de lo contrario se producirán daños irreparables.

N48-10715

- Desenroscar los tornillos -1- y -2-.

- Extraer el soporte izquierdo del airbag para las rodillas -3-.

N48-10722

- Desenroscar los tornillos -1- y -2-.

- Extraer el soporte derecho del airbag para las rodillas -3-.

N48-10723

- Quitar el tornillo -1- sujetando al mismo tiempo la columna de dirección -2-.

N48-10716

- Desenganchar la columna de dirección -1- hacia arriba de las pestañas -2- y -3- del bloque soporte y desmontar.

  ¡Atención!

Tener siempre en cuenta las instrucciones sobre la manipulación y el transporte adecuados de la columna de dirección.

Montar

El montaje se efectúa en el orden inverso y teniendo en cuenta lo siguiente:

N48-10731

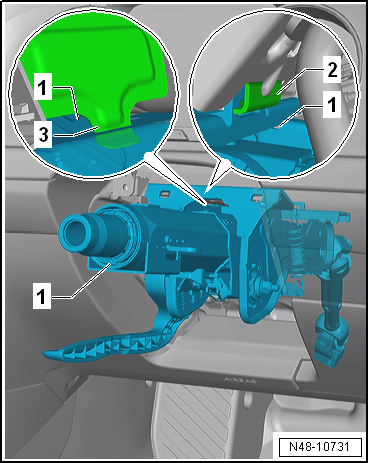

- Enganchar la columna de dirección -1- en las ayudas de montaje del bloque soporte -2- (inferior) y -3- (superior).

N48-10731

- Alinear la columna de dirección -2- con respecto al bloque soporte. Enroscar el tornillo -1- con la mano.

N48-10716

- Montar el soporte derecho del airbag para las rodillas -3-.

- Enroscar los tornillos -1- y -2- y apretarlos con la mano.

N48-10723

- Montar el soporte izquierdo del airbag para las rodillas -3-.

- Enroscar los tornillos -1- y -2- y apretarlos con la mano.

N48-10722

- Apretar los tornillos -1-, -2-, -3- y -4- sucesivamente al par de apriete correspondiente.

N48-10717

- La zona achatada de la columna de dirección -1- tiene que colocarse sobre la zona achatada de la caja de la dirección -2-. Hay que hacer coincidir la escotadura de la caja de la dirección exactamente con el orificio para el tornillo de fijación -flechas-.

N48-10725

- Colocar la cruceta -2- sobre el piñón de mando de la dirección en el sentido opuesto al de la -flecha-.

- Colocar y apretar un tornillo hexagonal nuevo -1-.

- Devolver el revestimiento del piso a su lugar hacia delante.

N48-10715

- Colocar el reposapié -2- en la dirección contraria a la de la -flecha-.

- Apretar el tornillo -1-.

N48-10729

- Acoplar el conector -1- a la bobina lectora del inmovilizador -D2-.

- Montar el módulo de conmutadores de la columna de dirección.

N48-10146

- Colocar el soporte para cables inferior -2- de tal manera que las pestañas encajen en la guía que hay en la columna de dirección.

- Colocar la guía de cables -1-. Las pestañas -flechas- tienen que encastrar en la columna de dirección.

- Montar el difusor de aire para la zona reposapiés debajo de la columna de dirección.

- Montar el airbag para las rodillas.

- Montar el guarnecido inferior de la columna de dirección.

- Montar el volante.

- Realizar el ajuste básico del sensor del ángulo de giro del volante -G85-.

A48-10791

Pares de apriete

  • "Cuadro de montaje - Columna de dirección"
  • Difusor de aire para la zona reposapiés situado debajo de la columna de dirección.
  • Módulo de conmutadores de la columna de dirección.
  • Airbag para las rodillas.
  • Airbag del lado del conductor.
  • Guarnecido inferior de la columna de dirección.
