Seat Leon (2013-2020) Manual de Taller: Airbags laterales

Cuadro de montaje - Airbag lateral delantero

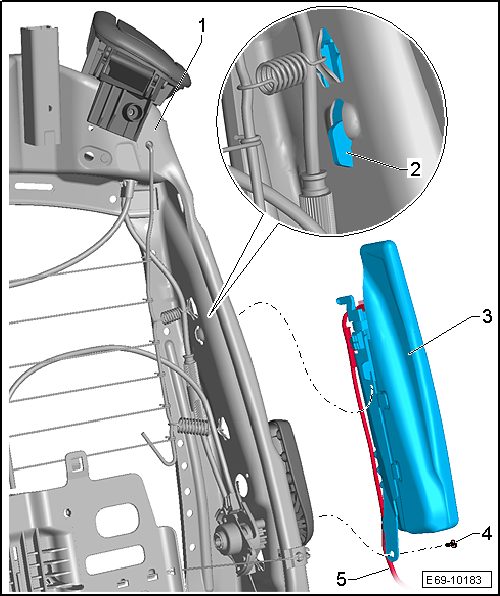

Cuadro de montaje - Airbag lateral delantero -N199-/-N200-, modelo 2 puertas

1 - Armazón del respaldo

2 - Gancho

• Para fijación del airbag lateral en el armazón del respaldo

3 - Airbag lateral anterior

• Lado del conductor: con detonador del airbag lateral del lado del conductor -N199-
• Lado del acompañante: con detonador del airbag lateral del lado del acompañante -N200-

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

• Desmontar y montar

4 - Tornillo

• Sustituir
• Hay que limpiar los taladros roscados de los tornillos, por ejemplo, con un macho de roscar
• Colocar con agente fijador; agente fijador
• 8 Nm

5 - Cable eléctrico

• Pasante desde el detonador del airbag lateral del lado del conductor -N199-/detonador del airbag lateral del lado del acompañante -N200- hasta la estación de acoplamiento

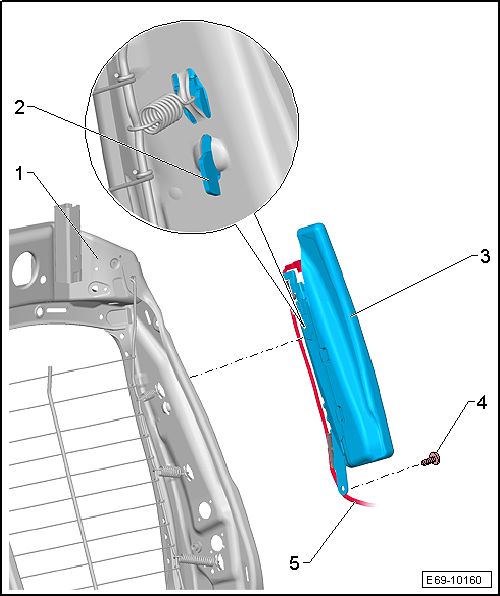

Cuadro de montaje - Airbag lateral delantero -N199-/-N200-, modelo 4 puertas y ST

1 - Armazón del respaldo

2 - Gancho

• Para fijación del airbag lateral en el armazón del respaldo

3 - Airbag lateral anterior

• Lado del conductor: con detonador del airbag lateral del lado del conductor -N199-
• Lado del acompañante: con detonador del airbag lateral del lado del acompañante -N200-

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

• Desmontar y montar

4 - Tornillo

• Sustituir
• Hay que limpiar los taladros roscados de los tornillos, por ejemplo, con un macho de roscar
• Colocar con agente fijador; agente fijador
• 8 Nm

5 - Cable eléctrico

• Pasante desde el detonador del airbag lateral del lado del conductor -N199-/detonador del airbag lateral del lado del acompañante -N200- hasta la estación de acoplamiento

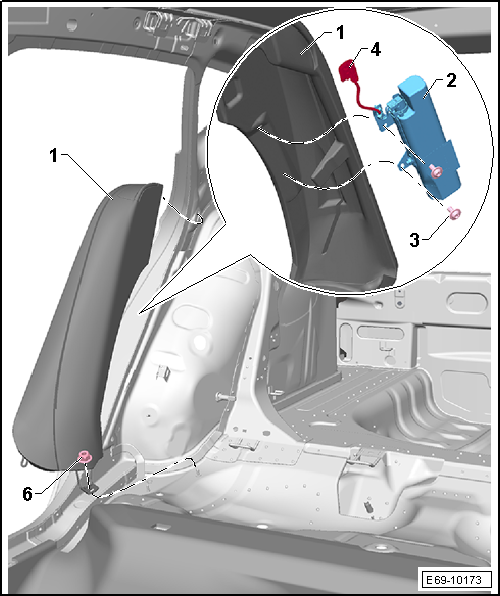

Cuadro de montaje - Airbag lateral trasero

1 - Revestimiento inferior del montante C

• Desmontar y montar

2 - Airbag lateral posterior

• Lado del conductor: con detonador del airbag lateral trasero del lado del conductor -N201-
• Lado del acompañante: con detonador del airbag lateral trasero del lado del acompañante -N202-

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

• Desmontar y montar

3 - Tornillo

• Sustituir
• Hay que limpiar los taladros roscados de los tornillos, por ejemplo, con un macho de roscar
• Colocar con agente fijador; agente fijador
• 2 unidades
• 8 Nm

4 - Cable eléctrico

5 - Tuerca

• 8,0 Nm +- 0,8 Nm

Airbag lateral delantero con detonador: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica 2-10 nm -VAG 1783-

Desmontar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Observar las prescripciones adicionales de seguridad relativas al airbag lateral.
• Observar las normas para desechar componentes pirotécnicos.

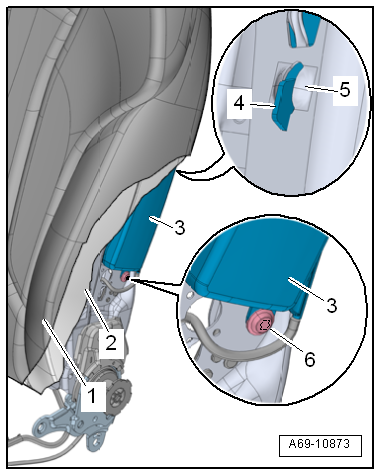

- Desmontar el tapizado y el acolchado del respaldo del asiento.

- Desenroscar el tornillo -6-.

- Desenganchar el airbag lateral -3- con el gancho -4- del armazón del respaldo -5-.

- Para ello extraer con cuidado del respaldo del asiento el ramal de cables eléctricos para el airbag lateral y, según la variante de equipamiento, todos los ramales de cables restantes.

Montar

  ¡ATENCIÓN!

• Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
• Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
• Tener en cuenta todas las medidas al montar el asiento anterior.

El resto del montaje se realiza en el orden inverso de operaciones.

Pares de apriete

• "Cuadro de montaje - Airbag lateral delantero -N199-/-N200-, modelo 2 puertas"
• "Cuadro de montaje - Airbag lateral delantero -N199-/-N200-, modelo 4 puertas y ST"

Airbag lateral trasero con detonador: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica 2-10 nm -VAG 1783-
• Equipo de diagnosis de vehículos

Desmontar

  ¡ATENCIÓN!

Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.

Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

- Desmontar el revestimiento inferior del montante C con Airbag.

- Extraer los tornillos -3-.

- Extraer el módulo de airbag lateral -2-.

Montar

- Montar la unidad airbag -2- en el acolchado lateral.

- Apretar los tornillos -3-.

- Montar el revestimiento inferior del montante C con Airbag.

- Conectar el encendido.

  ¡ATENCIÓN!

La batería se tiene que embornar estando conectado el encendido. En caso de reparación incorrecta de componentes pirotécnicos (por ejemplo airbag, tensores de cinturones), tras embornar la batería se pueden producir activaciones no deseadas. Al conectar la batería a una fuente de tensión no deberá haber ninguna persona en el interior del vehículo.

- Embornar la cinta de masa de la batería.

• Tener en cuenta las medidas necesarias tras embornar la batería.
• Si, después del montaje, el testigo luminoso para airbag -K75- indica que hay un fallo, habrá que consultar la memoria de averías con el equipo de diagnosis de vehículos, procediendo seguidamente a borrarla y a consultarla de nuevo.

Pares de apriete

• "Cuadro de montaje - Airbag lateral trasero"
