Seat Leon (2013-2020) Manual de Taller: Unidad de control de airbag

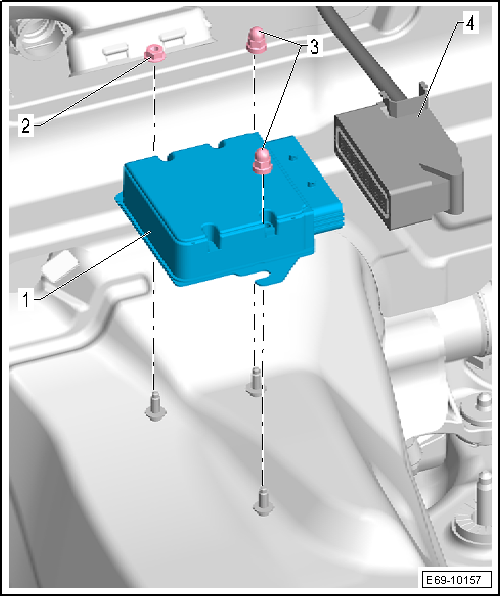

Cuadro de montaje - Unidad de control de airbag
1 - Unidad de control del airbag -J234-
- Desmontar y montar
- La conexión a masa de la unidad de control se realiza a través de la
carcasa con la carrocerÃa
2 - Tuerca
- 9 Nm
- Las roscas no deben tener pintura ni suciedad, las tuercas y los
pernos de masa sirven de conexión a masa para la unidad de control
3 - Tuerca
- 2 unidades
- 9 Nm
- Las roscas no deben tener pintura ni suciedad, las tuercas y los
pernos de masa sirven de conexión a masa para la unidad de control
4 - Conector eléctrico
Unidad de control de airbag -J234-:
desmontar y montar
Herramientas especiales, equipos de
comprobación y medición y dispositivos auxiliares necesarios
- Llave dinamométrica 2-10 nm -VAG 1783-
Desmontar
¡ATENCIÓN!
Observar las prescripciones de seguridad relativas a
los componentes pirotécnicos.
Antes de manejar componentes pirotécnicos (p. ej.
separación del conector eléctrico) la persona que los
maneje se ha de "descargar electrostáticamente". Para
ello tocar brevemente, por ejemplo, el resbalón de la
puerta.
- Desembornar el cable de masa de la baterÃa estando el encendido conectado.
- Desmontar las tapas laterales de la consola central.
- Desenroscar la tuerca -3-
delante, en el vano reposapiés.

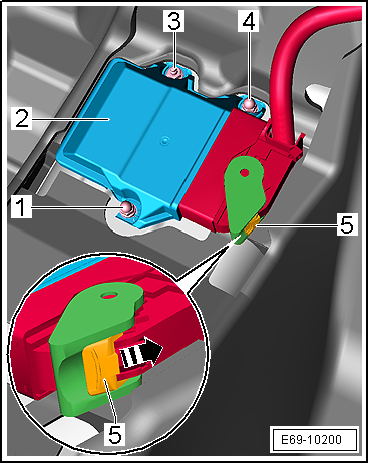

- Liberar el seguro del conector eléctrico
-5- en la dirección de la
-flecha- en el vano reposapiés del
acompañante.

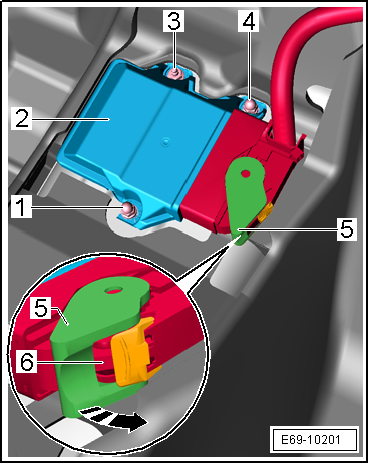

- Presionar la pestaña de seguridad -6-
y abrir el estribo de seguridad -5-
en la dirección de la -flecha-.
- Desenroscar la tuerca - 4-.
- Aflojar la tuerca -1- sin
llegar a retirarla.
- Levantar la unidad de control del airbag
-2- de los pernos roscados y
extraer hacia el lado del acompañante.
Aviso
Para mayor claridad, en la figura no se muestra el tablero
de instrumentos ni el grupo calefactor/climatizador.
Montar
¡ATENCIÓN!
- Observar las prescripciones de seguridad relativas a
los componentes pirotécnicos.
- Antes de manejar componentes pirotécnicos (por
ejemplo, acoplamiento del conector eléctrico), la
persona que los maneje se ha de "descargar
electrostáticamente". Para ello tocar brevemente, por
ejemplo, el resbalón de la puerta.
El montaje se efectúa en orden inverso, teniendo en cuenta
lo siguiente:
Aviso
Asegurarse de enclavar correctamente los conectores
eléctricos hasta el tope y de que encastren de un modo audible.
¡ATENCIÓN!
La baterÃa se tiene que embornar estando conectado
el encendido. En caso de reparación incorrecta de
componentes pirotécnicos (por ejemplo airbag, tensores
de cinturones), tras embornar la baterÃa se pueden
producir activaciones no deseadas. Al conectar la
baterÃa a una fuente de tensión no deberá haber ninguna
persona en el interior del vehÃculo.
- Embornar el cable de masa de la baterÃa estando el encendido conectado.
Aviso
- Si, después del montaje, el testigo del airbag -K75- indica
que hay un fallo, habrá que consultar la memoria de averÃas,
procediendo seguidamente a borrarla y a consultarla de nuevo.
- Después de cambiar la unidad de control del airbag -J234-
hay que codificarla.
Pares de apriete
- "Cuadro de montaje - Unidad de control de airbag"
