Seat Leon (2013-2020) Manual de Taller: Persiana del techo corredizo: desmontar y montar

Desmontar

Si se avería el sistema eléctrico se puede mover la persiana solar a la posición de desmontaje con ayuda de una llave hexagonal corriente (posición completamente abierta).

- Abrir la persiana solar del todo.

- Desmontar la tapa de cristal trasera.

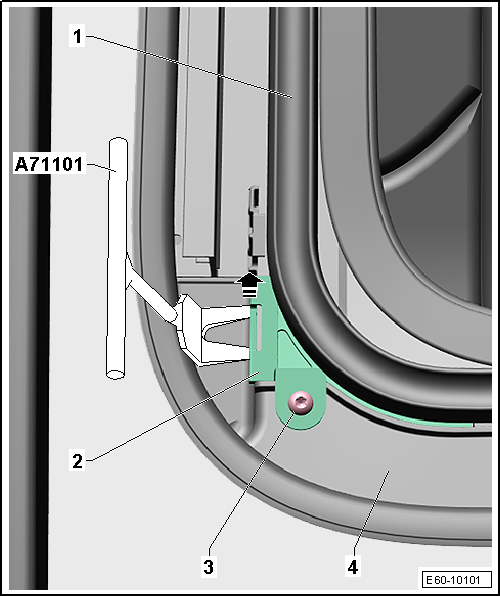

- Desenroscar el tornillo -3- de la tapa -2- a ambos lados.

- Desbloquear el encastre -flecha- de la tapa -2- del elemento de la trasera -4- con la palanca -A71101-.

- Levantar la tapa -4-.

Para ello no hay que quitar la junta interior.

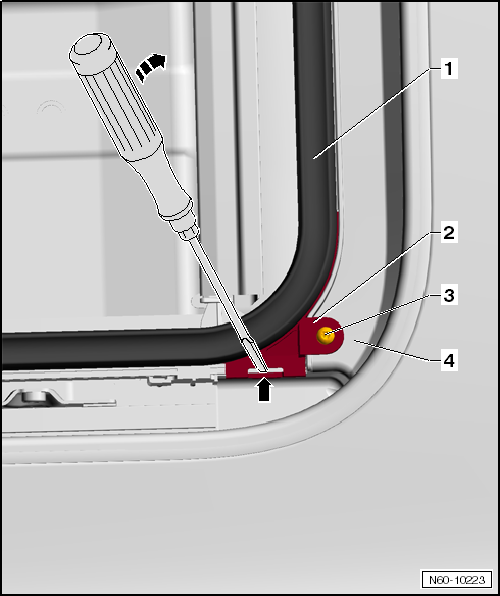

- Levantar con cuidado la cercha de la persiana -2- con la deslizadera -1-.

Evitar dañar la tela de la persiana.

- Extraer las deslizaderas -1- de la cercha de la persiana -2- en el sentido de la -flecha-, hacia un lado.

- Desmontar el techo interior moldeado.

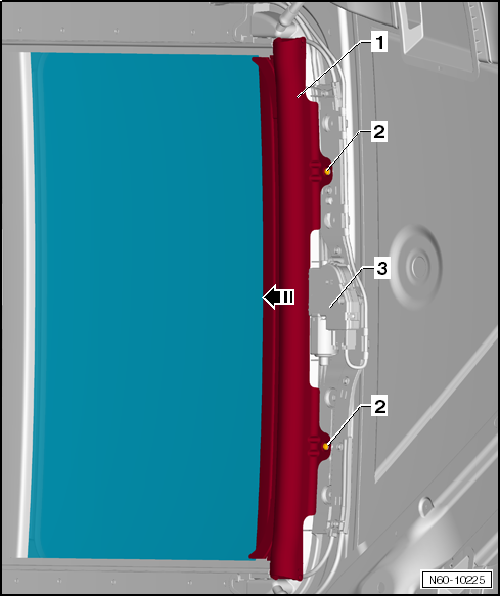

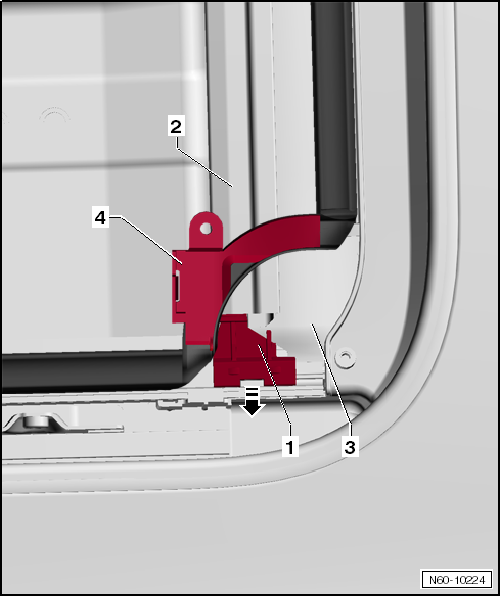

- Desenroscar los tornillos -2- del cartucho de la persiana -1-.

- Tirar un poco del cartucho de la persiana -1- hacia abajo, en el sentido de la -flecha-.

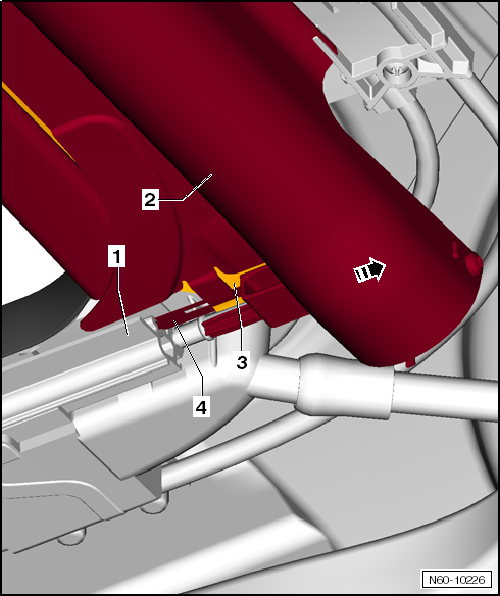

- Extraer del carril de la persiana -1- el cartucho -2-, con la banda de acero -4-, en el sentido de la -flecha-.

Tener cuidado para no dañar la tela de la persiana -3-.

Cuando la persiana solar está desmontada se puede sustituir la cercha.

Montar

• La cercha debe estar montada antes de montar el cartucho de la persiana.
• No se deben engrasar las deslizaderas de la persiana y los cables de mando para la persiana solar.

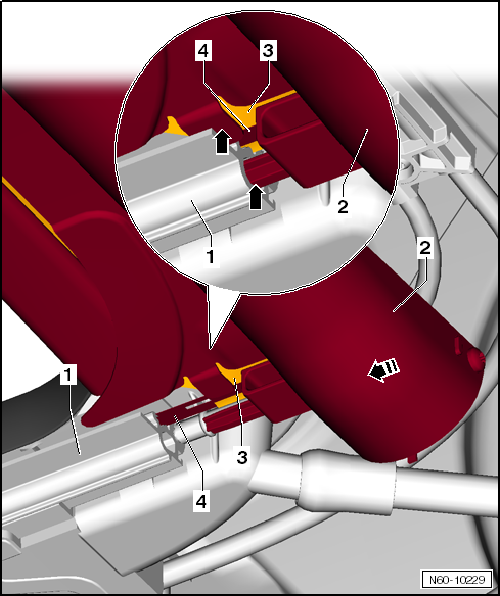

- Introducir el cartucho -2-, con la banda de acero -4-, en el marco de montaje -1- en el sentido de la -flecha-.

- Las guías del cartucho se deben encajar exactamente en el marco de montaje -1--flechas-.

Tener cuidado de no dañar la tela de la persiana -3-.

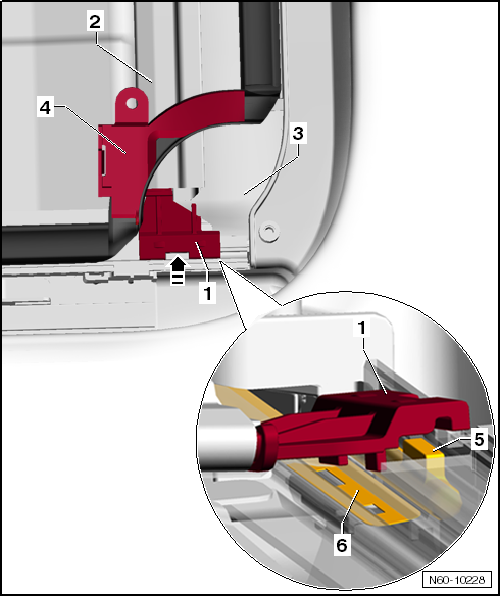

- Introducir la deslizadera -1- en la cercha de la persiana -2- en el sentido de la -flecha-.

Cerciorarse de que la deslizadera -1- encaje en la escotadura que tiene la banda de acero de la persiana -6- y en el elemento de arrastre del cable de mando para la persiana solar -5-.

Las operaciones de montaje se efectúan de forma análoga a las de desmontaje, pero en el orden inverso.

- Encastrar correctamente la tapa -2- en el marco de montaje -4-.

Apretar el tornillo -3-, par de apriete: 2 Nm.

- Posicionar correctamente el cartucho de la persiana -1-.

Apretar los tornillos -2-, par de apriete: 3,5 Nm.

• Después de montar la persiana solar se verificará su marcha sincrónica y suavidad de movimiento.
• Para ello hay que mover manualmente la persiana solar accionando el motor con una llave hexagonal corriente.
• Comprobar que no se formen pliegues ni deformaciones en la tela de la persiana.

- Montar el techo interior moldeado.

- Montar la tapa de cristal trasera.

- Una vez concluidos todos los trabajos se efectuará un ciclo de normalización del motor de la persiana solar.

Cercha de la persiana del techo corredizo: desmontar y montar

  Aviso

Tener cuidado de no dañar la tela de la persiana -2-.

Desmontar

- Desmontar la persiana solar.

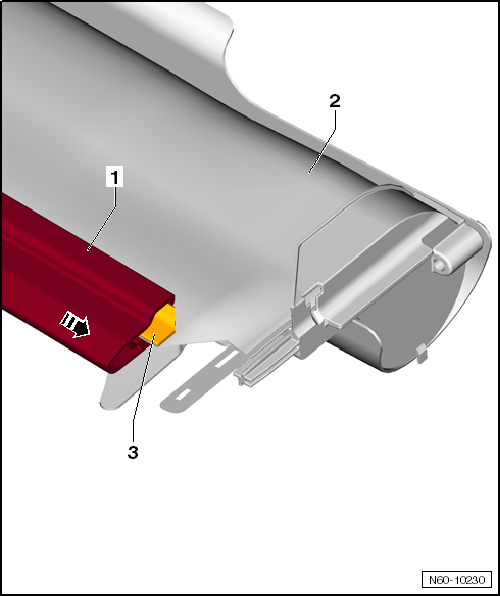

- Retirar con cuidado la cercha -1- del burlete -3- de la tela de la persiana -2- en el -sentido de la flecha-.

Montar

- Montar la cercha -1- con cuidado en el burlete -3-.

- Montar la persiana solar.

Cables de mando para la persiana del techo corredizo: desmontar y montar

Desmontar

- Desmontar el techo interior moldeado.

- Desmontar el motor para la persiana solar.

- Desmontar la persiana solar.

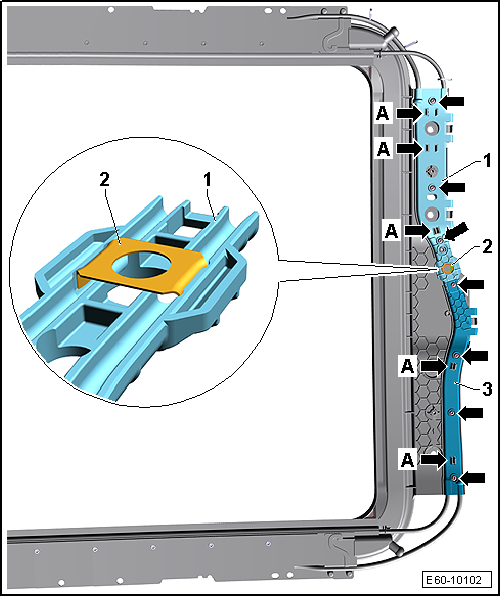

- Desenroscar los tornillos -flechas- de las cubiertas del cable de mando -1- y -3-.

- Liberar las fijaciones -flecha A- y retirar las cubiertas del cable de mando -1- y -3-.

En el caso de que la chapa resorte -2- permanezca en el elemento de la trasera -4- retirar.

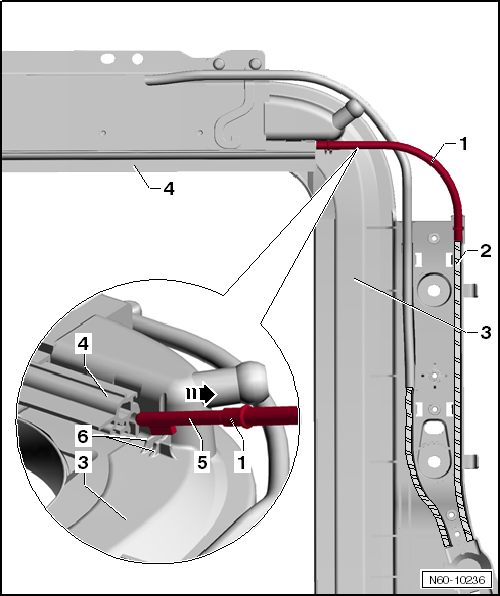

- Sacar el tubo guía -1- del contrasoporte del cable -6-.

- Extraer el cable -5- del carril de la persiana -4-.

Montar

El montaje se realiza, de forma análoga, en el sentido inverso al de las operaciones descritas.

Apretar los tornillos -flechas-, par de apriete: 2 Nm

No se deben engrasar la placa del motor y los cables de mando para la persiana solar.

- Montar la persiana solar.

- Montar el motor para la persiana solar.

- Montar el techo interior moldeado.

- Una vez concluidos todos los trabajos habrá que efectuar un ciclo de normalización de todos los elementos de accionamiento para el techo corredizo panorámico.
