Seat Leon (2013-2020) Manual de Taller: Sistema de sonido

Altavoz central: desmontar y montar

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

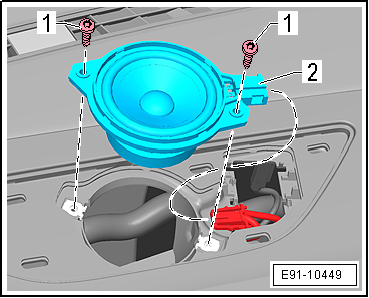

- Soltar en el tablero de instrumentos la rejilla de altavoz.

- Desenroscar los tornillos -1-.

- Desbloquear y desenchufar el conector del altavoz central -R208--2-.

- Extraer el altavoz central -R208--2- del tablero de instrumentos.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Pares de apriete

• "Cuadro de ubicaciones - Sistema de sonido"

Subwoofer R211: desmontar y montar

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de encendido.

- Sacar el piso del maletero.

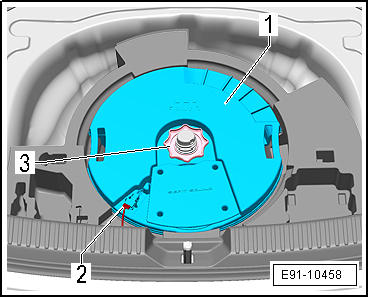

- Desbloquear y desenchufar el conector -2- del subwoofer -R211--1-.

- Desenroscar en el subwoofer -R211--1- el tornillo -3-.

- Extraer el subwoofer -R211--1- hacia arriba, sacándolo del alojamiento para la rueda de repuesto.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Pares de apriete

• "Cuadro de ubicaciones - Sistema de sonido"

Altavoz de graves delantero R21 / R23: desmontar y montar

Se describe el desmontaje y montaje del altavoz de graves delantero izquierdo -R21-. El desmontaje y montaje delaltavoz de graves delantero derecho -R23- se realiza de forma análoga.

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido de la puerta delantera.

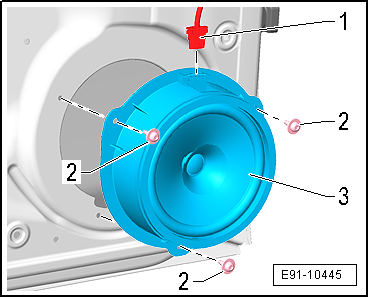

- Desbloquear y desenchufar el conector del altavoz de graves delantero izquierdo -R21--1-.

- Desenroscar en el altavoz de graves delantero izquierdo -R21--3- los tornillos -2-.

- Quitar el altavoz de graves delantero izquierdo -R21--3- de la puerta.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Pares de apriete

• "Cuadro de ubicaciones - Sistema de sonido"

Altavoz de graves trasero R15 / R17: desmontar y montar

Altavoz de graves trasero R15 / R17: desmontar y montar, vehículos 2 puertas

Se describe el desmontaje y montaje del altavoz de graves trasero izquierdo -R15-. El desmontaje y montaje delaltavoz de graves trasero derecho -R17- se realiza de forma análoga.

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido lateral.

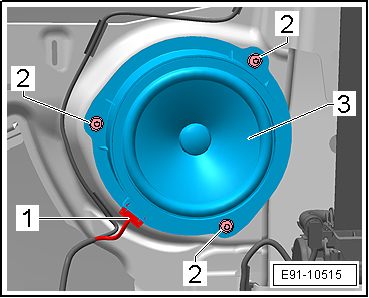

- Desbloquear y desenchufar el conector -1- del altavoz de graves trasero izquierdo -R15--3-.

- Desenroscar los tornillos -2- y retirar el altavoz de graves trasero izquierdo -R15--3- del panel.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Pares de apriete

• "Cuadro de ubicaciones - Sistema de sonido, vehículos 2 puertas"

Altavoz de graves trasero R15 / R17: desmontar y montar, vehículos 4 puertas

Se describe el desmontaje y montaje del altavoz de graves trasero izquierdo -R15-. El desmontaje y montaje delaltavoz de graves trasero derecho -R17- se realiza de forma análoga.

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido lateral.

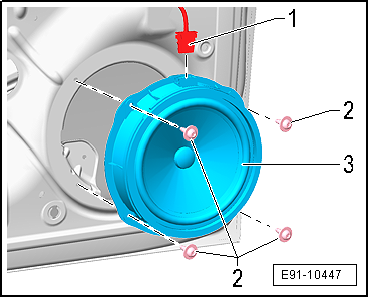

- Desbloquear y desenchufar el conector -1- del altavoz de graves trasero izquierdo -R15--3-.

- Desenroscar los tornillos -2- y retirar el altavoz de graves trasero izquierdo -R15--3- de la puerta.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

Pares de apriete

• "Cuadro de ubicaciones - Sistema de sonido, vehículos 4 puertas"

Altavoz de agudos delantero R20 / R22: desmontar y montar

Se describe el desmontaje y montaje del altavoz de agudos delantero izquierdo -R20-. El desmontaje y montaje del altavoz de agudos delantero derecho -R22- se realiza de forma análoga.

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido del pilar A.

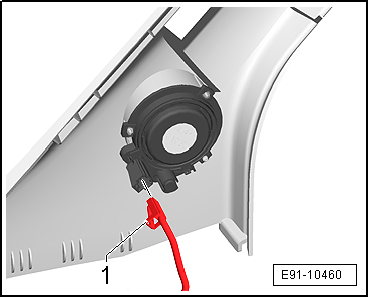

- Desbloquear y desenchufar el conector -1- en el altavoz de agudos delantero izquierdo -R20-.

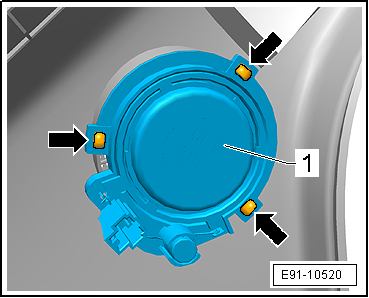

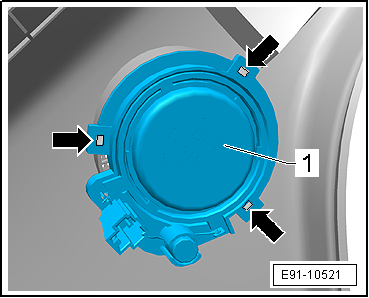

El altavoz de agudos delantero izquierdo -R20--1- va termosoldado en tres puntos -flechas- al revestimiento superior del montante A.

- Con ayuda de un limatón rectificar el material termosoldado, hasta llegar a la pieza -flechas- de sujección del altavoz de agudos delantero izquierdo -R20--1-.

- Extraer el altavoz de agudos delantero izquierdo -R20--1-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones, teniendo en cuenta lo siguiente:

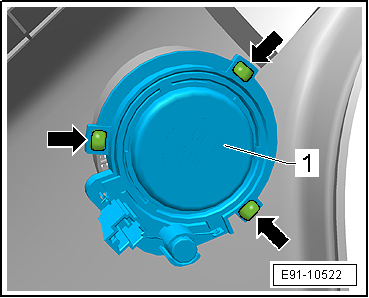

- Colocar el nuevo altavoz de agudos delantero izquierdo -R20--1-, en su alojamiento.

- Con el kit reparación plásticos -VAS 5155- aportar material en los tres puntos -flecha-.

Pares de apriete

• "Cuadro de ubicaciones - Sistema de sonido"

Altavoz de agudos trasero R14 / R16: desmontar y montar

Altavoz de agudos trasero R14 / R16: desmontar y montar, vehículos 2 puertas

Se describe el desmontaje y montaje del altavoz de agudos trasero izquierdo -R14-. El desmontaje y montaje del altavoz de agudos trasero derecho -R16- se realiza de forma análoga.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Kit reparación plásticos -VAS 5155-

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido lateral.

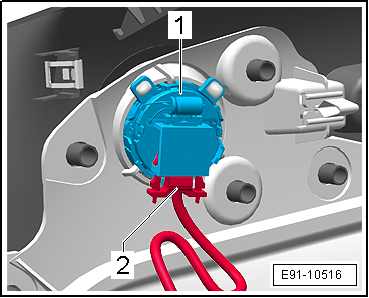

- Desbloquear y desenchufar el conector -2- del altavoz de agudos trasero izquierdo -R14--1-.

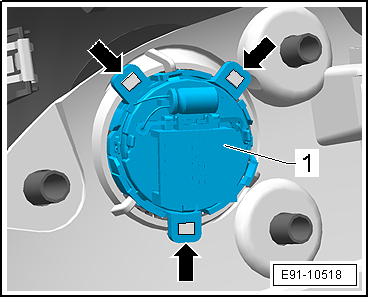

El altavoz de agudos trasero izquierdo -R14--1- va termosoldado en tres puntos -flechas- al panel lateral trasero.

- Con ayuda de un limatón rectificar el material termosoldado, hasta llegar a la pieza -flechas- de sujección del altavoz de agudos trasero izquierdo -R14--1-.

- Extraer el altavoz de agudos trasero izquierdo -R14--1-.

Montar

- Realizar el montaje en orden inverso de operaciones, teniendo en cuenta lo siguiente:

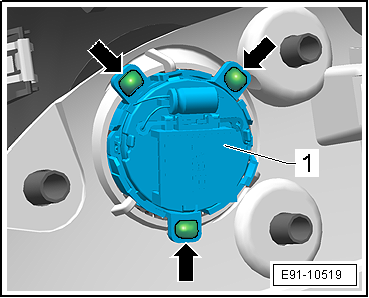

- Colocar el nuevo altavoz de agudos trasero izquierdo -R14--1-, en su alojamiento.

- Con el kit reparación plásticos -VAS 5155- aportar material en los tres puntos -flecha-.

Altavoz de agudos trasero R14 / R16: desmontar y montar, vehículos 4 puertas

Se describe el desmontaje y montaje del altavoz de agudos trasero izquierdo -R14-. El desmontaje y montaje del altavoz de agudos trasero derecho -R16- se realiza de forma análoga.

Desmontar

- Desactivar el encendido y todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar el guarnecido lateral.

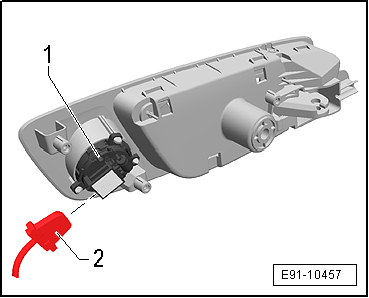

El altavoz de agudos trasero izquierdo -R14- va fijado en la maneta lateral.

- Desbloquear y desenchufar el conector -2- del altavoz de agudos trasero izquierdo -R14--1-.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

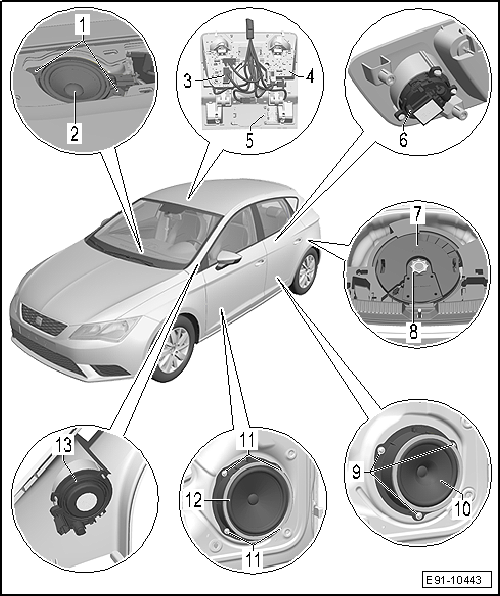

Cuadro de ubicaciones - Sistema de sonido

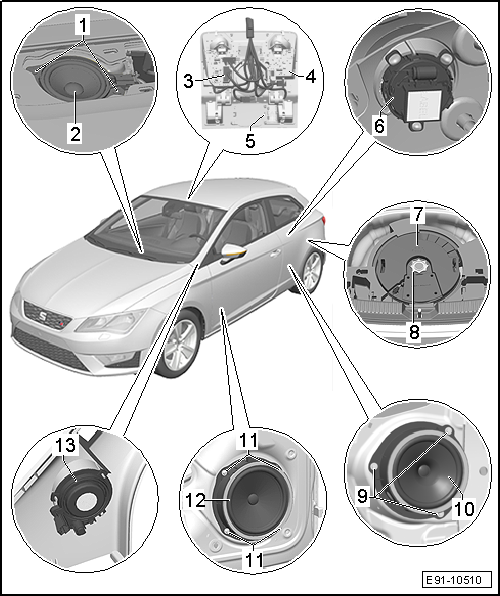

Cuadro de ubicaciones - Sistema de sonido, vehículos 2 puertas

1 - Tornillo

• 3 Nm

2 - Altavoz central -R208-

• Desmontar y montar

3 - Conector múltiple de 6 contactos

4 - Luz interior delantera -W1-

• Cuadro de montaje

5 - Micrófono para teléfono -R38-

• Cuadro de montaje
• Desmontar y montar

6 - Altavoz de agudos trasero izquierdo -R14-/Altavoz de agudos trasero derecho -R16-

• Desmontar y montar

7 - Subwoofer -R211-

• Desmontar y montar

8 - Tornillo

• 3 Nm

9 - Tornillo

• 3 Nm

10 - Altavoz de graves trasero izquierdo -R15-/Altavoz de graves trasero derecho -R17-

• Desmontar y montar

11 - Tornillo

• 2 Nm

12 - Altavoz de graves delantero izquierdo -R21-/Altavoz de graves delantero derecho -R23-

• Desmontar y montar

13 - Altavoz de agudos delantero izquierdo -R20-/Altavoz de agudos delantero derecho -R22-

• Desmontar y montar

Cuadro de ubicaciones - Sistema de sonido, vehículos 4 puertas

1 - Tornillo

• 3 Nm

2 - Altavoz central -R208-

• Desmontar y montar

3 - Conector múltiple de 6 contactos

4 - Luz interior delantera -W1-

• Cuadro de montaje

5 - Micrófono para teléfono -R38-

• Cuadro de montaje
• Desmontar y montar

6 - Altavoz de agudos trasero izquierdo -R14-/Altavoz de agudos trasero derecho -R16-

• Desmontar y montar

7 - Subwoofer -R211-

• Desmontar y montar

8 - Tornillo

• 3 Nm

9 - Tornillo

• 3 Nm

10 - Altavoz de graves trasero izquierdo -R15-/Altavoz de graves trasero derecho -R17-

• Desmontar y montar

11 - Tornillo

• 2 Nm

12 - Altavoz de graves delantero izquierdo -R21-/Altavoz de graves delantero derecho -R23-

• Desmontar y montar

13 - Altavoz de agudos delantero izquierdo -R20-/Altavoz de agudos delantero derecho -R22-

• Desmontar y montar
