Cuadro de montaje - Recirculación de gases de escape

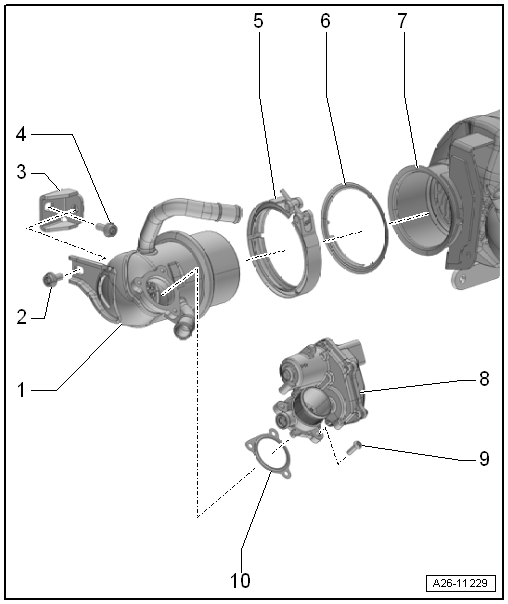

Cuadro de montaje - Recirculación de gases de escape, letras distintivas del motor CLHA, CLHB, CKFC, CUPA, CRBC, CRLB, CRMB, CKFB, CRKB, CUNA, CXXB
Respetar las reglas de limpieza
1 - Radiador para recirculación de gases de escape
2 - Tornillo
3 - Soporte
4 - Tornillo
5 - Abrazadera de tornillo
6 - Junta
7 - Módulo para depuración de gases de escape
8 - Servomotor 2 para la recirculación de los gases de escape -V339-
¡Atención!
El servomotor de la recirculación de los gases de escape se encuentra protegido del calor por una alfombrilla protectora. Si la alfombrilla protectora presenta desperfectos hay que sustituirla; comprobar además el servomotor por si ha quedado dañado por el calor, sustituyéndolo en caso necesario.
9 - Tornillo
10 - Junta

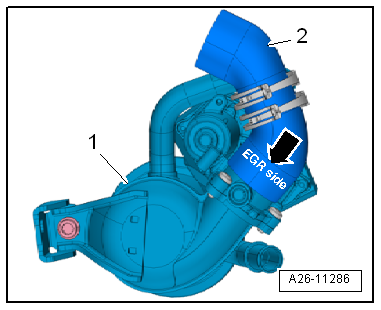

Posición de montaje del tubo flexible de conducción de aire en el radiador para recirculación de gases de escape

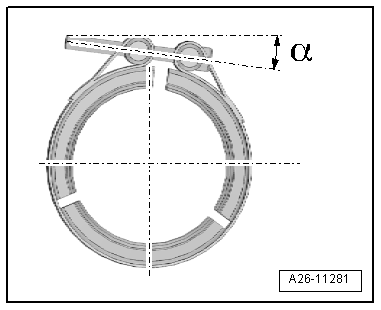

Posición de montaje de la abrazadera de tornillo para el radiador para recirculación de gases de escape

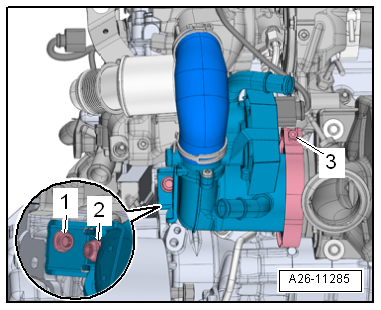

Radiador para recirculación de gases de escape - par y orden de apriete

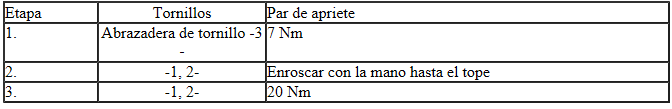

- Apretar los tornillos por etapas, siguiendo el orden indicado:

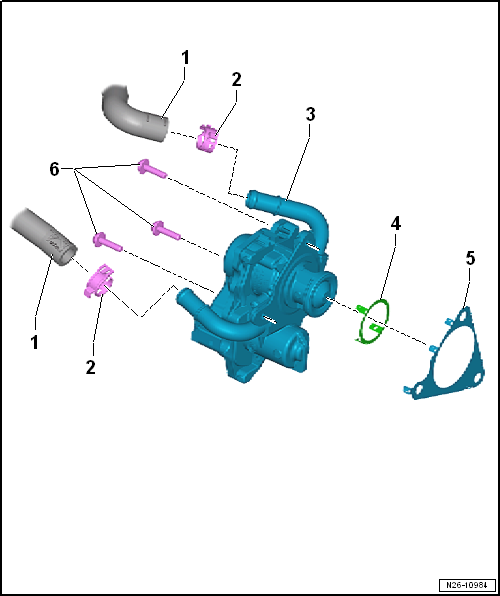

Cuadro de montaje - Servomotor para recirculación de gases de escape -V338-
1 - Tubos flexibles de líquido refrigerante
2 - Abrazadera elástica
3 - Servomotor para recirculación de gases de escape -V338-
4 - Junta
5 - Junta
6 - Tornillo
Servomotor para recirculación de gases de escape -V338-: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
Desmontar
AvisoRespetar las reglas de limpieza.

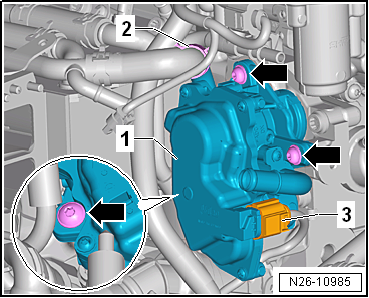

- Desmontar la unidad de mando de la mariposa -J338-
- Desacoplar el conector eléctrico -3-.
- Estrangular el tubo flexible de líquido refrigerante con la mordaza -3094-.
- Soltar la abrazadera para tubo flexible -2- y desmontar el tubo flexible para líquido refrigerante.
- Desenroscar los tornillos -flechas-, retirar el servomotor de la recirculación de gases de escape -V338-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:
AvisoPares de apriete
Servomotor 2 para recirculación de gases de escape -V339-: desmontar y montar
Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios
Desmontar
- Desmontar la cubierta del motor.
- Presionar las teclas de desbloqueo en el tubo flexible -1- del respiradero del cárter del cigüeñal, desmontar el tubo flexible de la tapa de la culata.

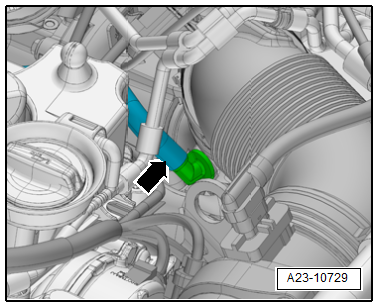

- Liberar los tubos flexibles de depresión en el tubo de conducción de aire -flechas-.
- Soltar la abrazadera -3-, desmontar el tubo de conducción de aire del medidor de la masa de aire -G70-.
- Desenroscar el tornillo -2-, girar hacia atrás el tubo canalizador de aire con la boca de aspiración y sacarlo del turbocompresor.
- Si viene montado: Desacoplar y liberar el tubo flexible de depresión -flecha-.

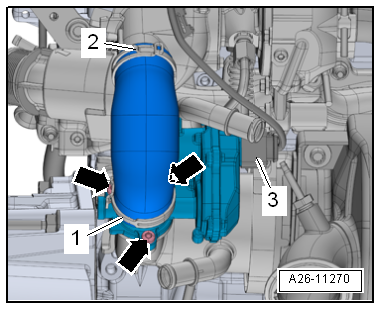

- Soltar las abrazaderas -1, 2-, desmontar el tubo flexible para recirculación de gases de escape.
- Empujar hacia un lado el manguito calorífugo, separar el conector eléctrico -3-.
- Desenroscar los tornillos -flechas-, quitar el servomotor 2 de la recirculación de gases de escape -V339-.
Montar
El montaje se realiza siguiendo el orden inverso de las operaciones y teniendo en cuenta lo siguiente:
Aviso- Montar la cubierta del motor.
Pares de apriete
