Seat Leon (2013-2020) Manual de Taller: Pinza de freno delanteros: desmontar y montar

Pinza de freno: desmontar y montar, pinza de freno FS III

• Utilizar el equipo de carga y purga de aire para frenos -VAS 5234- para succionar el líquido de frenos del depósito del líquido de frenos.
• Antes de desmontar una pinza de freno o de desempalmar un tubo flexible de freno de la pinza de freno, colocar el calzo para pedal de freno -V.A.G 1869/2- para evitar que se vacíe el depósito del líquido de frenos.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1331-

• Calzo para el pedal del freno -V.A.G 1869/2-

Desmontar:

- Colocar el calzo para pedal de freno -V.A.G 1869/2-.

- Presionar el pedal del freno con el calzo para pedal de freno -VAG 1869/2- como mínimo 60 mm.

- Desmontar las ruedas.

- Separar el conector -1- para indicador del desgaste de las pastillas de freno.

El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.

- Acoplar el tubo flexible de la botella de purga -1- a la válvula de purga de la pinza de freno.

- Abrir la válvula de purga.

- Cerrar la válvula de purga y retirar la botella de purga -1-.

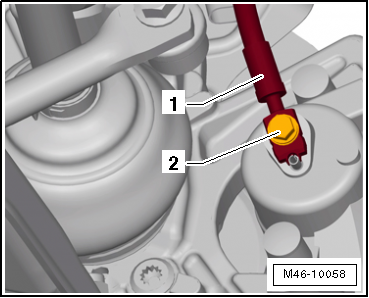

- Desenroscar la unión del latiguillo de freno -1- con el tornillo hueco -2- en la pinza de freno.

- Taponar la tubería de freno y el orificio roscado inmediatamente con tapones -1H0 698 311 A-.

- Retirar los capuchones -flechas- de los casquillos cojinetes de la pinza de freno.

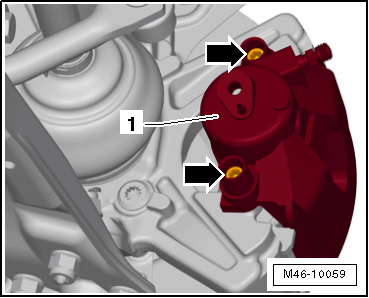

- Desenroscar los dos pernos guía -flechas- y extraerlos de la pinza de freno.

- Retirar la pinza de freno del portafrenos.

- Extraer las pastillas de freno de la pinza.

Montar:

Antes del montaje, limpiar y comprobar si presenta desgaste o daños.

• El émbolo está retraído.

- Colocar la pastilla interior (lado del émbolo) -1- y la pastilla exterior -2- con la pieza elástica en la pinza de freno.

• Pastilla de freno interior (lado del émbolo) con clip grande de 3 patillas -1-.
• Pastilla de freno exterior con clip pequeño de 3 patillas -2- (de color negro).

- Colocar la pinza de freno -1- con pastillas -3- primero en la parte inferior -flecha A- del portafrenos -2-.

• El pivote -flecha B- de la pinza de freno -1- debe quedar detrás de la guía del portafrenos -2-.

- Atornillar la pinza de freno -1- al portafrenos con los dos pernos guía -flechas- y apretarla.

- Colocar los dos capuchones protectores.

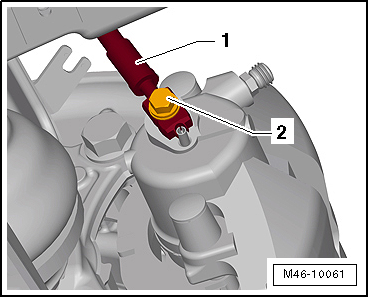

- Atornillar el latiguillo de freno -1- con el tornillo hueco -2- a la pinza de freno.

- Conectar el conector -1- del indicador del desgaste de las pastillas de freno.

El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.

- Retirar el calzo para pedal de freno -VAG 1869/2-.

- Purgar el sistema de frenos "Sistema hidráulico".

- Montar las ruedas.

Comprobar el nivel del líquido de frenos después de cada cambio de pastillas de freno.

  ¡ATENCIÓN!

Después de colocar las pastillas de los frenos hay que pisar con fuerza varias veces el pedal de freno a vehículo parado para que las pastillas se asienten correctamente.

Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.

Pares de apriete:

• "Cuadro de montaje - Freno delanteros, pinza de freno FS III"
• Llantas y neumáticos; Par de apriete de los tornillos de rueda

Pinza de freno: desmontar y montar, pinza de freno FN III

• Utilizar el equipo de carga y purga de aire para frenos -VAS 5234- para succionar el líquido de frenos del depósito del líquido de frenos.
• Antes de desmontar una pinza de freno o de desempalmar un tubo flexible de freno de la pinza de freno, colocar el calzo para pedal de freno -V.A.G 1869/2- para evitar que se vacíe el depósito del líquido de frenos.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1331-

• Calzo para el pedal de freno -V.A.G 1869/2-

Desmontar:

- Colocar el calzo para pedal de freno -V.A.G 1869/2-.

- Presionar el pedal del freno con el calzo para pedal de freno -VAG 1869/2- como mínimo 60 mm.

- Desmontar las ruedas.

- Separar el conector -1- para indicador del desgaste de las pastillas de freno.

El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.

- Acoplar el tubo flexible de la botella de purga -1- a la válvula de purga de la pinza de freno.

- Abrir la válvula de purga.

- Cerrar la válvula de purga y retirar la botella de purga -1-.

- Desenroscar la unión del latiguillo de freno -1- con el tornillo hueco -2- en la pinza de freno.

- Taponar la tubería de freno y el orificio roscado inmediatamente con tapones -1H0 698 311 A-.

- Quitar los dos tornillos que fijan la pinza de freno; para ello, inmovilizar por el perno guía.

- Desprender del portafreno la pinza de freno.

Montar:

• El émbolo está retraído.
• Las dos pastillas de freno asientan con sus muelles de sujeción en las escotaduras del portafreno.

- Colocar la pinza de freno con cuidado sobre el portafreno.

  ¡Atención!

Utilizar tornillos nuevos.

- Fijar la pinza de freno al portafreno con tornillos autoblocantes nuevos reteniendo por el perno guía.

Posición de montaje del latiguillo con empalme anular y tornillo hueco:

Asegurarse de que el extremo del empalme anular del latiguillo quede apoyado en el resalte de fijación -flecha-.

- Enroscar el latiguillo a la pinza de freno.

- Conectar el conector -1- del indicador del desgaste de las pastillas de freno.

El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.

- Retirar el calzo para pedal de freno -VAG 1869/2-.

- Purgar el sistema de frenos "Sistema hidráulico".

- Montar las ruedas.

Comprobar el nivel del líquido de frenos después de cada cambio de pastillas de freno.

  ¡ATENCIÓN!

Después de colocar las pastillas de los frenos hay que pisar con fuerza varias veces el pedal de freno a vehículo parado para que las pastillas se asienten correctamente.

Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.

Pares de apriete:

• "Cuadro de montaje - Freno delanteros, pinza de freno FN III"
• Llantas y neumáticos; Par de apriete de los tornillos de rueda

Pinza de freno: desmontar y montar, pinza de freno Brembo

• Utilizar el equipo de carga y purga de aire para frenos -VAS 5234- para succionar el líquido de frenos del depósito del líquido de frenos.
• Antes de desmontar una pinza de freno o de desempalmar un tubo flexible de freno de la pinza de freno, colocar el calzo para pedal de freno -V.A.G 1869/2- para evitar que se vacíe el depósito del líquido de frenos.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -VAG 1332-

• Calzo para el pedal de freno -V.A.G 1869/2-

Desmontar:

- Colocar el calzo para pedal de freno -V.A.G 1869/2-.

- Presionar el pedal del freno con el calzo para pedal de freno -VAG 1869/2- como mínimo 60 mm.

- Desmontar las ruedas.

- Acoplar el tubo flexible de una botella de purga a la válvula de purga de la pinza de freno.

- Abrir la válvula de purga.

- Cerrar la válvula de purga y retirar la botella de purga.

- Destornillar el latiguillo de freno -13- de la pinza de freno.

- Taponar la tubería de freno y el orificio roscado inmediatamente con tapones -1H0 698 311 A-.

- Desmontar las pastillas de freno.

- Desenroscar los tornillos -2-. Sujetar la pinza de freno al hacerlo.

- Retirar la pinza de freno.

Montar:

• El émbolo está retraído.

- Colocar la pinza del freno.

  ¡Atención!

Utilizar tornillos nuevos.

- Apretar la pinza del freno con tornillos nuevos -2-.

- Montar las pastillas de freno.

- Enroscar el latiguillo -13- en la pinza de freno y apretar.

- Retirar el calzo para pedal de freno -VAG 1869/2-.

- Purgar el sistema de frenos "Sistema hidráulico".

- Montar las ruedas.

Comprobar el nivel del líquido de frenos después de cada cambio de pastillas de freno.

  ¡ATENCIÓN!

Después de colocar las pastillas de los frenos hay que pisar con fuerza varias veces el pedal de freno a vehículo parado para que las pastillas se asienten correctamente.

Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.

Pares de apriete:

• "Cuadro de montaje - Freno delanteros, pinza de freno Brembo"
• Llantas y neumáticos; Par de apriete de los tornillos de rueda

Contrapesos: desmontar y montar, pinza de freno Brembo

Los contrapesos sólo van montados en las pinzas de freno Brembo.

La descripción vale para cada contrapeso. En cada pinza de freno delantera van montados dos contrapesos.

Desmontar:

- Elevar el vehículo.

- Desenroscar el tornillo -1-.

- Retirar el contrapeso -2- de la pinza de freno -3-.

Montar:

- Limpiar la pinza de freno en la zona del contrapeso.

- Colocar el contrapeso en la pinza de freno.

- Enroscar un nuevo tornillo -1- y apretarlo.
