Seat Leon (2013-2020) Manual de Taller: Pastillas de freno delanteros: desmontar y montar

Pastillas de freno: desmontar y montar, pinza de freno FS III

  Aviso

Utilizar el equipo de carga y purga de aire para frenos -VAS 5234- para succionar el líquido de frenos del depósito del líquido de frenos.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

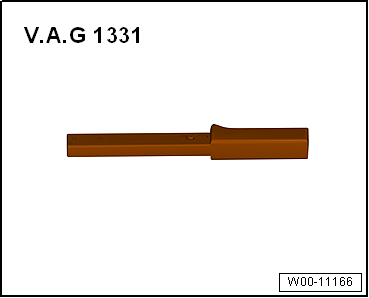

• Llave dinamométrica -V.A.G 1331-

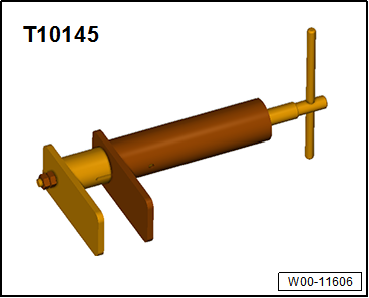

• Útil retractor de émbolos -T10145-

Desmontar:

  Aviso

Si las pastillas de freno se van a volver a utilizar, marcarlas al desmontarlas. Volver a montarlas en el mismo lugar; de lo contrario, el efecto de frenado no sería uniforme.

- Desmontar las ruedas.

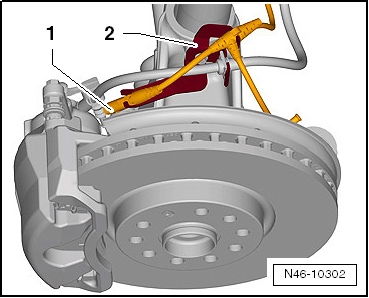

- Separar el conector -1- para indicador del desgaste de las pastillas de freno.

  Aviso

El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.

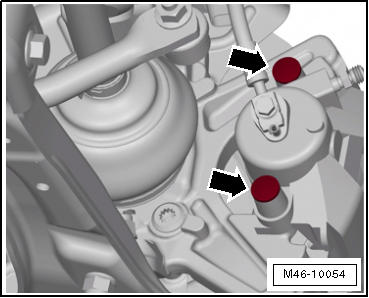

- Retirar los capuchones protectores -flechas-.

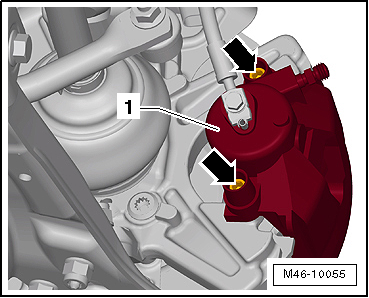

- Aflojar los dos pernos guía -flechas- de la pinza de freno -1- y extraerlos.

- Retirar la pinza de freno -1- y sujetarla con un alambre de forma que el peso de la pinza no presione ni dañe el latiguillo.

- Extraer las pastillas de freno de la pinza de freno.

Limpieza:

  ¡ATENCIÓN!

No limpiar nunca el sistema de frenos con aire comprimido porque se desprenderían partículas de polvo nocivas.

Para limpiar la pinza del freno sólo se puede utilizar alcohol.

- Limpiar a fondo el portafrenos por las zonas que están en contacto con las pastillas y retirar la corrosión.

- Limpiar la pinza de freno.

Montar:

  ¡Atención!

Antes de retraer el émbolo dentro del cilindro con el útil de retracción, hay que extraer el líquido de frenos del depósito. De lo contrario, en caso de que se hubiera recargado líquido de frenos, podría derramarse y provocar daños.

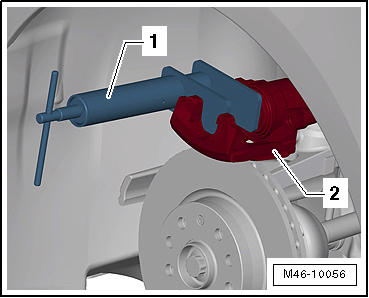

- Colocar el útil retractor -T10145--1- en la pinza de freno -2- y retraer el émbolo de freno.

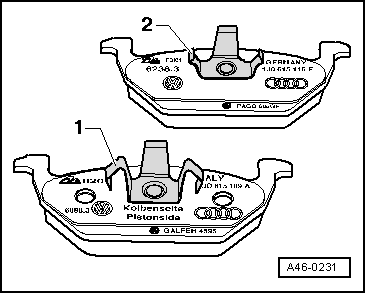

- Colocar la pastilla interior (lado del émbolo) -1- y la pastilla exterior -2- con la pieza elástica en la pinza de freno.

• Pastilla de freno interior (lado del émbolo) con clip grande de 3 patillas -1-.
• Pastilla de freno exterior con clip pequeño de 3 patillas -2- (de color negro).

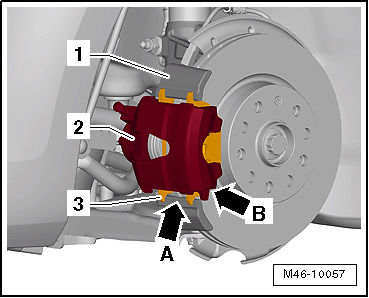

- Colocar la pinza de freno -2- con pastillas -3- primero en la parte inferior -flecha A- del portafrenos -1-.

• El pivote -flecha B- de la pinza de freno -1- debe quedar detrás de la guía del portafrenos -1-.

- Atornillar la pinza de freno -1- al portafrenos con los dos pernos guía -flechas-.

- Colocar los capuchones protectores.

- Conectar el conector -1- del indicador del desgaste de las pastillas de freno.

  Aviso

El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.

- Montar las ruedas.

  Aviso

Comprobar el nivel del líquido de frenos después de cada cambio de pastillas de freno.

  ¡ATENCIÓN!

Después de colocar las pastillas de los frenos hay que pisar con fuerza varias veces el pedal de freno a vehículo parado para que las pastillas se asienten correctamente.

Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.

Pares de apriete:

• "Cuadro de montaje - Freno delanteros, pinza de freno FS III"
• Llantas y neumáticos; Par de apriete de los tornillos de rueda

Pastillas de freno: desmontar y montar, pinza de freno FN III

  Aviso

Utilizar el equipo de carga y purga de aire para frenos -VAS 5234- para succionar el líquido de frenos del depósito del líquido de frenos.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1331-

• Pieza de presión -T10145-

Desmontar:

  Aviso

Si las pastillas de freno se van a volver a utilizar, marcarlas al desmontarlas. Volver a montarlas en el mismo lugar; de lo contrario, el efecto de frenado no sería uniforme.

- Desmontar las ruedas.

- Separar el conector -1- para indicador del desgaste de las pastillas de freno.

  Aviso

El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.

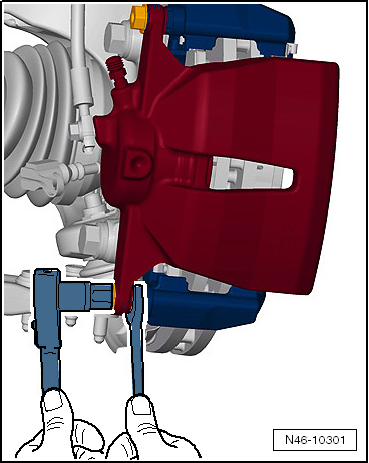

- Quitar los dos tornillos que fijan la pinza de freno; para ello, inmovilizar por el perno guía.

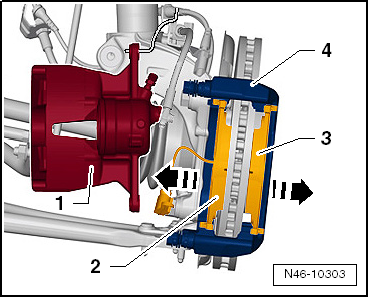

- Retirar la pinza de freno -1- y sujetarla con un alambre de forma que el peso de la pinza no presione ni dañe el latiguillo.

- Retirar las pastillas de freno -2 y 3- del portafreno -4-.

Limpieza:

  ¡ATENCIÓN!

No limpiar nunca el sistema de frenos con aire comprimido porque se desprenderían partículas de polvo nocivas.

Para limpiar la pinza del freno sólo se puede utilizar alcohol.

- Limpiar a fondo el portafrenos por las zonas que están en contacto con las pastillas y retirar la corrosión.

- Limpiar la pinza de freno.

Montar:

  ¡Atención!

Antes de retraer el émbolo dentro del cilindro con el útil de retracción, hay que extraer el líquido de frenos del depósito. De lo contrario, en caso de que se hubiera recargado líquido de frenos, podría derramarse y provocar daños.

- Colocar el útil retractor -T10145--1- en la pinza de freno -2- y retraer el émbolo de freno.

- Engrasar ligeramente las superficies guía de las pastillas en el portafrenos con grasa lubricante de litio G 052150 A2.

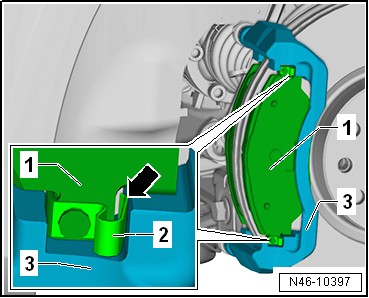

- Montar las pastillas de freno -1- con las piezas elásticas -2- en el rebaje del portafrenos -3-.

  Aviso

Tras el montaje de las pastillas de freno, comprobar que todas las piezas elásticas -2- estén bien colocadas -flecha-.

- Colocar la pinza de freno con cuidado sobre el portafreno.

  ¡Atención!

Utilizar tornillos nuevos.

- Fijar la pinza de freno al portafreno con tornillos autoblocantes nuevos reteniendo por el perno guía.

- Conectar el conector -1- del indicador del desgaste de las pastillas de freno.

  Aviso

El conector para indicador del desgaste de las pastillas de freno se encuentra en el lado derecho del vehículo.

- Montar las ruedas.

  Aviso

Comprobar el nivel del líquido de frenos después de cada cambio de pastillas de freno.

  ¡ATENCIÓN!

Después de colocar las pastillas de los frenos hay que pisar con fuerza varias veces el pedal de freno a vehículo parado para que las pastillas se asienten correctamente.

Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.

Pares de apriete:

• "Cuadro de montaje - Freno delanteros, pinza de freno FN III"
• Llantas y neumáticos; Par de apriete de los tornillos de rueda

Pastillas de freno: desmontar y montar, pinza de freno Brembo

  Aviso

Utilizar el equipo de carga y purga de aire para frenos -VAS 5234- para succionar el líquido de frenos del depósito del líquido de frenos.

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1331-

• Pieza de presión -T10145-

Desmontar:

  Aviso

Si las pastillas de freno se van a volver a utilizar, marcarlas al desmontarlas. Volver a montarlas en el mismo lugar; de lo contrario, el efecto de frenado no sería uniforme.

- Elevar el vehículo.

- Desmontar las ruedas.

  Aviso

El cable para desgaste de las pastillas de freno sólo se monta en la pinza de freno izquierda.

- Soltar el cable para desgaste de las pastillas de freno -9- del soporte.

  Aviso

No soltar los tornillos -2-.

- Separar el conector eléctrico del cable para desgaste de las pastillas de freno.

- Con unos alicates adecuados, retraer un poco en la pinza de freno los émbolos de freno en las pastillas de freno montadas.

  Aviso

Durante esta operación, no arañar ni dañar la pinza de freno.

- Extraer el cable para desgaste de las pastillas de freno -9- de la grapa de sujeción -10-.

- Sacar un pasador de sujeción de la pastilla de freno -11- de su alojamiento en la pinza de freno. Oprimir durante esa operación la grapa de sujeción -10- hacia abajo.

- Sacar un segundo pasador de sujeción de la pastilla de freno -11- de su alojamiento en la pinza de freno.

- Sacar las pastillas de freno de la pinza.

Limpieza:

  ¡ATENCIÓN!

No limpiar nunca el sistema de frenos con aire comprimido porque se desprenderían partículas de polvo nocivas.

Para limpiar la pinza del freno sólo se puede utilizar alcohol.

- Limpiar a fondo el portafrenos por las zonas que están en contacto con las pastillas y retirar la corrosión.

- Limpiar la pinza de freno.

Montar:

  ¡Atención!

Antes de retraer el émbolo dentro del cilindro con el útil de retracción, hay que extraer el líquido de frenos del depósito. De lo contrario, en caso de que se hubiera recargado líquido de frenos, podría derramarse y provocar daños.

El líquido de frenos es tóxico y no se debe succionar jamás con la boca a través de un tubo flexible.

Antes de colocar pastillas de freno nuevas hay que retraer los émbolos de freno con el útil retractor -T10145-.

- Engrasar ligeramente las superficies guía de las pastillas en el portafrenos con grasa lubricante de litio G 052150 A2.

- Eliminar los restos de lámina adhesiva que puedan haber quedado en el reverso de las pastillas de freno.

- Colocar las pastillas de freno en la pinza de freno.

  ¡Atención!

Observar la correcta posición de montaje de las pastillas de freno.

La flecha al dorso de las pastillas de freno debe indicar en la dirección de giro hacia delante del disco de freno.

  Aviso

El cable para el desgaste de la pastilla de freno va montado en ambas pastillas de freno de la pinza de freno izquierda.

- Introducir un pasador de sujeción para la pastilla de freno -11- de dentro hacia fuera a través de la pinza y de las pastillas de freno.

- Colocar el muelle de sujeción -10- debajo del pasador de sujeción introducido -11-.

- Introducir un segundo pasador de sujeción de dentro hacia fuera a través de la pinza y las pastillas de freno. Oprimir durante esa operación el muelle de sujeción -10- hacia abajo.

  ¡ATENCIÓN!

Ambos pasadores de sujeción deben ser introducidos hasta el tope, a través de la pinza y de las pastillas de freno, de manera que el muelle asiente en el pasador de sujeción en la pinza de freno.

- Colocar el cable para desgaste de las pastillas de freno -9- en el muelle de sujeción -10-.

- Conectar el cable para desgaste de las pastillas de freno.

- Colocar el cable para desgaste de las pastillas de freno en el soporte.

- Montar las ruedas.

  Aviso

Comprobar el nivel del líquido de frenos después de cada cambio de pastillas de freno.

  ¡ATENCIÓN!

Después de colocar las pastillas de los frenos hay que pisar con fuerza varias veces el pedal de freno a vehículo parado para que las pastillas se asienten correctamente.

Antes de realizar el primer recorrido, asegurarse de que los frenos funcionen correctamente.

Pares de apriete:

• "Cuadro de montaje - Freno delanteros, pinza de freno Brembo"
• Llantas y neumáticos; Par de apriete de los tornillos de rueda
