Seat Leon (2013-2020) Manual de Taller: Panel frontal

Cuadro de montaje - Panel frontal

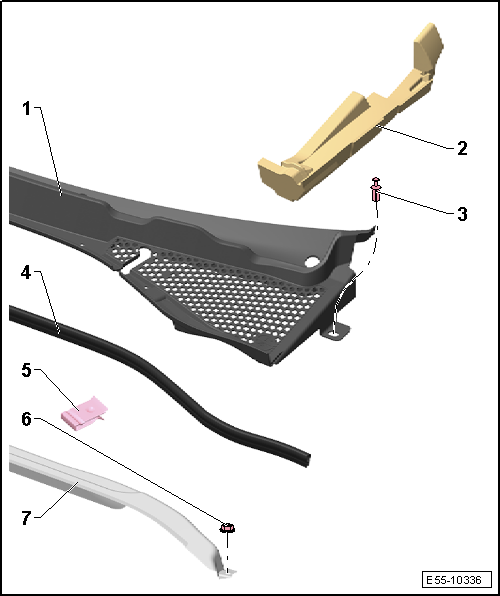

1 - Rejilla bajo parabrisas

2 - Pieza de relleno

• Lado izquierdo y derecho
• Fijada a la carrocería mediante clips de sujeción

Desmontar

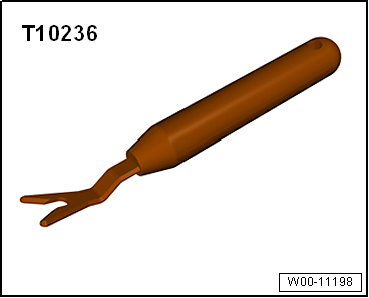

- Con el útil de desbloqueo -T10236-, desencajar por ambos lados la pieza de relleno.

En el caso que se dañe al menos uno de los clips se debe sustituir la pieza de relleno por una nueva.

Montar

- Encajar la parte posterior de la pieza de relleno en su alojamiento de la carrocería.

- Presionar sobre la pieza de relleno hasta encajar los clips de sujeción - se oye un "clic" característico.

3 - Clips de sujeción

• 1 + 1 unidades

4 - Junta

5 - Grapa

• 3 unidades
• Metálica

6 - Tuerca

• 2 unidades

7 - Tapa frontal de la caja de aguas

Cuadro de montaje - Cubierta de la caja de aguas

1 - Rejilla bajo parabrisas

2 - Pieza de relleno

• Lado izquierdo y derecho
• Fijada a la carrocería mediante clips de sujeción

Desmontar

- Con el útil de desbloqueo -T10236-, desencajar por ambos lados la pieza de relleno.

En el caso que se dañe al menos uno de los clips se debe sustituir la pieza de relleno por una nueva.

Montar

- Encajar la parte posterior de la pieza de relleno en su alojamiento de la carrocería.

- Presionar sobre la pieza de relleno hasta encajar los clips de sujeción - se oye un "clic" característico.

3 - Clips de sujeción

• 1 + 1 unidades

4 - Junta

5 - Grapa

• 3 unidades
• Metálica

6 - Tuerca

• 2 unidades

7 - Tapa frontal de la caja de aguas

Panel frontal: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1331-

• Palanca -3409-

Desmontar

- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de apoyo.

- Desmontar la rejilla bajo parabrisas.

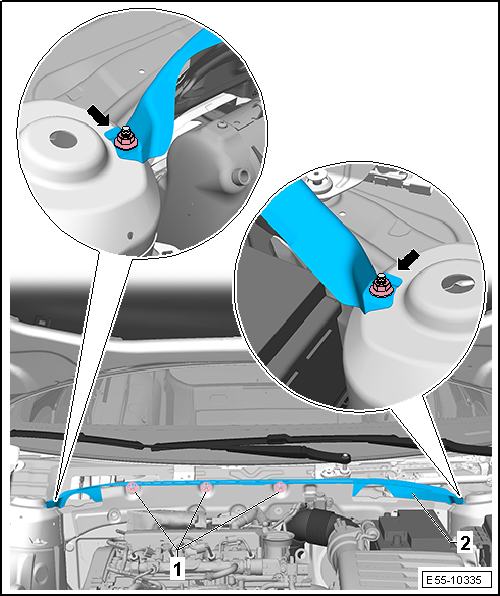

- Retirar las arandelas de retención -1- que fijan el insonorizante de la tapa de la caja de aguas.

- Retirar a ambos lados las tuercas -flecha-.

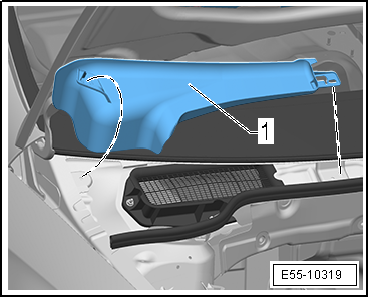

- Desmontar la tapa de la caja de aguas tirando hacia arriba para desencajarla de las presillas dispuestas en la carrocería.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

En caso de estar dañada, reemplazar la junta -2-.

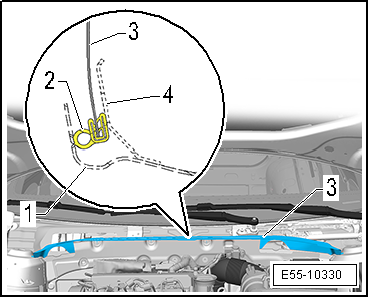

- Encajar la tapa de la caja de aguas -3- en las presillas -4- dispuestas en la caja de aguas -1-.

Pares de apriete

• "Cuadro de montaje - Capó delantero"

Cubierta de la caja de aguas: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -3409-

• Útil de desbloqueo -T10236-

Desmontar

- Desmontar los brazos del limpiaparabrisas.

- Abrir el capó anterior y mantenerlo en posición de apertura con la varilla de apoyo.

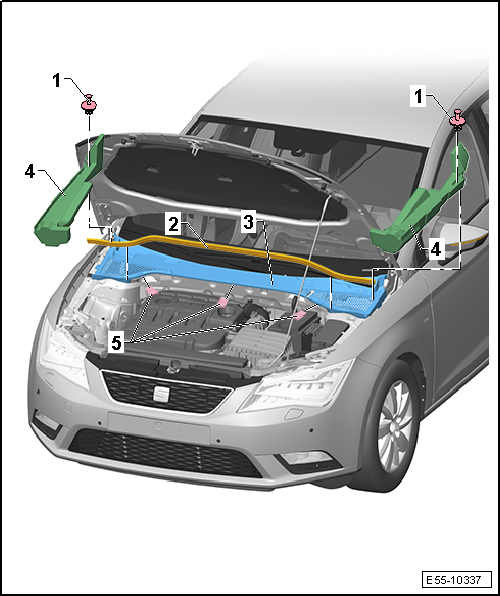

- Retirar la junta de goma -2-.

- Desencajar la pieza de relleno -4 -;.

- Con el útil de desbloqueo -T10236-, por ambos lados, extraer los clips -1-.

- Desencajar las grapas -5-.

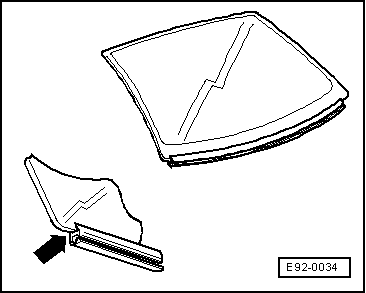

La rejilla bajo parabrisas va encajada en un carril guía debajo del parabrisas.

- Con la palanca -3409- desencajar la rejilla -3- del carril guía del parabrisas.

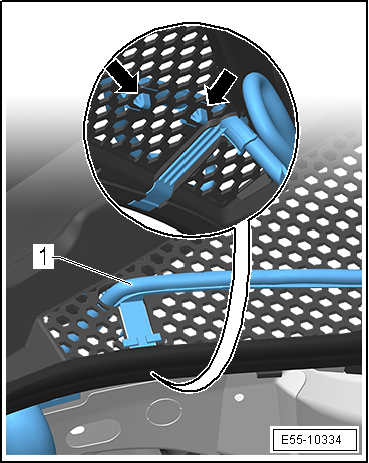

- Con la rejilla desmontada, desenclipsar las grapas -flechas- que sujetan el tubo de alimentación -1- de los eyectores del lavaparabrisas.

- Extraer la rejilla bajo parabrisas.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

Al encajar la rejilla en el carril guía del parabrisas, asegurarse de no dañar el labio de goma -flecha-.

- Montar los brazos del limpiaparabrisas.

- Ajustar los brazos del limpiacristales.

Cubierta rejilla entrada de aire: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Palanca -3409-

Desmontar

- Desmontar la rejilla bajo parabrisas.

- Desenclipsar la cubierta -1- y retirarla de sus soportes.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

Rejilla entrada de aire: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1331-

Desmontar

- Desmontar cubierta rejilla entrada de aire.

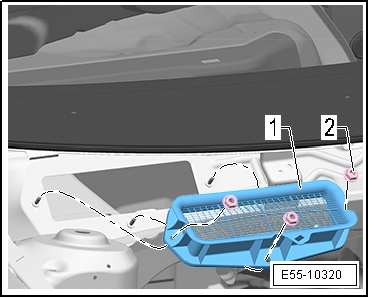

- Extraer las tuercas -2- y desmontar la rejilla entrada de aire -1-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje.

Pares de apriete
