Kia Forte: Fusibles

Se protege el sistema eléctrico de un vehículo de los daños debidos a sobrecargas eléctricas mediante fusibles.

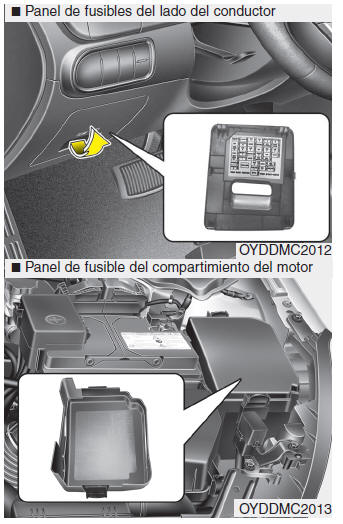

Este vehículo tiene 2 paneles de fusibles, uno colocado en el refuerzo del panel lateral del conductor, los otros en el compartimento del motor y en el maletero.

Si deja de funcionar alguna de las luces del vehículo o de los accesorios o controles, compruebe el fusible del circuito correspondiente. Si ha saltado un fusible, el elemento de su interior se habrá fundido.

Si no funciona el sistema eléctrico, compruebe en primer lugar el panel de fusibles del lado del conductor.

Antes de cambiar un fusible fundido, desconecte el cable negativo de la batería.

Sustituya siempre un fusible por otro de la mismas características.

Si vuelve a saltar el nuevo fusible, es señal de que existe un problema eléctrico. Evite utilizar el sistema correspondiente y consulte inmediatamente con un concesionario autorizado de Kia.

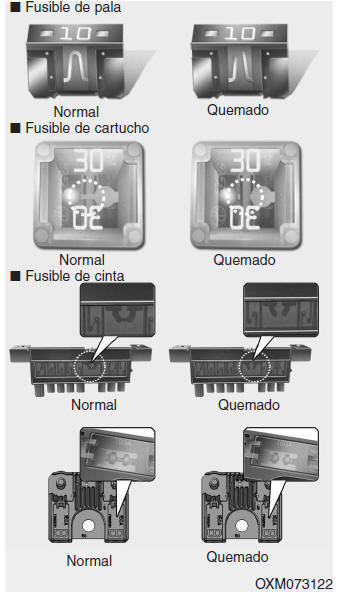

Se utilizan tres tipos de fusibles: De pala para pequeñas intensidades y de cartucho, y fusibles de cinta para intensidades mayores.

ADVERTENCIA - Sustitución de fusibles

• No cambie nunca un fusible por otro que no tenga las mismas características.
• Un fusible de mayor capacidad podría producir daños e incluso un incendio.
• No monte nunca un cable ni papel de aluminio en vez del fusible correspondiente, incluso como reparación temporal.

  Podría provocar daños en la extensión del cable y un posible incendio.

• No modifique ni incorpore arbitrariamente cableado eléctrico al vehículo.

PRECAUCIÓN

No utilice un destornillador ni ningún otro objeto metálico para retirar los fusibles, ya que puede causar un cortocircuito y daños en el sistema.

ATENCIÓN

La etiqueta del panel de relés y fusibles real puede diferir de los elementos equipados.

PRECAUCIÓN

• Al cambiar un fusible o un relé fundido por uno nuevo, asegúrese de que el fusible o el relé nuevo se ajuste a los clips.

  Un fusible o un relé mal ajustado podría causar daños en el cableado y el sistema eléctrico del vehículo y provocar un incendio.

• No retire fusibles, relés ni terminales fijados con pernos o tuercas. Los fusibles, relés y terminales podrían estar mal ajustados y provocar un incendio.

  Si se funde algún fusible, relé o terminal fijado con pernos o tuercas, recomendamos que consulte con un distribuidor Kia autorizado.

• No introduzca objetos distintos de fusibles o relés en los terminales para fusibles/relés, como un destornillador o cables.

  Podría causar un fallo de contacto y una avería del sistema.

• No enchufe destornilladores ni cableado no original en los terminales diseñados para su uso exclusivo con fusibles o relés. El sistema eléctrico y el cableado en el interior del vehículo podrían dañarse o quemarse debido a un contacto defectuoso.

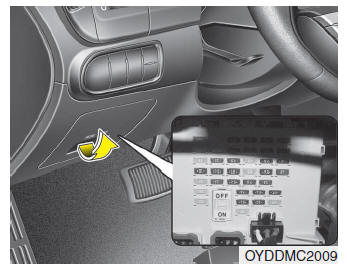

Sustitución de fusibles en el panel interior

1.Desconecte la llave de contacto y todos los demás interruptores.

2.Abra la tapa del panel de fusibles.

3.Tire del fusible averiado. Utilice la herramienta de desmontaje que se encuentra en la caja de fusibles principal del compartimento del motor.

4.Compruebe el fusible que se ha extraído y cámbielo si está fundido.

5.Coloque un fusible nuevo de las mismas características y asegúrese de que encaja correctamente en las pinzas.

Si queda suelto, recomendamos que consulte con un distribuidor Kia autorizado.

Si no tiene repuesto, utilice un fusible del mismo amperaje sacado de un circuito que no sea necesario para que funcione el vehículo, por ejemplo.

Si no funcionan los faros u otros componentes eléctricos y los fusibles están bien, compruebe el bloque de fusibles del compartimiento del motor. Si hay alguno quemado, sustitúyalo.

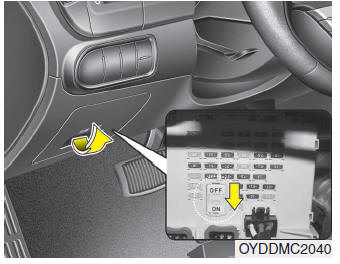

Interruptor de fusible

Coloque siempre el interruptor de control del fusible a ON.

Si coloca el interruptor a la posición OFF, será necesario reajustar algunos elementos, como el sistema de audio y el reloj digital, y el transmisor (o la llave smart) podría no funcionar correctamente.

PRECAUCIÓN

• Coloque siempre el interruptor de los fusibles en la posición ON durante la conducción.
• No retire repetidamente el interruptor del fusible de transporte. El interruptor del fusible podría estar desgastado.

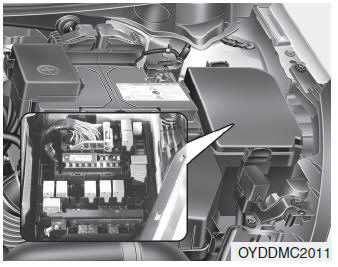

Sustitución de fusibles en el panel del compartimiento del motor

1.Desconecte la llave de contacto y todos los demás interruptores.

2.Retire la tapa de la caja de fusibles presionando el pestillo y tirando hacia arriba.

Al desconectar el fusible plano, extráigalo utilizando el clip provisto para cambiar fusibles situado en la caja de fusibles del compartimento motor. Después de extraerlo, introduzca firmemente un fusible de repuesto con el mismo amperaje.

3.Compruebe el estado del fusible extraído y sustitúyalo si está fundido.

Para sacar o para montar un fusible utilice el extractor que hay en el panel de fusible del vano del motor.

4.Coloque un fusible nuevo de las mismas características y asegúrese de que encaja firmemente en las pinzas.

Si se queda suelto, recomendamos que consulte con un distribuidor Kia autorizado.

PRECAUCIÓN

Una vez que haya comprobado la caja de fusibles del compartimiento del motor, coloque su tapa sujetándola bien. Si no, pueden producirse averías eléctricas a causa del agua que pueda entrar.

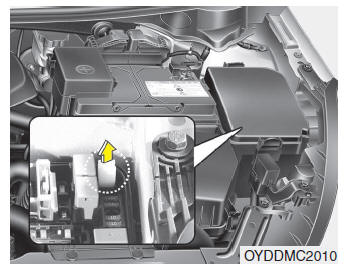

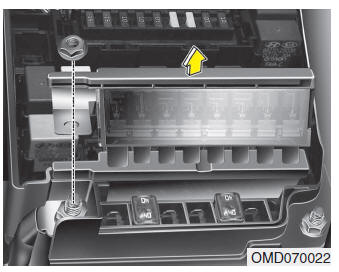

Multifusible

Si el Multifusible está quemado, desmóntelo como sigue:

1.Desconecte el cable del borne negativo de la batería.

2.Desmonte los pernos mostrados en la ilustración anterior.

3.Sustituya el fusible por otro del mismo amperaje.

4.Siga los pasos anteriores en orden inverso.

ATENCIÓN

Si se funde el multifusible, recomendamos que consulte con un distribuidor Kia autorizado.

Fuse/relay panel description

Inside the fuse/relay panel covers, you can find the fuse/relay label describing fuse/relay name and capacity.

ATENCIÓN

No todas las descripciones de los paneles de fusibles que aparecen en este manual tienen por qué ser aplicables a su vehículo. Son correctas en el momento de imprimirlo. Cuando revise la caja de fusibles de su vehículo, consulte su etiqueta.

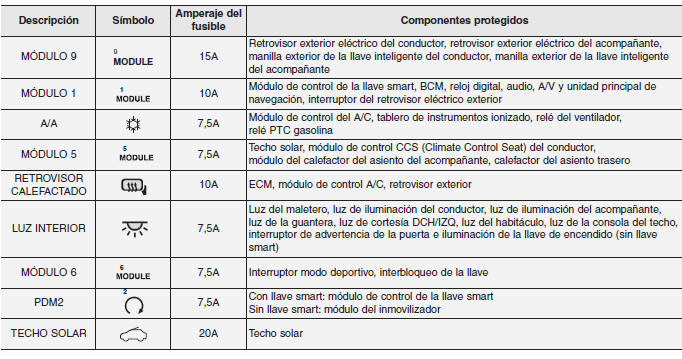

Panel de fusibles del lado del conductor

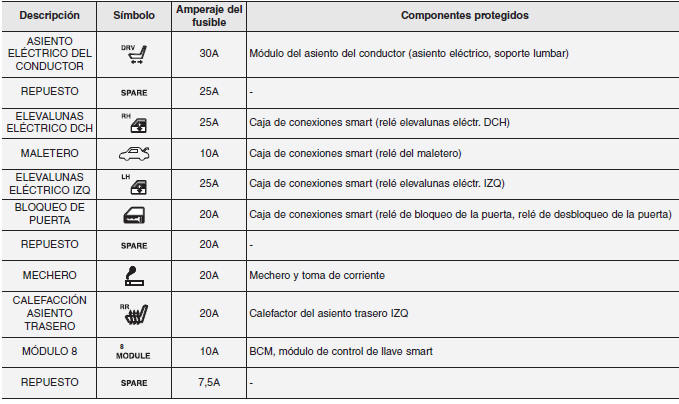

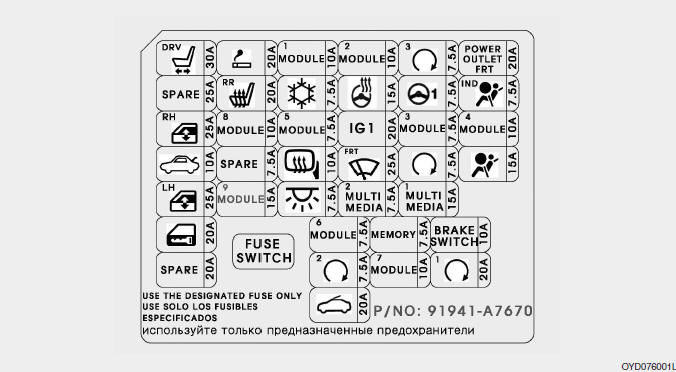

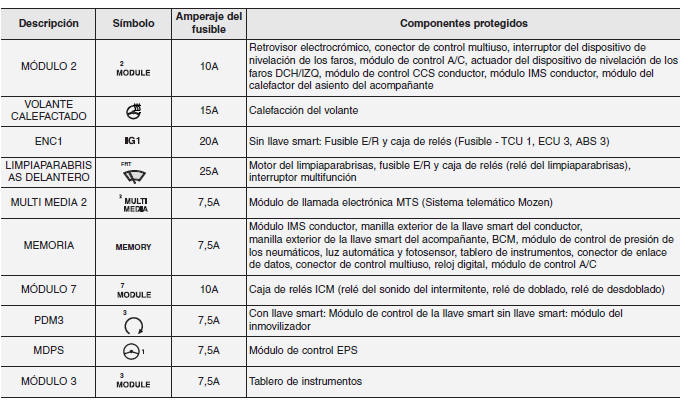

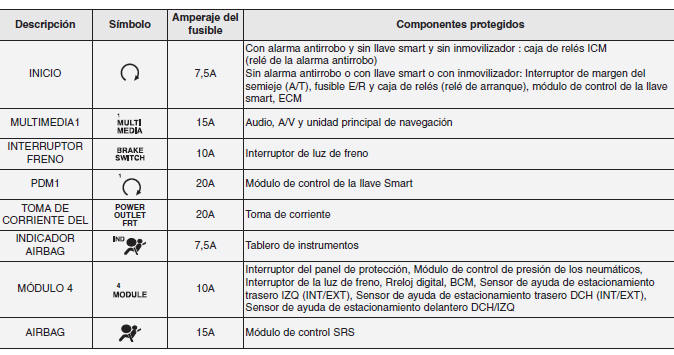

Panel de instrumentos (panel de fusibles del lado del conductor)

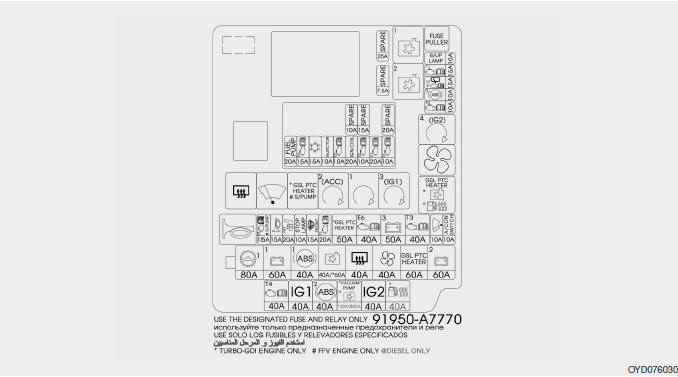

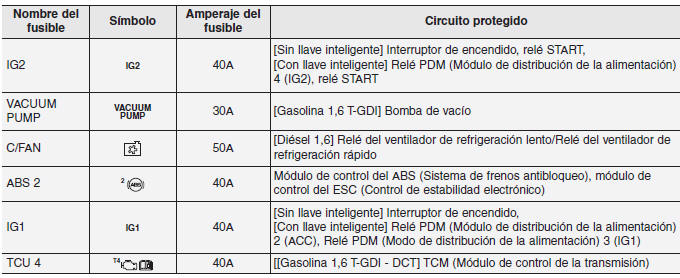

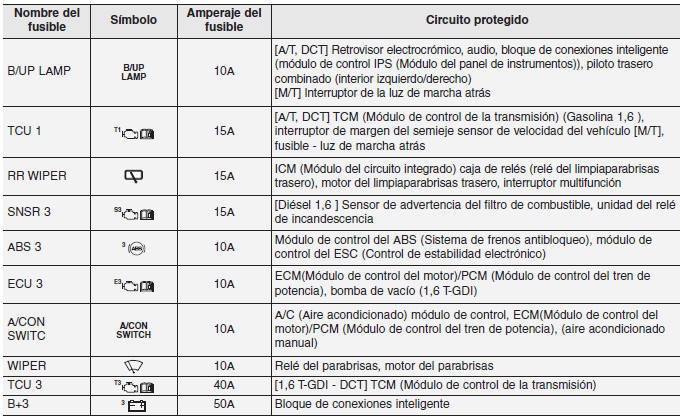

Panel de fusible del compartimiento del motor

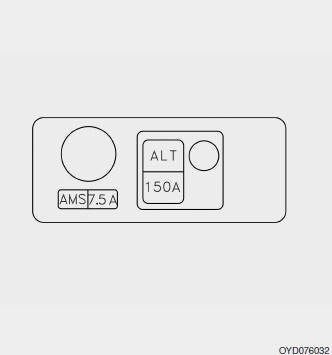

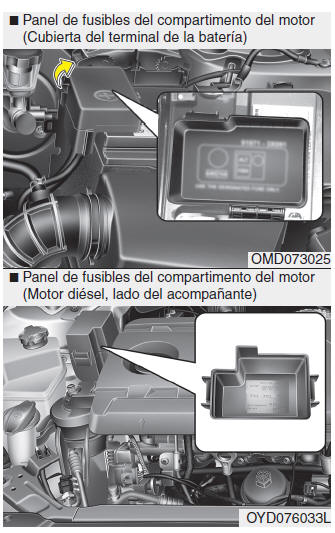

Panel de fusibles del compartimento del motor (Cubierta del terminal de la batería)

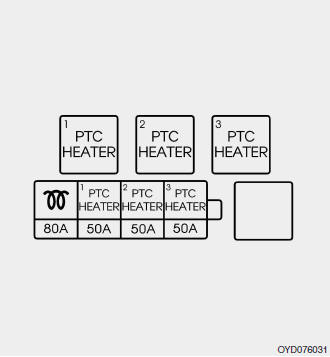

Panel de fusibles del compartimento del motor (Motor diésel, lado del acompañante)

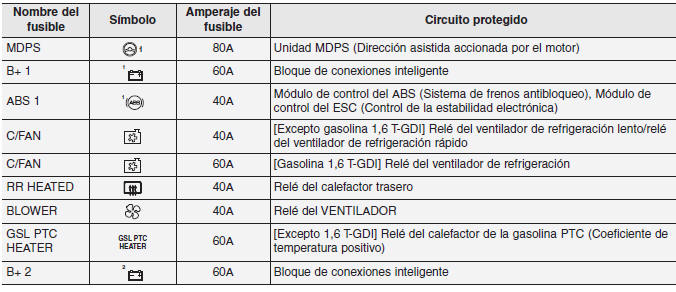

Multifusible

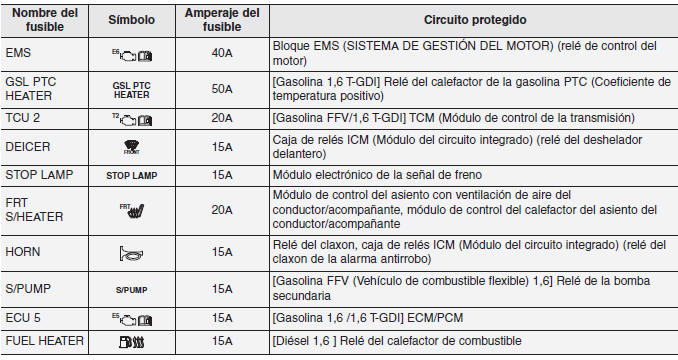

Fusible

Fusible

Fusible

M/T : Cambio manual
A/T : Cambio automático
DCT : Transmisión de embrague doble

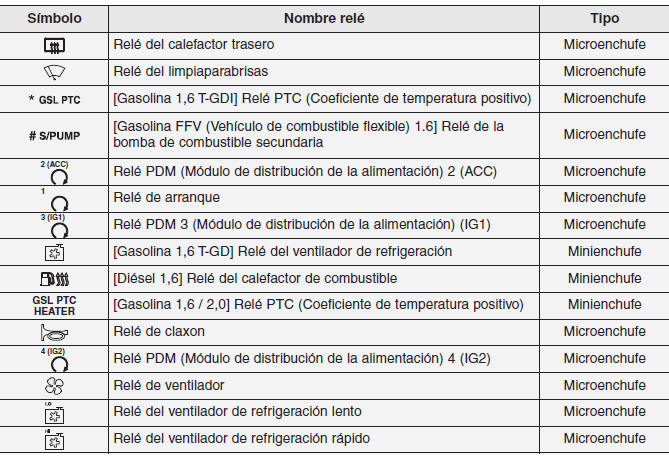

Relé
