Kia Forte: Lámparas

ADVERTENCIA - Trabajo con las luces

Antes de efectuar ningún trabajo en las luces, aplique el freno de estacionamiento a fondo, asegúrese de que la llave de contacto está puesta en la posición LOCK y apague las luces, para evitar que el vehículo se mueva repentinamente y pueda quemarse los dedos o recibir una descarga eléctrica.

Utilice únicamente lámparas de la potencia indicada.

PRECAUCIÓN

Asegúrese de reemplazar la bombilla fundida por una nueva del mismo voltaje. Si no, podría dañar el sistema de cableado eléctrico o de fusibles.

PRECAUCIÓN

Podría ser necesario ajustar la orientación de los faros después de volver a instalar el conjunto de los faros. Si tiene dudas sobre cómo cambiar u orientar los faros, recomendamos que consulte a un distribuidor Kia autorizado.

PRECAUCIÓN

• Si no dispone de las herramientas necesarias, las bombillas correctas y la experiencia, recomendamos que consulte a un distribuidor Kia autorizado. En muchos casos, es difícil reemplazar bombillas porque es necesario retirar otras partes del coche para poder extraer la bombilla. Sobre todo si tiene que extraer el conjunto de faros para retirar la(s) bombilla(s). Desmontar/montar el conjunto de faros puede perjudicar al vehículo.
• No instale una bombilla o LED adicionales. SI las instalase, la luz podría no operarse correctamente y la caja de fusibles o sistema de cableado eléctrico podría tener problemas.

ATENCIÓN

Después de una lluvia fuerte o torrencial o un lavado, las lentes de los faros y las luces traseras pueden aparecer empañadas. Esto se debe a la diferencia de temperatura entre el interior y el exterior del grupo óptico. Es parecido a la condensación que se produce en el interior de las ventanillas del vehículo cuando llueve, y no indica ningún problema del vehículo. Si entrara agua en las conexiones de la lámpara, haga que le comprueben el vehículo en un concesionario autorizado de Kia.

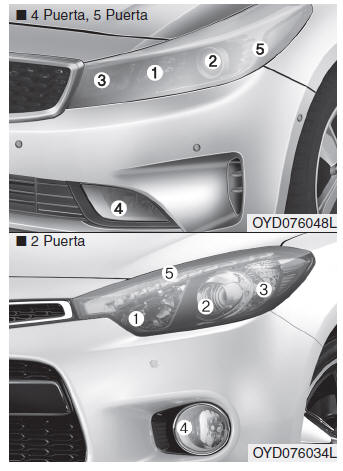

Cambio de la bombilla del faro, de posición delantera, del intermitente delantero, antiniebla delantera

1. Faro (carretera)/Luz de posición (opcional)
2. Faro (cruce)
3. Luz del intermitente delantero
4. Faro antiniebla delantero (opcional)
5. Luces diurnas/Luces de posición (Tipo LED) (opcional)

Lámpara de faro

ADVERTENCIA - Lámparas halógenas

• Las lámparas halógenas contienen un gas a presión que puede proyectar fragmentos si se rompieran.
• Manipúlelas con cuidado y evite que reciban arañazos y roces. Si las lámparas están encendidas, evite su contacto con líquidos.

  No toque nunca las lámparas con los dedos descubiertos. La grasa que quede adherida puede hacer que se caliente la lámpara excesivamente y se funda al encenderla. Solamente debe encenderse una lámpara cuando esté colocada en el faro.

• Si se daña o se agrieta una lámpara, cámbiela inmediatamente y deshágase de ella con cuidado.
• Cuando cambie una lámpara, utilice una protección ocular.

  Deje que se enfríe antes de manipularla.

1.Abra el capó.

2.Desconecte el cable negativo de la batería.

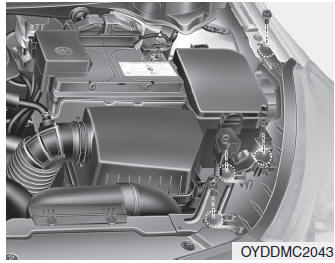

3.Afloje los pernos de retención y extraiga el conjunto del faro de la carrocería del vehículo. Si puede alcanzar la bombilla sin retirar el conjunto del faro, no es necesario que realice el paso 3 de arriba.

4.Desconecte el conector/los conectores eléctrico(s) de la parte trasera del faro.

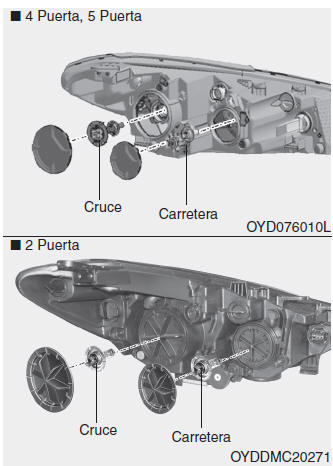

5.Retire la cubierta de la bombilla del faro girándola en sentido antihorario.

6.Desconecte el conector de la toma de la bombilla del faro.

7.Desenganche el cable de retén de la bombilla del faro presionándolo hasta abajo y luego empujándolo hacia arriba.

8. Extraiga la bombilla del conjunto del faro.

9. Instale la nueva bombilla y enganche el cable de retén en su lugar, alineándolo con la ranura de la bombilla.

10. Conecte el conector de la toma de la bombilla del faro.

11. Monte la cubierta de la bombilla del faro girándola en sentido horario.

Cambio de la bombilla de faros (Cruce, Tipo HID), posición delantera (Tipo LED)

Si la luz no se ilumina, recomendamos que haga revisar el sistema por un distribuidor Kia autorizado.

ADVERTENCIA - Faros cortos HID (opcional)

No intente cambiar o comprobar los faros cortos (bombilla XENON) ya que hay riesgo de descarga eléctrica. Si el faro corto (bombilla XENON) no funciona, recomendamos que haga revisar el sistema por un distribuidor Kia autorizado.

ATENCIÓN

Las luces HID (descarga de alta intensidad) tienen un rendimiento superior al de las bombillas halógenas.

Los fabricantes de luces HID calculan que duran el doble o más que las bombillas halógenas, según la frecuencia de uso. Es probable que deban cambiarse en algún momento de la vida útil del vehículo. Ciclos más frecuentes de encendido y apagado de los faros de lo que es habitual acortan la vida útil de las luces HID. Las luces HID no fallan del mismo modo que las luces incadescentes halógenas. Si un faro se apaga después de haber estado iluminado durante cierto periodo pero de enciende de nuevo inmediatamente accionando el interruptor, es posible que la luz HID deba cambiarse. Los componentes de la luz HID son más complejos que los de las bombillas halógenas convencionales, por lo que los costes de cambio son también mayores.

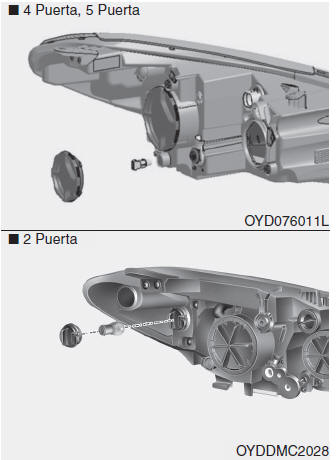

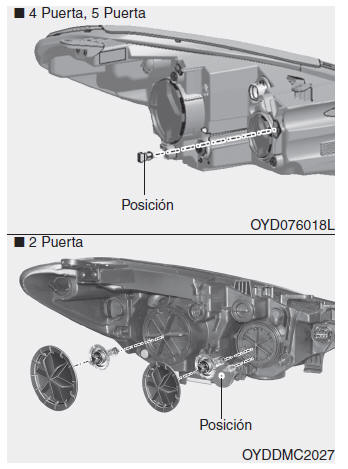

Luz de posición (opcional)

Siga las pasos 1 a 4 de la página anterior.

5.Retire el portalámparas y la bombilla tirando de los mismos hacia fuera.

6.Monte una bombilla nueva en el portalámparas e introduzca el portalámparas.

7.Reinstale el conjunto de la luz en la carrocería del vehículo.

Luz del intermitente

Siga las pasos 1 a 4 de la página anterior.

5. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del portalámparas se alineen con las ranuras del conjunto.

6. Extraiga la bombilla del portalámparas presionándola y girándola en sentido antihorario hasta que las lengüetas de la bombilla se alineen con las ranuras del portalámparas. Extraiga la bombilla del portalámparas.

7.Inserte una nueva bombilla en el portalámparas y gírela hasta que encastre en su posición correcta.

8.Monte de nuevo el portalámparas en el conjunto alineando las lengüetas del portalámparas con las ranuras del conjunto. Inserte el casquillo en el conjunto y gire el casquillo en sentido horario.

9.Reinstale el conjunto de la luz en la carrocería del vehículo.

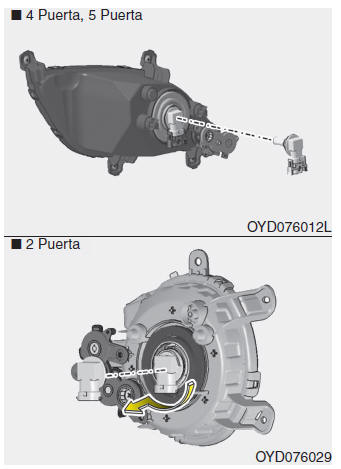

Faro antiniebla delantero (opcional)

1.Desconecte el cable negativo de la batería.

2. Retire los tornillos situados debajo del parachoques delantero.

3.Desconecte el conector eléctrico del portalámparas.

4. Extraiga el portalámparas del conjunto de la carcasa girando el portalámparas en sentido antihorario hasta que las lengüetas del portalámparas se alineen con las ranuras de la carcasa.

5.Monte de nuevo el portalámparas en la carcasa alineando las lengüetas del portalámparas con las ranuras de la carcasa. Inserte el portalámparas en la carcasa y gire el casquillo en sentido horario.

6.Conecte el conector eléctrico al portalámparas.

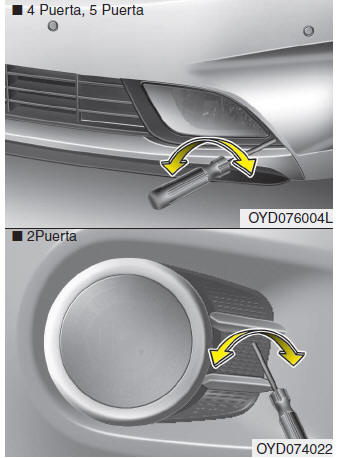

Orientación de las luces antiniebla delanteras

Las luces antiniebla delanteras pueden orientarse del mismo modo que los faros.

Con las luces antiniebla delanteras y la batería en estado normal, oriente las luces antiniebla delanteras.

Para orientar las luces antiniebla delanteras hacia arriba o hacia abajo, gire el destornillador en sentido horario o antihorario.

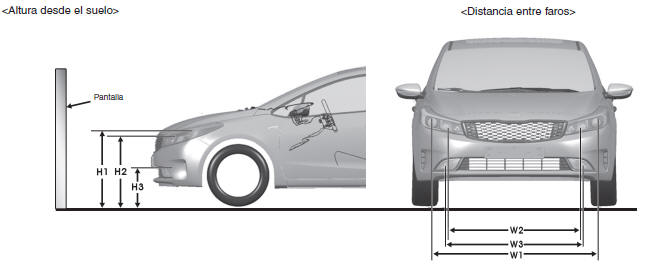

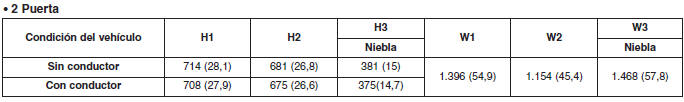

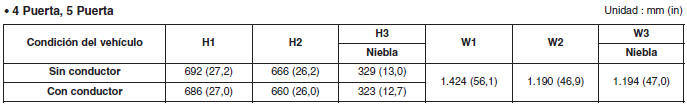

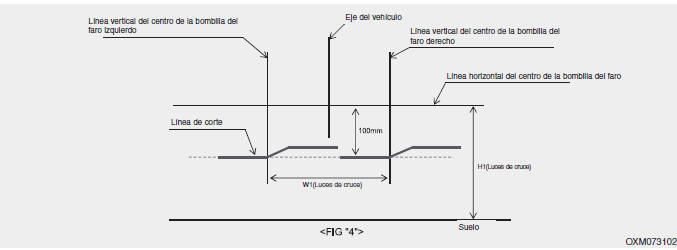

Punto de orientación

H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
H3: Altura entre el centro de la bombilla de la luz antiniebla y el suelo
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros (luz de carretera)
W3: Distancia entre los centros de las dos luces antiniebla

4 Puerta, 5 Puerta

2 Puerta

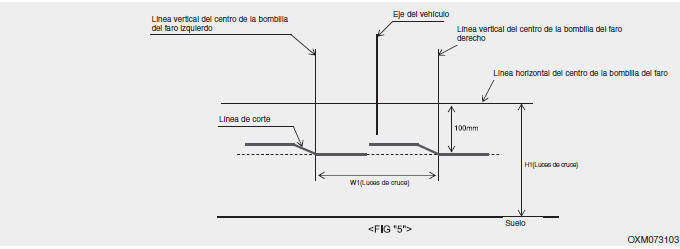

Luz de cruce del faro (Conducción a la izquierda)

1. Encienda la luz de cruce con el conductor en el interior.

2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.

3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.

4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.

Luz de cruce del faro (Conducción a la derecha)

1. Encienda la luz de cruce con el conductor en el interior.

2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.

3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.

4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.

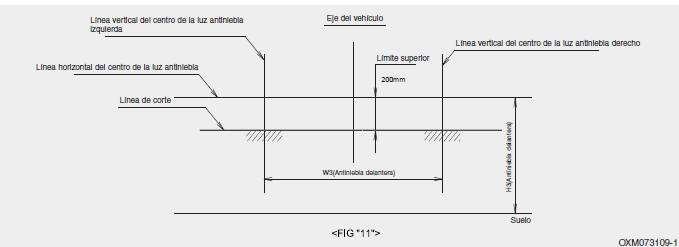

Faros antiniebla delanteros

1. Encienda la luz antiniebla delantera con el conductor en el interior.

2. La línea de corte debería proyectarse en el margen permitido (zona sombreada).

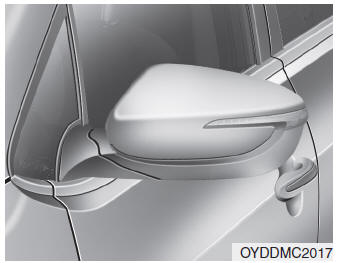

Sustitución de la lámpara del intermitente lateral

Si la bombilla no se ilumina, recomendamos que haga revisar el sistema por un distribuidor Kia autorizado.

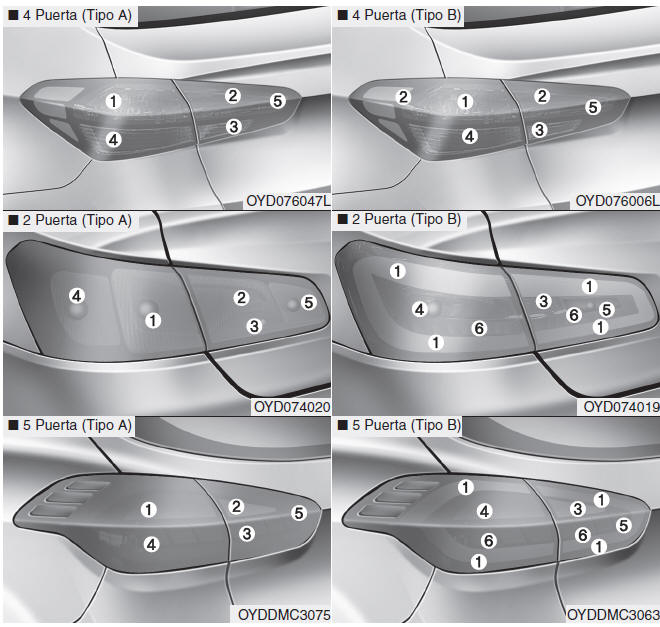

Sustitución de la lámpara del grupo óptico posterior

1. Luz de freno y piloto trasero o luz de freno
2. Luz piloto trasero
3. Luz de marcha atrás
4. Intermitente de giro trasero
5. Piloto antiniebla trasera (opcional)
6. Luz de freno y piloto trasero o luz de freno (LED)

Luz exterior

4 Puerta, 2 Puerta

1.Apague el motor.

2.Abra la puerta del maletero.

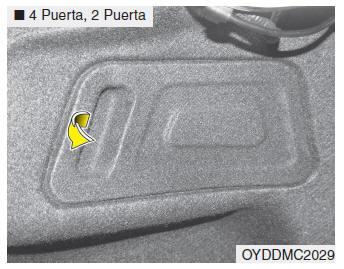

3.Desmonte la cubierta de mantenimiento tirando de la misma.

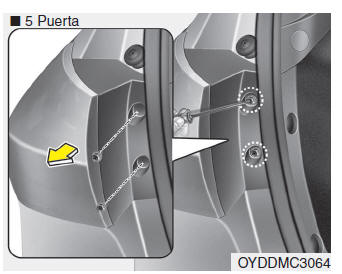

5 Puerta

1.Apague el motor, 2.Abra el portón trasero.

3. Afloje los tornillos del grupo óptico con un destornillador de punta Phillips.

4. Retire el grupo de luces trasero de la carrocería del vehículo.

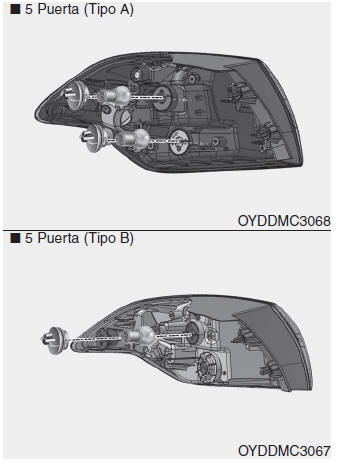

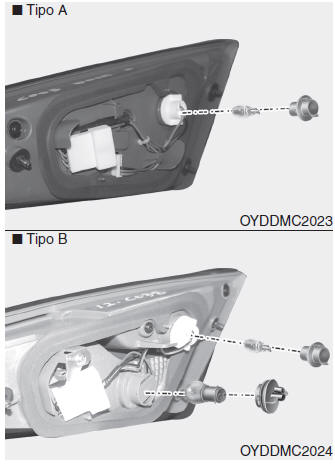

Piloto del freno y trasero y luz intermitente

1. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del portalámparas se alineen con las ranuras del conjunto.

2. Extraiga la bombilla del portalámparas presionándola y girándola en sentido antihorario hasta que las lengüetas de la bombilla se alineen con las ranuras del portalámparas. Extraiga la bombilla del portalámparas.

3.Inserte una nueva bombilla en el portalámparas y gírela hasta que encastre en su posición correcta.

4.Monte de nuevo el portalámparas en el conjunto alineando las lengüetas del portalámparas con las ranuras del conjunto. Empuje el portalámparas en el conjunto y gírelo en sentido horario.

5.Monte la cubierta de mantenimiento colocándola en el hueco de mantenimiento.

Piloto del freno y trasero (Tipo LED)

Si la luz no funciona, recomendamos que haga revisar el sistema por un distribuidor Kia autorizado.

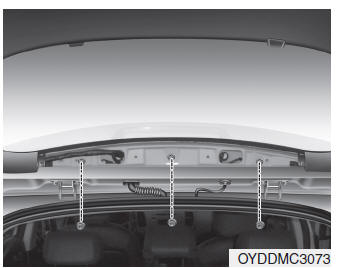

Luz interior

4 Puerta, 2 Puerta

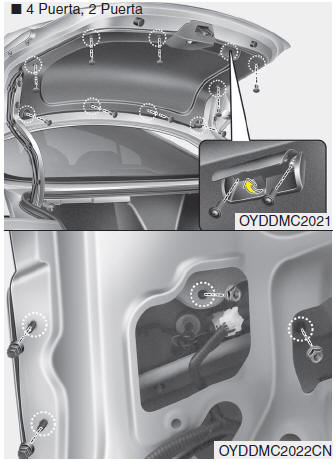

1.Abra el maletero.

2. Afloje los tornillos de retención de la cubierta de la puerta del maletero y saque la cubierta.

3.Desconecte el conector y después desmonte las tuercas girándolas en sentido antihorario.

Luz de marcha atrás, piloto antiniebla

4 Puerta, 2 Puerta

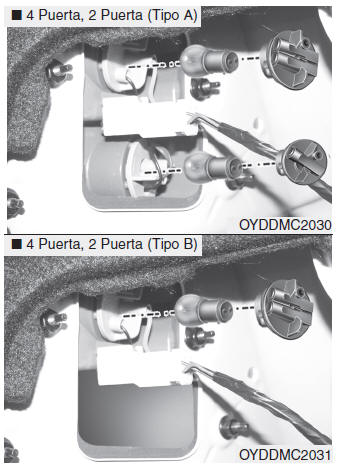

1.Desmonte el conjunto de la luz.

2. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del portalámparas se alineen con las ranuras del conjunto.

3.Desmonte la bombilla tirando de ella.

4.Inserte una nueva bombilla en el portalámparas.

5. Monte el conjunto de la luz al maletero.

6.Vuelva a instalar las tuercas y el conector y después la cubierta del maletero colocando el tornillo.

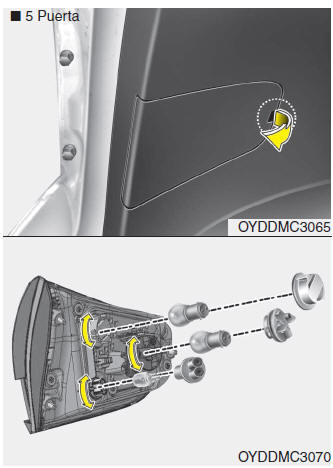

5 Puerta

1.Apague el motor.

2.Abra el portón trasro.

3.Demonte la cubierta.

4. Retire el casquillo del conjunto de las luces haciéndolo girar en sentido contrario a las agujas del reloj hasta que sus patillas queden alineadas con las ranuras del conjunto.

5.Retire la lámpara del casquillo haciendo presión sobre ella y girándola en sentido contrario a las agujas del reloj hasta que las patillas queden alineadas con las ranuras del casquillo. Saque la lámpara del casquillo.

6.Inserte una lámpara nueva en el casquillo y gírela hasta que encaje en su sitio.

7.Instale el casquillo en el conjunto haciendo que sus patillas queden alineadas con las ranuras. Empuje el casquillo en el alojamiento y gírelo en el sentido de las agujas del reloj.

8.Vuelva poner la tapa de servicio empujándola en el alojamiento.

Piloto del freno/trasero (Tipo LED)

Si la luz no funciona, recomendamos que haga revisar el sistema por un distribuidor Kia autorizado.

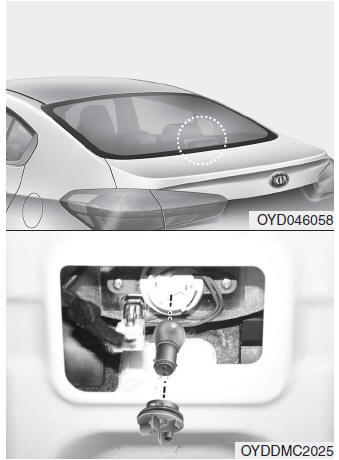

Cambio de la tercera luz del freno

4 Puerta

1.Abra el maletero.

2.Desmonte la calvija girándola en sentido antihorario hasta que las lengüetas de la clavija se alineen con las ranuras.

3. Extraiga la bombilla del portalámparas presionándola y girándola en sentido antihorario hasta que las lengüetas de la bombilla se alineen con las ranuras del portalámparas. Extraiga la bombilla del portalámparas.

4.Inserte una nueva bombilla en el portalámparas y gírela hasta que encastre en su posición correcta.

5.Monte de nuevo el portalámparas en el conjunto alineando las lengüetas del portalámparas con las ranuras del conjunto. Empuje el portalámparas en el conjunto y gírelo en sentido horario.

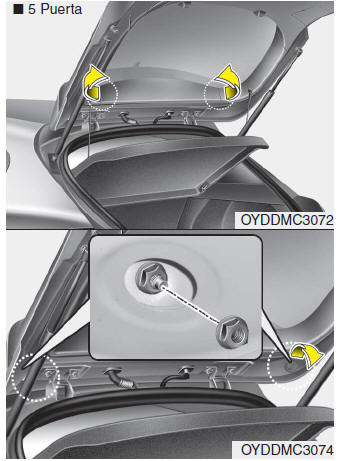

5 Puerta

1.Abra el portón trasero.

2.Desmonte con cuidado la cubierta central del revestimiento del portón trasero.

3.Desconecte el conector eléctrico.

4.Afloje las tuercas retén y desmonte el spoiler.

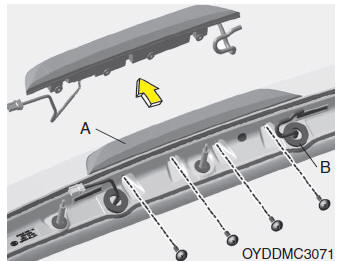

5.Desmonte el conjunto de la tercera luz de freno (A) después de aflojar las tuercas y la boquilla del lavaparabrisas (B).

6.Vuelva a montar el nuevo conjunto de la luz siguiendo el orden inverso al desmontaje.

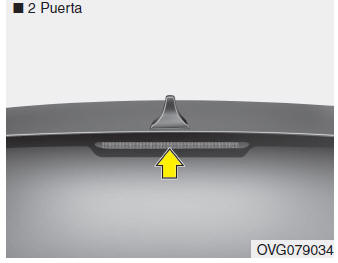

2 Puerta

Si la luz no se ilumina, recomendamos que haga revisar el Sistema por un distribuidor Kia autorizado. Un técnico especializado debe revisar o reparar la alta luz de freno elevada, ya que puede afectar al rendimiento del airbag de cortina o a los daños relacionados con las piezas interiores del vehículo.

Cambio de la bombilla de la luz de la matrícula

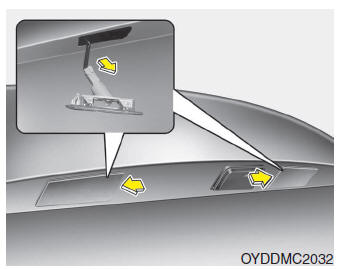

1.Desmoente la cubierta presionándola en la dirección de las flechas.

2.Desmonte el portalámaparas girándolo en sentido antihorario.

3. Extraiga la bombilla tirando de ella hacia fuera.

4.Monte una bombilla nueva.

5.Monte de nuevo el conjunto de la bombilla firmemente con los tornillos de fijación.

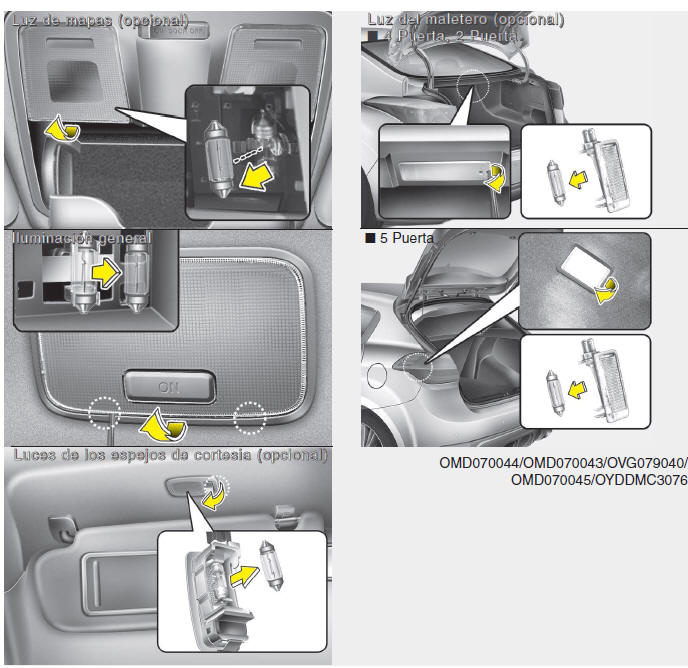

Sustitución de la lámpara de la luz interior

1.Haga palanca cuidadosamente con un destornillador plano sobre la lente separándola del alojamiento.

2.Retire la lámpara tirando de ella hacia afuera.

3.Monte una lámpara nueva en el casquillo.

ADVERTENCIA

Antes de manipular las luces interiores, compruebe que se ha pulsado el interruptor a la posición de "OFF" para no quemarse los dedos o recibir una descarga eléctrica.

4. Alinee las patillas con las muescas del alojamiento de la luz interior y encaje la lente en su sitio.

PRECAUCIÓN

Tenga cuidado de no utilizar lentes dañadas o sucias, lengüenta de lentes o unas muescas de plástico.
