Seat Leon (2013-2020) Manual de Taller: Equipo de teléfono

Micrófono para teléfono -R38-: desmontar y montar

Micrófono para teléfono -R38-: desmontar y montar, vehículos con alarma

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de encendido.

- Desmontar la luz interior delantera -W1-.

- Soltar el conector -3- del micrófono para teléfono -R38- y desacoplarlo.

- Sacar el micrófono para teléfono -R38--3- de la carcasa de la luz interior delantera -W1--1-, haciendo palanca.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

Micrófono para teléfono -R38-: desmontar y montar, vehículos sin alarma

Desmontar

- Desconectar el encendido y todos los consumidores eléctricos y extraer la llave de encendido.

- Desmontar la luz interior delantera -W1-.

- Soltar el conector -1- del micrófono para teléfono -R38- y desacoplarlo.

- Sacar el micrófono para teléfono -R38--1- de la carcasa de la luz interior delantera -W1--2-, haciendo palanca.

Montar

Efectuar el montaje siguiendo el orden inverso de operaciones.

Cuadro de montaje - Unidad de micrófono

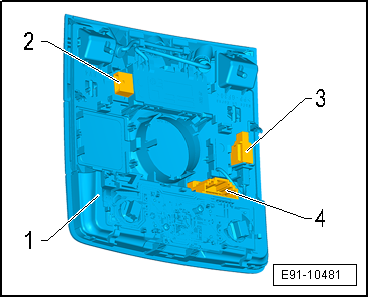

Cuadro de montaje - Unidad de micrófono, vehículos con alarma

1 - Carcasa luz interior delantera -W1-

2 - Sensor para vigilancia del habitáculo -G273-

3 - Micrófono para teléfono -R38-

• Desmontar y montar

4 - Luz interior delantera -W1-

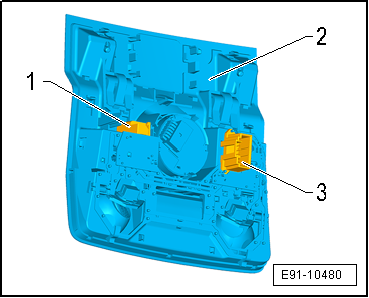

Cuadro de montaje - Unidad de micrófono, vehículos sin alarma

1 - Micrófono para teléfono -R38-

• Desmontar y montar

2 - Carcasa luz interior delantera -W1-

3 - Luz interior delantera -W1-

• Desmontar y montar

Estructura - Teléfono

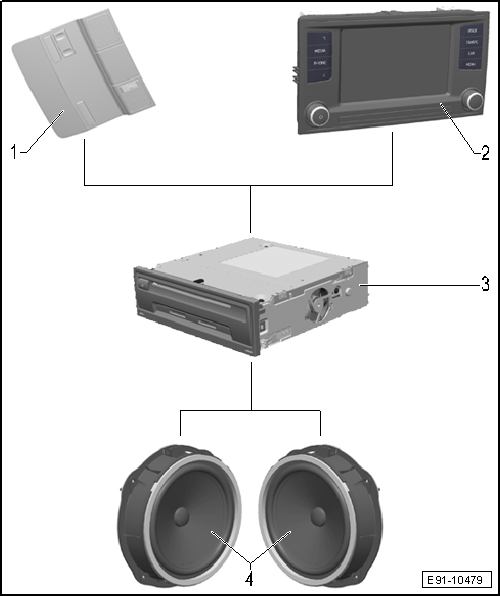

Estructura - Teléfono Media System Colour / Media System Plus

• Manos libres Bluetooth en la unidad de control del sistema electrónico de información 1 -J794-

Se ha montado la unidad de control del sistema electrónico de información 1 -J794- con micrófono para teléfono -R38- y sirve de dispositivo manos libres. La conexión con el teléfono móvil -R54- se establece mediante Bluetooth.

La antena para Bluetooth -R152- va integrada en la unidad de control del sistema electrónico de información 1 -J794-.

1 - Micrófono para teléfono -R38-, en la luz interior delantera -W1-

2 - Pantalla de la unidad de control de la unidad de mandos con pantalla para información, delante -J685- en la parte central del tablero de instrumentos

3 - Unidad de control del sistema electrónico de información 1 -J794- en la guantera

4 - Sistemas de sonido

La localización de averías se realiza a través de la Localización de averías.

Notas sobre la tecnología Bluetooth

Se utiliza una comunicación de radiofrecuencia estandarizada para la transmisión de datos entre la unidad de control del sistema electrónico de información 1 -J794- y el teléfono móvil -R54- - la tecnología Bluetooth.

En la unidad de control del sistema electrónico de información 1 -J794- se encuentra una unidad de emisión/recepción adicional. Una antena para Bluetooth -R152- comunica la unidad de control del sistema electrónico de información 1 -J794- y el teléfono móvil -R54-, de modo que sea posible utilizar el teléfono móvil -R54- en modo inalámbrico, es decir, sin conexión cableada.

El alcance de la radiocomunicación es de aprox. 10 m.

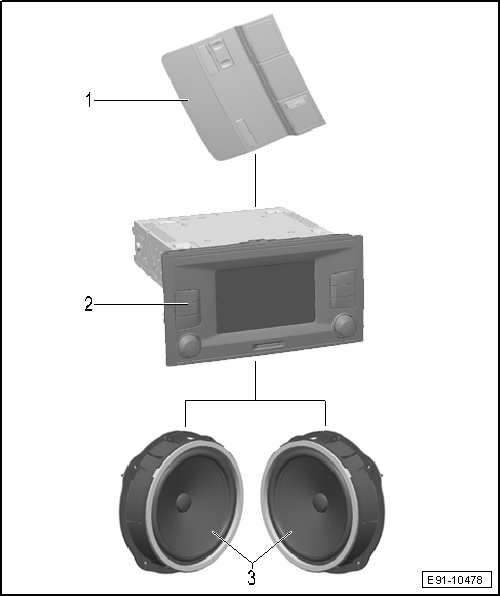

Estructura - Teléfono, Media System Touch

• Manos libres Bluetooth en la radio -R-

Se ha montado la radio -R- con micrófono para teléfono -R38- y sirve de dispositivo manos libres. La conexión con el teléfono móvil -R54- se establece mediante Bluetooth.

La antena para Bluetooth -R152- va integrada en la radio -R-.

1 - Micrófono para teléfono -R38-, en la luz interior delantera -W1-

2 - Radio -R- en la parte central del tablero de instrumentos

3 - Sistemas de sonido

La localización de averías se realiza a través de la Localización de averías.

Notas sobre la tecnología Bluetooth

Se utiliza una comunicación de radiofrecuencia estandarizada para la transmisión de datos entre la radio -R- y el teléfono móvil -R54- - la tecnología Bluetooth.

En la radio -R- se encuentra una unidad de emisión/recepción adicional. Una antena para Bluetooth -R152- comunica la radio -R- y el teléfono móvil -R54-, de modo que sea posible utilizar el teléfono móvil -R54- en modo inalámbrico, es decir, sin conexión cableada.

El alcance de la radiocomunicación es de aprox. 10 m.
