Peugeot 308: Enganche de remolque
con bola desmontable sin
herramientas (berlina)
Presentación
La instalación y el desmontaje de la bola de
remolque de este sistema de remolcado de
origen no requieren ninguna herramienta.
![Peugeot 308. Presentación](images/books/111/peugeot_308_herramientas_berlina__531.jpg)

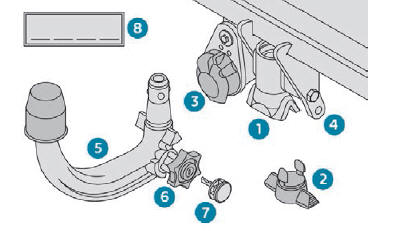

- Soporte.
- Obturador de protección.
- Enchufe de conexión.
- Anilla de seguridad.
- Bola de remolque desmontable.
- Ruedecilla de bloqueo/desbloqueo.
- Cerradura de seguridad con llave.
- Etiqueta para anotar las referencias de la
llave.
![Peugeot 308. Presentación](images/books/111/peugeot_308_herramientas_berlina__532.jpg)

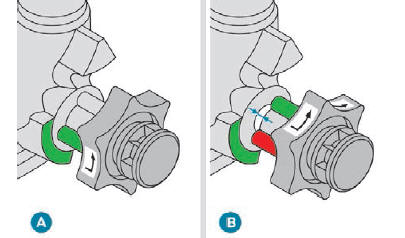

- En posición bloqueada (marcas verdes
enfrentadas), la ruedecilla está en
contacto con la bola de remolque (no hay
separación).
- En la posición desbloqueada (marca roja
opuesta a la marca verde), la ruedecilla
ya no está en contacto con la bola de
remolque (separación de unos 5 mm).
Los remolques con luces de LED no son
compatibles con el mazo de cables de
este dispositivo.
Para ver las características técnicas y,
en particular, las cargas remolcables en
función del vehículo, consulte el apartado
correspondiente.
Para conducir de forma segura con un
Dispositivo de enganche de remolque,
consulte el apartado correspondiente.
Montaje de la bola
![Peugeot 308. Montaje de la bola](images/books/111/peugeot_308_herramientas_berlina__533.jpg)

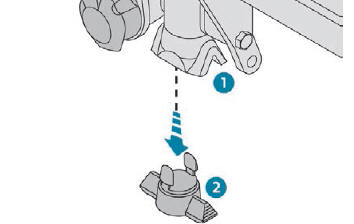

- Bajo el paragolpes trasero, retire el
obturador de protección 2 del soporte de
fijación 1 de la bola.
![Peugeot 308. Montaje de la bola](images/books/111/peugeot_308_herramientas_berlina__534.jpg)

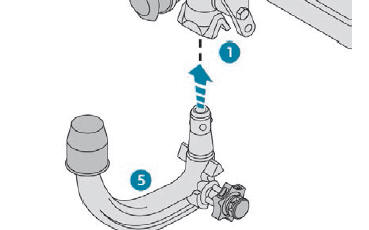

- Introduzca el extremo de la bola 5 en
el soporte 1 y empújela hacia arriba; el
bloqueo se realizará automáticamente.
![Peugeot 308. Montaje de la bola](images/books/111/peugeot_308_herramientas_berlina__535.jpg)

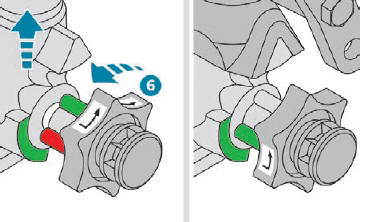

- La ruedecilla 6 efectúa un cuarto de vuelta
en el sentido inverso a las agujas del reloj;
tenga cuidado de no dejar las manos cerca.
![Peugeot 308. Montaje de la bola](images/books/111/peugeot_308_herramientas_berlina__536.jpg)

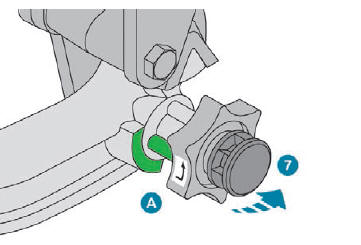

- Compruebe que el mecanismo está
correctamente bloqueado (posición A).
- Bloquee la cerradura 7 utilizando la llave.
![Peugeot 308. Montaje de la bola](images/books/111/peugeot_308_herramientas_berlina__537.jpg)

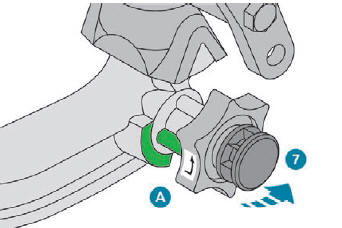

- Retire siempre la llave. La llave no puede
retirarse si la cerradura está abierta.
- Fije el protector en la cerradura.
![Peugeot 308. Montaje de la bola](images/books/111/peugeot_308_herramientas_berlina__538.jpg)

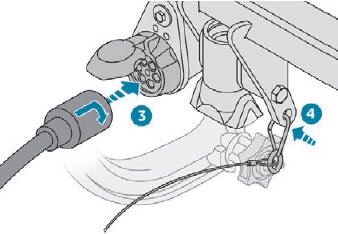

- Retire la tapa de protección de la bola de
enganche de remolque.
- Fije el remolque en la bola de enganche.
- Enganche el cable del remolque a la anilla
de seguridad 4 del soporte.
- Inserte el enchufe del remolque y dele un
cuarto de vuelta para conectarlo a la toma
eléctrica 3 del soporte.
Desmontaje de la bola de enganche de remolque
![Peugeot 308. Desmontaje de la bola de enganche de remolque](images/books/111/peugeot_308_herramientas_berlina__539.jpg)

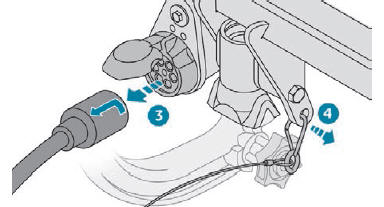

- Dé un cuarto de vuelta y tire del enchufe
del remolque para desconectarlo de la toma
eléctrica 3 del soporte.
- Suelte el cable del remolque de la anilla de
seguridad 4 del soporte.
- Suelte el remolque de la bola.
- Vuelva a colocar la tapa de protección
sobre la bola de enganche.
![Peugeot 308. Desmontaje de la bola de enganche de remolque](images/books/111/peugeot_308_herramientas_berlina__540.jpg)

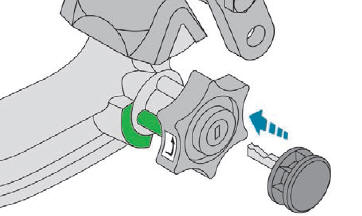

- Retire el protector de la cerradura y póngalo
sobre la cabeza de la llave.
![Peugeot 308. Desmontaje de la bola de enganche de remolque](images/books/111/peugeot_308_herramientas_berlina__541.jpg)

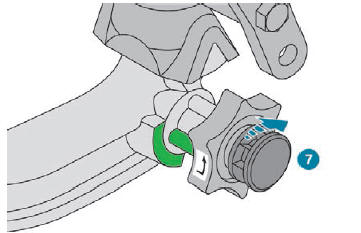

- Inserte la llave en la cerradura 7.
- Abra la cerradura utilizando la llave.
![Peugeot 308. Desmontaje de la bola de enganche de remolque](images/books/111/peugeot_308_herramientas_berlina__542.jpg)

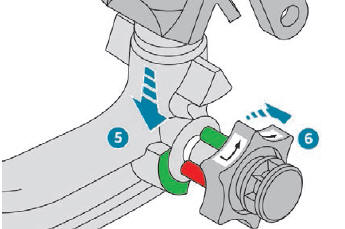

- Sujete firmemente la bola 5 con una mano,
y con la otra tire y gire la ruedecilla 6 en el
sentido de las agujas del reloj al máximo; no
suelte la ruedecilla.
![Peugeot 308. Desmontaje de la bola de enganche de remolque](images/books/111/peugeot_308_herramientas_berlina__543.jpg)

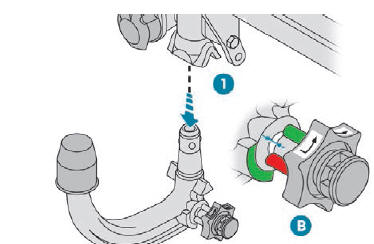

- Extraiga la bola por la base de su soporte 1.
- Suelte la ruedecilla; esta se bloquea
automáticamente en posición desbloqueada
(posición B).
![](images/books/111/peugeot_308_herramientas_berlina__544.jpg)

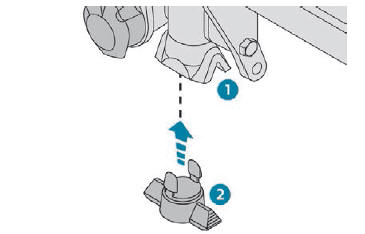

- Vuelva a montar el obturador de protección
2 en el soporte 1.
- Guarde con cuidado la bola de enganche
de remolque en su funda protegida de los
golpes y la suciedad.
Mantenimiento
El funcionamiento correcto solo es posible si la
bola de remolque y su soporte están limpios.
Antes de limpiar el vehículo con un chorro a
alta presión, la bola debe desmontarse y el
obturador debe insertarse en el soporte.
Coloque la etiqueta incluida en un lugar
visible, cerca del soporte o en el interior
del maletero.
Para cualquier intervención en el
dispositivo de enganche de remolque,
diríjase a la red PEUGEOT o a un taller
cualificado.
