Peugeot 308: Enganche de remolque con bola desmontable sin herramientas (SW)

Presentación

La instalación y el desmontaje de la bola de remolque de este sistema de remolcado de origen no requieren ninguna herramienta.

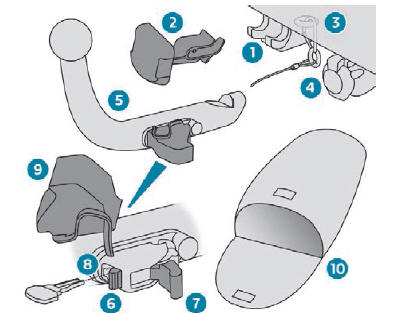

1. Soporte.
2. Obturador de protección.
3. Anilla de seguridad.
4. Enchufe de conexión.
5. Bola de remolque desmontable.
6. Cerrojo de bloqueo/desbloqueo.
7. Pestillo de bloqueo/desbloqueo.
8. Cerradura de seguridad con llave.
9. Tapón de protección del sistema de bloqueo.
10. Bolsa de almacenamiento.

A. Posición bloqueada

El cerrojo está colocado a la derecha.

El pestillo está dirigido hacia atrás.

B. Posición desbloqueada

El candado está posicionado a la izquierda.

El pestillo está dirigido hacia adelante.

Respete la legislación vigente en el país por el cual circula.

Para encontrar las masas remolcables para su vehículo, consulte el apartado "Características técnicas".

Para conducir de forma segura con un Dispositivo de enganche de remolque, consulte el apartado correspondiente.

Mantenimiento

El funcionamiento correcto solo es posible si la bola de remolque y su soporte están limpios.

Antes de limpiar el vehículo con un chorro a alta presión, la bola debe desmontarse y el obturador debe insertarse en el soporte.

Para cualquier intervención en el dispositivo de enganche de remolque, diríjase a la red PEUGEOT o a un taller cualificado.

Montaje de la bola

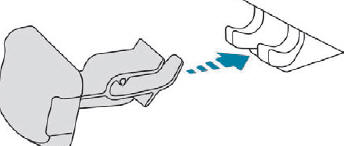

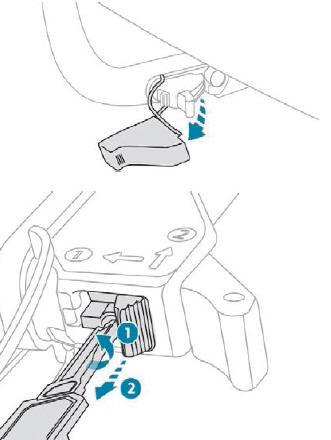

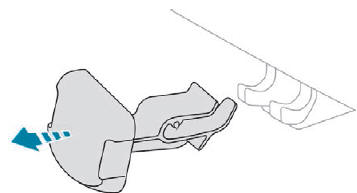

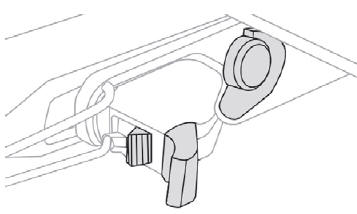

• Bajo el paragolpes trasero, suelte y retire el obturador de protección del soporte de fijación.

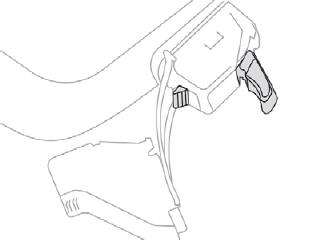

• En la bola de enganche, empuje el cerrojo hacia la izquierda y manténgalo desplazado.

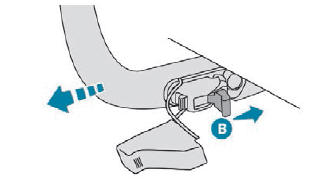

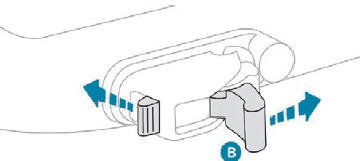

• Al mismo tiempo, empuje el pestillo hacia adelante para desbloquear el mecanismo (posición B).

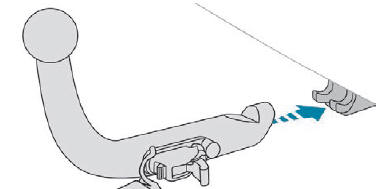

• Introduzca el extremo de la bola en el soporte de fijación y empújelo hasta el fondo.

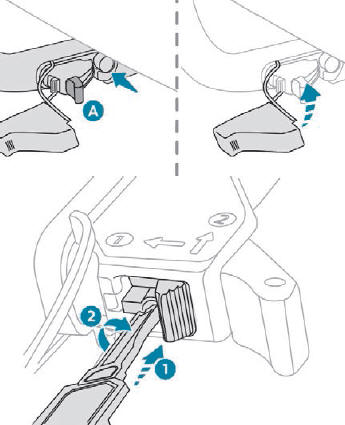

• Asegúrese de que las dos piezas estén perfectamente en contacto con las muescas del soporte, que el pestillo vuelve hacia atrás y que el candado esté hacia la derecha para bloquear el mecanismo (posición A).
• Introduzca la llave en la cerradura y gírela hacia la derecha.
• Retire la llave de la cerradura.
• Coloque el tapón de protección y fíjelo en su posición girándolo hacia la izquierda.

• Fije el remolque en la bola de enganche.
• Enganche el cable de seguridad del remolque a la anilla de seguridad, montada en el soporte de la bola.

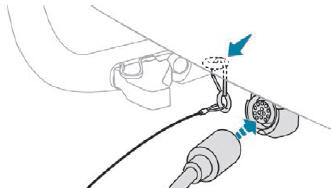

• Levante la tapa de protección de la toma de unión y conecte el enchufe eléctrico del remolque.

Desmontaje de la bola de enganche de remolque

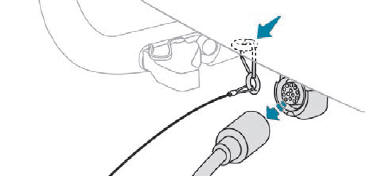

• Desconecte el enchufe eléctrico del remolque de la toma de unión del soporte.
• Suelte el cable de seguridad del remolque de la anilla del soporte.
• Suelte el remolque de la bola.

• Suelte y retire el tapón de protección mediante un movimiento de rotación hacia la derecha.
• Introduzca la llave en la cerradura y gírela hacia la izquierda.
• Retire la llave de la cerradura.

• En la bola de enganche, empuje el cerrojo hacia la izquierda y manténgalo desplazado.
• Al mismo tiempo, empuje el pestillo hacia adelante para desbloquear el mecanismo (posición B).
• Empuje a fondo el pestillo y retire la bola de enganche de remolque tirando de ella hacia usted.

• Monte y fije el obturador de protección en el soporte de fijación, situado bajo el paragolpes trasero.
• Guarde la bola de remolque en su bolsa.
