Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Depósito de combustible

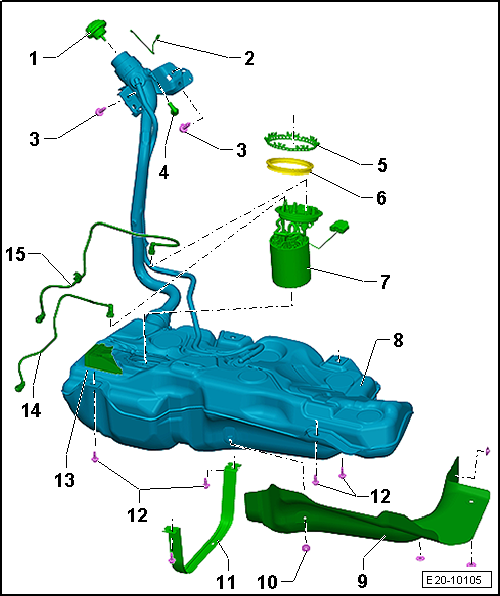

Cuadro de montaje - Depósito de combustible,
vehículos con tracción delantera y eje trasero multibrazo
1 - Tapón
- Cerrar hasta que se oiga cómo encaja
- Enganchado al conjunto tapa de acceso al depósito con un cable de
seguridad
2 - Conexión a masa
- Para boca de carga de combustible
- Para descargar la carga electrostática
3 - Manguito de respiración
4 - Tornillo
- 2 unidades
- Sustituir después del desmontaje
- 8 Nm + 90º
5 - Anillo de cierre
6 - Retén
7 - Unidad de alimentación de combustible
- Cuadro de montaje
- Desmontar y montar
- Con sensor para indicador del nivel de combustible -G-
- Sensor del indicador del nivel de combustible -G-: desmontar y montar
- Con la bomba de combustible para preelevación -G6-
- Comprobar la bomba de combustible para preelevación -G6-
- Tubos de combustible en la unidad de alimentación de combustible
- Posición de montaje
8 - Depósito de combustible
9 - Chapa calorífuga
- Para depósito de combustible
10 - Arandelas de seguridad
- 4 unidades
- Para la chapa de protección térmica
11 - Cinta de sujeción
- Observar la posición de montaje correcta
- A la hora del desmontaje hay que marcar el sentido de la marcha
12 - Tornillo
- Sustituir después del desmontaje
- 20 Nm + 90º
- 4 unidades
13 - Soporte
- Para unidad de control para bomba de combustible -J538-
- Desmontar y montar unidad de control para bomba de combustible -J538-
14 - Tubo de alimentación de combustible
- Va al filtro de combustible
- Enclipsado en el depósito de combustible
- No doblar
- Para sacarlo hay que oprimir la tecla de desbloqueo prevista en el
elemento de empalme
- Al bloquear los acoplamientos rápidos debe oírse cómo encajan
- Tirar de los acoplamientos rápidos para comprobar si están montados
correctamente.
- Abrir los acoplamientos rápidos
15 - Tubo de retorno de combustible
- Viene del motor
- No doblar
- Enclipsado en el depósito de combustible
- Para sacarlo hay que oprimir la tecla de desbloqueo prevista en el
elemento de empalme
- Al bloquear los acoplamientos rápidos debe oírse cómo encajan
- Tirar de los acoplamientos rápidos para comprobar si están montados
correctamente.
- Abrir los acoplamientos rápidos

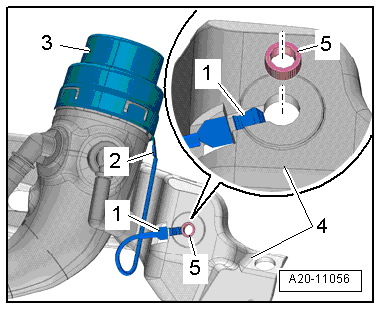

Conexión a masa para boca de carga de combustible
- Disponer la conexión a masa tal y como muestra la figura.
- Comprobar que los siguientes conectores están acoplados
correctamente:
- Conector -2- de la conexión a
masa en el anillo roscado -3- de la
boca de carga de combustible.
- Enganchar la lengüeta de contacto -1-
de la conexión a masa al orificio de fijación previsto en el
depósito de combustible -4-.
- Oprimir el casquillo distanciador -5-.
¡ATENCIÓN!
Existe un peligro por carga electrostática.
Después del montaje, comprobar la conexión eléctrica
con un ohmiómetro.
Comprobar con un ohmiómetro la conexión del anillo
de chapa en la boca de carga de combustible, a un punto
desnudo de la carrocería.
Valor teórico: aprox. 0 Ω.

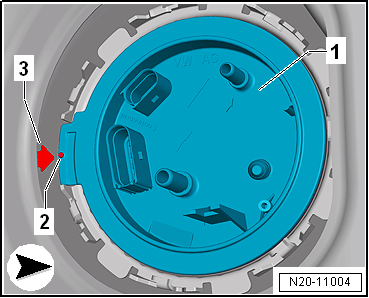

Posición de montaje de la unidad de alimentación de
combustible
- La flecha -3- del depósito de
combustible debe señalar hacia la marca
-2- de la brida de cierre -1-.

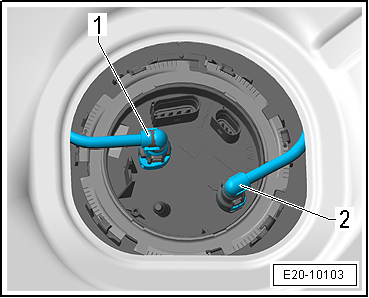

Tubos de combustible en la unidad de alimentación de
combustible
1 - Tubo de alimentación de combustible
2 - Tubo de retorno de combustible

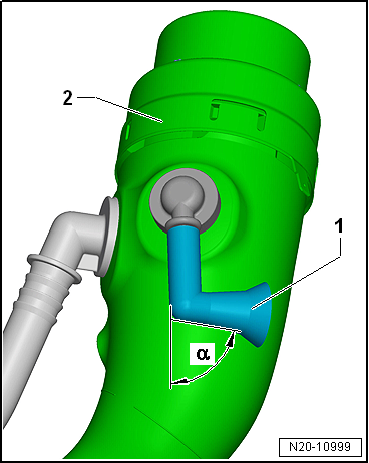

Posición de montaje del manguito de respiración
Al montar el depósito de combustible
-2- hay que observar la posición de montaje del manguito
de respiración -1-.
- El ángulo -α- tiene que ser de
60º.

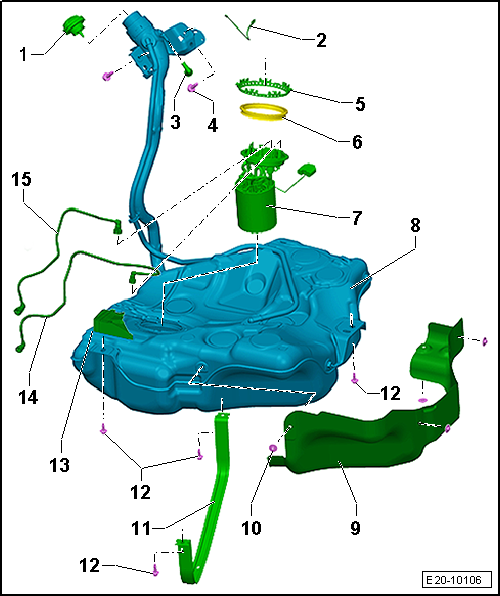

Cuadro de montaje - Depósito de combustible,
vehículos con tracción delantera y eje trasero semirrígido
1 - Tapa de cierre
- Girar hasta que encastre de un modo audible
- Con seguro imperdible en el elemento interior de la tapa de acceso
al depósito
2 - Conexión a masa
- Para boca de carga de combustible
- Para descargar la carga electrostática
3 - Tornillo
- Sustituir después del desmontaje
- 8 Nm + 90º
4 - Manguito de respiración
- Respetar la posición de montaje
5 - Anillo de cierre
6 - Retén
7 - Unidad de alimentación de combustible
- Cuadro de montaje
- Desmontar y montar
- Con sensor para indicador del nivel de combustible -G-
- Sensor del indicador del nivel de combustible -G-: desmontar y montar
- Con la bomba de combustible para preelevación -G6-
- Comprobar la bomba de combustible para preelevación -G6-
- Tubos de combustible en la unidad de alimentación de combustible
- Posición de montaje
8 - Depósito de combustible
9 - Chapa calorífuga
- Para depósito de combustible
10 - Seguro de chapa
- 4 unidades
- Para la chapa de protección térmica
11 - Cinta de sujeción
- Comprobar la posición correcta
- A la hora del desmontaje hay que marcar el sentido de la marcha
12 - Tornillo
- Sustituir después del desmontaje
- 20 Nm + 90º
13 - Soporte
- Para unidad de control para bomba de combustible -J538-
- Desmontar y montar unidad de control para bomba de combustible -J538-
14 - Tubo de alimentación de combustible
- Va al filtro de combustible
- Enclipsado en el depósito de combustible
- No doblar
- Para sacarlo hay que oprimir la tecla de desbloqueo prevista en el
elemento de empalme
- Al bloquear los acoplamientos rápidos debe oírse cómo encajan
- Tirar de los acoplamientos rápidos para comprobar si están montados
correctamente.
- Abrir los acoplamientos rápidos
- Tirar para comprobar si está montado correctamente.
15 - Tubo de retorno de combustible
- Viene del motor
- No doblar
- Enclipsado en el depósito de combustible
- Para sacarlo hay que oprimir la tecla de desbloqueo prevista en el
elemento de empalme
- Al bloquear los acoplamientos rápidos debe oírse cómo encajan
- Tirar de los acoplamientos rápidos para comprobar si están montados
correctamente.
- Abrir los acoplamientos rápidos
Conexión a masa para boca de carga de combustible
- Disponer la conexión a masa tal y como muestra la figura.
- Comprobar que los siguientes conectores están acoplados
correctamente:
- Conector -2- de la conexión a
masa en el anillo roscado -3- de la
boca de carga de combustible.
- Enganchar la lengüeta de contacto -1-
de la conexión a masa al orificio de fijación previsto en el
depósito de combustible -4-.
- Oprimir el casquillo distanciador -5-.
¡ATENCIÓN!
Existe un peligro por carga electrostática.
Después del montaje, comprobar la conexión eléctrica
con un ohmiómetro.
Comprobar con un ohmiómetro la conexión del anillo
de chapa en la boca de carga de combustible, a un punto
desnudo de la carrocería.
Valor teórico: aprox. 0 Ω.
Posición de montaje de la unidad de alimentación de
combustible
- La flecha -3- del depósito de
combustible debe señalar hacia la marca
-2- de la brida de cierre -1-.
Tubos de combustible en la unidad de alimentación de
combustible
1 - Tubo de alimentación de combustible
2 - Tubo de retorno de combustible
Posición de montaje del manguito de respiración
Al montar el depósito de combustible
-2- hay que observar la posición de montaje del manguito
de respiración -1-.
- El ángulo -α- tiene que ser de
60º.
