Kia Forte: Cuadro de instrumentos

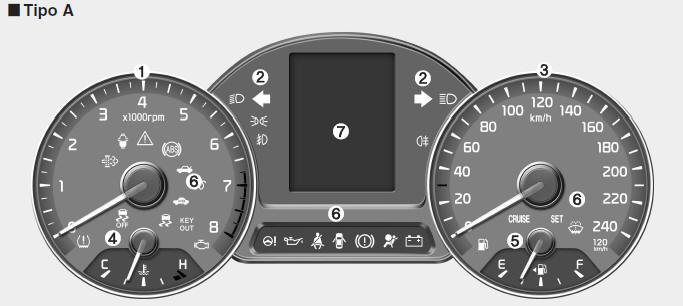

■ Tipo A

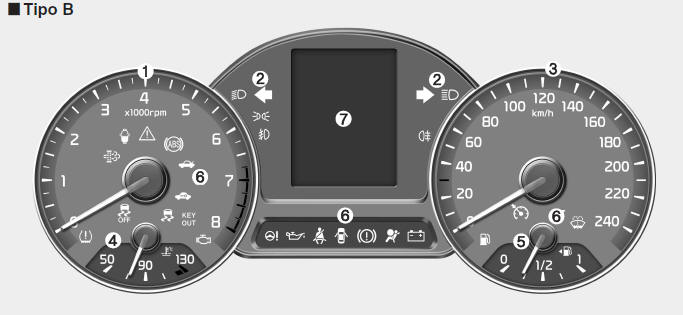

■ Tipo B

1. Cuentarrevoluciones
2. Indicadores de los intermitentes
3. Velocímetro
4. Indicador de temperatura del refrigerante del motor
5. Indicador de combustible
6. Pilotos de aviso e indicación
7. Ventana LCD

El tablero real del vehículo podría diferir de la imagen.

Para más información, véase "Indicadores" en este capítulo.

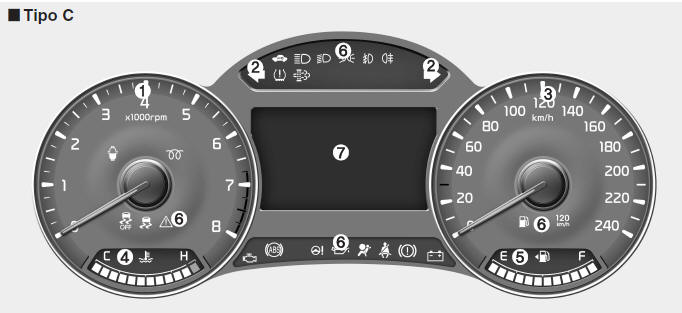

■ Tipo C

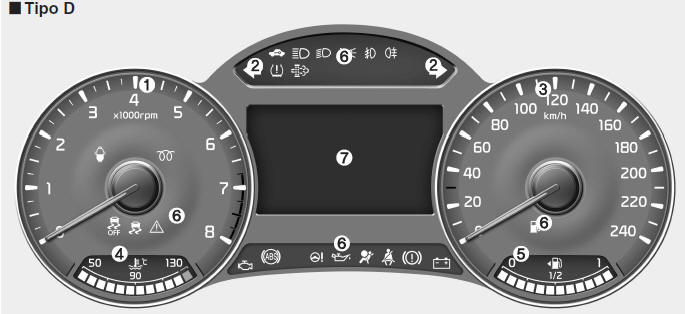

■ Tipo D

1. Cuentarrevoluciones
2. Indicadores de los intermitentes
3. Velocímetro
4. Indicador de temperatura del refrigerante del motor
5. Indicador de combustible
6. Pilotos de aviso e indicación
7. Ventana LCD

El tablero real del vehículo podría diferir de la imagen.

Para más información, véase "Indicadores" en este capítulo.

Control del tablero de instrumentos

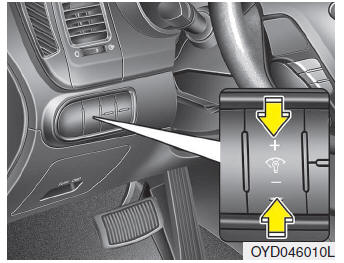

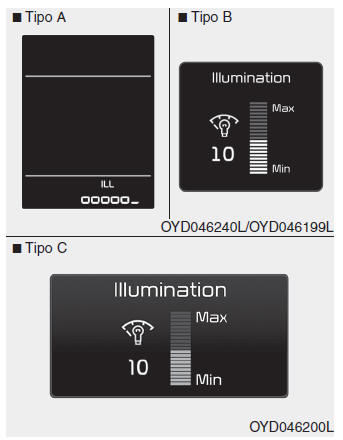

Ajuste de la iluminación del tablero de instrumentos (opcional)

La intensidad de la iluminación del panel de instrumentos puede ajustarse pulsando el botón de ajuste de la iluminación ("+" o "-") con el interruptor de encendido o el botón de inicio/parada del motor en ON, o con los pilotos traseros encendidos.

ADVERTENCIA

No ajuste nunca el cuadro de instrumentos mientras conduce.

Podría causar la pérdida de control y provocar un accidente con resultado de muerte, lesión grave o daños materiales.

• Si mantiene pulsado el botón de ajuste de la iluminación ("+" o "-"), la intensidad cambia continuamente.
• Cuando la intensidad de luz alcance el nivel máximo o mínimo sonará una señal acústica.

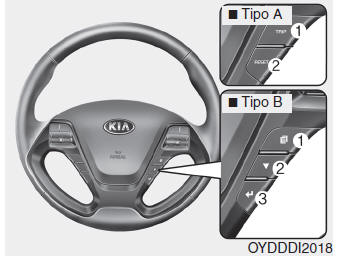

Control de la ventana LCD

Los modos de la ventana LCD se pueden cambiar usando los botones de ajuste en el volante.

[Tipo A]

1. TRIP : Botón TRIP para cambiar los modos de viaje.
2. RESET : Botón RESET para reajustar las opciones.

[Tipo B]

1. : Botón de MODE para cambiar los modos

2. : Botón MOVER para cambiar las funciones

3. : Botón SELECCIONAR/ REAJUSTE para ajustar o reajustar la función seleccionada

Para los LCD modes (modos LCD), consulte el apartado "Ventana LCD" en este capítulo.

Indicadores

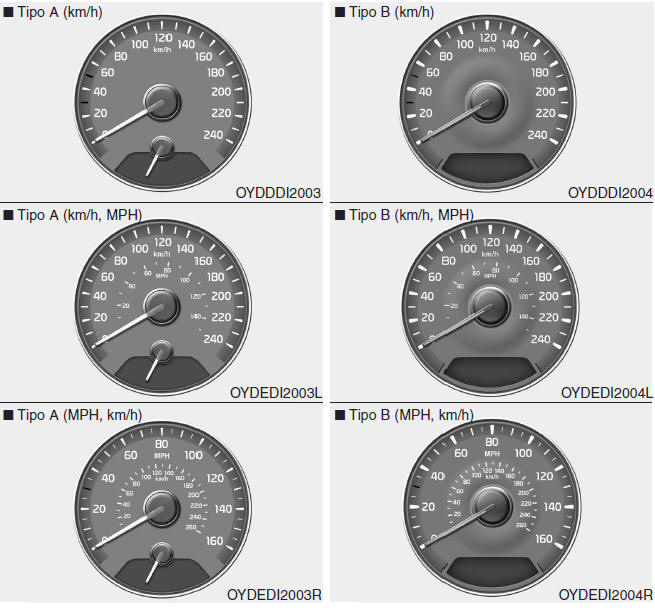

Velocímetro

El velocímetro indica la velocidad del vehículo y está calibrado a millas por hora (mph) y/o kilómetros por hora (km/h).

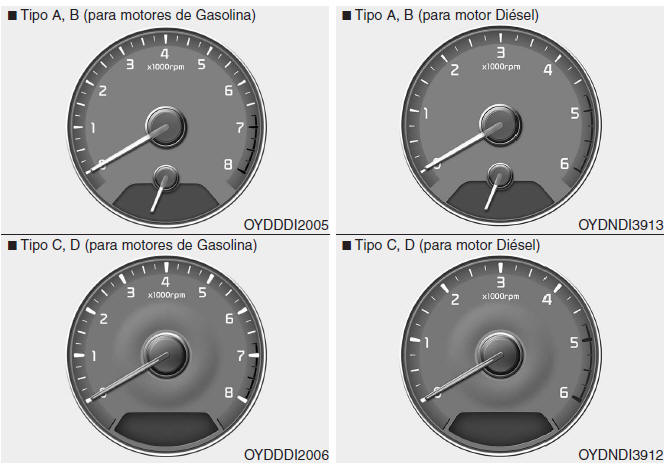

Tacómetro

El tacómetro indica el número aproximado de las revoluciones del motor por minuto (rpm).

Utilice el tacómetro para seleccionar los puntos de cambio correcto y para evitar cargar y/o sobrerrevolucionar el motor.

PRECAUCIÓN

No accione el motor con el tacómetro en la ZONA ROJA. Esto podría provocar graves daños en el motor.

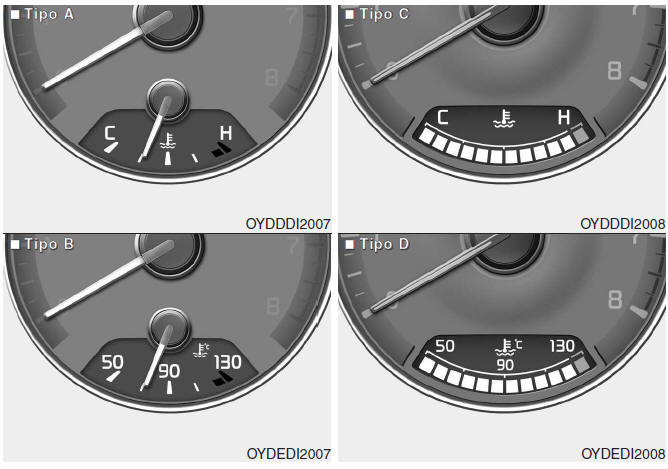

Indicador de la temperatura del refrigerante del motor

Este indicador muestra la temperatura del refrigerante del motor cuando el interruptor de encendido o el botón de inicio/parada del motor está en ON.

PRECAUCIÓN

Si la aguja del indicador se mueve a más allá de la zona normal hacia la posición "130 ó H", esto indica que se está produciendo un sobrecalentamiento que puede dañar el motor.

No siga conduciendo con el motor sobrecalentado. Si su vehículo está sobrecalentado, consulte el apartado "Si el motor se sobrecalienta" en el capítulo 6.

ADVERTENCIA

No extraiga el tapón del radiador cuando el motor esté caliente. El refrigerante del motor está a presión y podría causarle quemaduras graves. Espere hasta que el motor se enfríe antes de añadir refrigerante en el depósito.

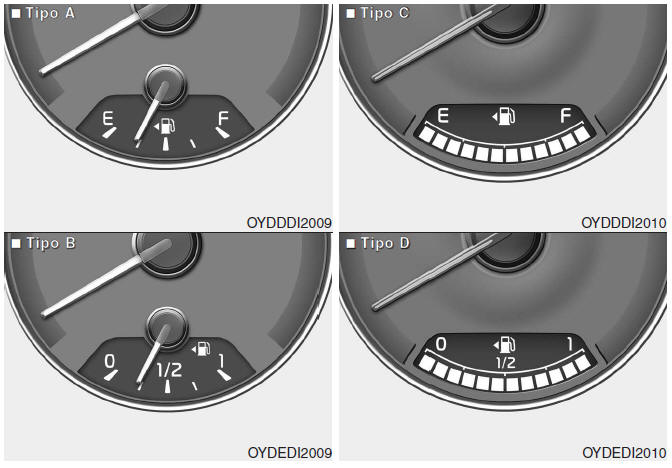

Indicador de combustible

Este indicador muestra la cantidad aproximada de combustible que hay en el depósito de combustible.

ATENCIÓN

• La capacidad del depósito de combustible se ofrece en el capítulo 8.
• El indicador de combustible tiene un testigo de advertencia de combustible bajo, que se ilumina cuando el depósito de combustible está casi vacío.
• En pendientes o curvas, la aguja del indicador de combustible puede oscilar, o el testigo de advertencia de combustible bajo puede encenderse antes de lo habitual debido al movimiento del combustible en el depósito.

ADVERTENCIA - Indicador de combustible

Quedándose sin combustible puede exponer a los ocupantes a cualquier peligro. Debe parar y repostar lo antes posible una vez se haya encendido el testigo de advertencia o cuando el indicador se acerque al nivel "0 ó E (vacío)".

PRECAUCIÓN

Evite conducir con un nivel de combustible excesivamente bajo.

La falta de combustible podría hacer que el motor fallase, dañando el convertidor catalítico.

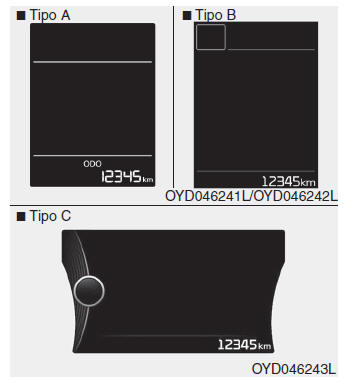

Cuentakilómetros

El cuentakilómetros indica la distancia total que ha circulado el vehículo y debe usarse para determinar cuándo debe realizarse el mantenimiento periódico.

• Margen del cuentakilómetros : 0 ~ 999999 kilómetros o millas.

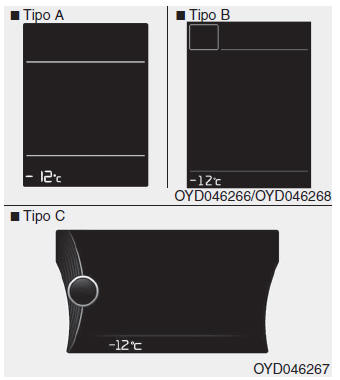

Indicador de la temperatura exterior

Este indicador muestra la temperatura exterior actual en 1ºC (1ºF).

• Margen de temperatura : -40ºC ~ 60ºC (-40ºF ~ 140ºF)

La temperatura exterior no cambiará inmediatamente como en un termómetro normal para evitar que el conductor se despiste.

Para convertir la unidad de temperatura (de ºC a ºF o de ºF a ºC)

• Panel de instrumentos Tipo A
  Presione el botón TRIP más de 5 segundos.
• Tablero de instrumentos tipo "B, C"
  (1) Cambie los modos "LCD" al modo de configuración de usuario.
  (2) Seleccione el modo Otras funciones.
  (3) Seleccione la Unidad de temperatura.
  Y, a continuación, elija la unidad de temperatura que prefiere.

Para obtener más información, consulte "Ventanas "LCD"" en este capítulo

Indicador de cambio de la transmisión

Indicador de cambio de la transmisión automática (opcional)

Este indicador visualiza qué posición del cambio automático está seleccionada.

• Estacionamiento : P
• Marcha atrás : R
• Punto muerto : N
• Conducción : D
• Modo deportivo : 1, 2, 3, 4, 5, 6

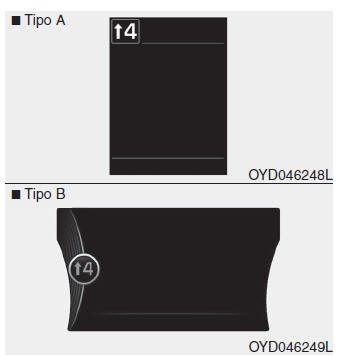

Indicador de cambio de la transmisión automática en el modo deportivo (opcional, Para Europa)

En el modo deportivo, el indicador le informa de qué marcha es la adecuada durante la conducción para ahorrar combustible.

• Aumentar marcha :▲2, ▲3, ▲4, ▲5, ▲6
• Reducir marcha :▼1, ▼2, ▼3, ▼4, ▼5

: Indica que sería adecuado aumentar a la 3ª marcha (en estos momentos, la palanca de cambios está en 2ª o 1ª).

: Indica que sería adecuado reducir a la 3ª marcha (en estos momentos, la palanca de cambios está en 4ª, 5ª o 6ª).

Si el sistema no funciona correctamente, no se muestra este indicador.

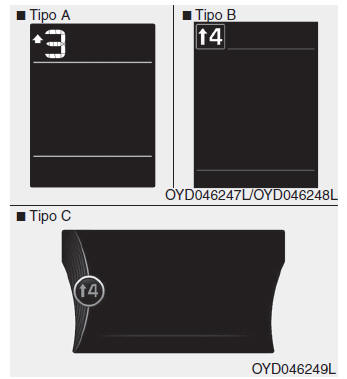

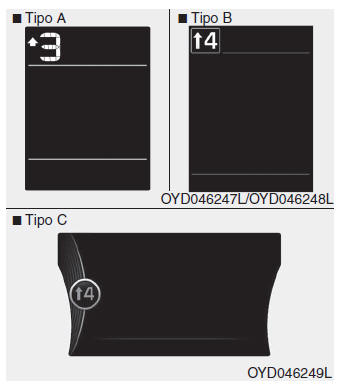

Indicador de cambio de la transmisión manual (opcional)

El indicador le informa de qué marcha es la adecuada durante la conducción para ahorrar combustible.

• Aumentar marcha :▲2, ▲3, ▲4, ▲5, ▲6
• Reducir marcha :▼1, ▼2, ▼3, ▼4, ▼5

Por ejemplo

: Indica que sería adecuado aumentar a la 3ª marcha (en estos momentos, la palanca de cambios está en 2ª o 1ª).

: Indica que sería adecuado reducir a la 3ª marcha (en estos momentos, la palanca de cambios está en 4ª, 5ª o 6ª).

Si el sistema no funciona correctamente, no se muestra este indicador.

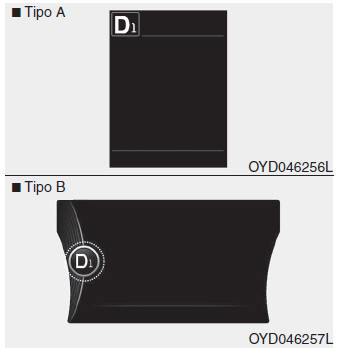

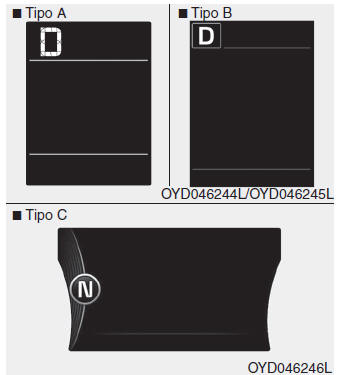

Indicador de cambio de la transmisión de embrague doble (opcional)

Este indicador visualiza qué palanca de cambio está seleccionada.

• Estacionamiento: P
• Marcha atrás: R
• Punto muerto: N
• Conducción: D1, D2, D3, D4, D5, D6, D7

En el modo deportivo, el indicador le informa de qué marcha es la adecuada durante la conducción para ahorrar combustible.

• Aumentar marcha : ▲2, ▲3, ▲4, ▲5, ▲6, ▲7
• Reducir marcha : ▼1, ▼2, ▼3, ▼4, ▼5, ▼6

Por ejemplo

: Indica que sería adecuado aumentar a la 3ª marcha (en estos momentos, la palanca de cambios está en 2ª o 1ª).

: Indica que sería adecuado reducir a la 3ª marcha (en estos momentos, la palanca de cambios está en 4ª, 5ª, 6ª o 7ª).

Si el sistema no funciona correctamente, no se muestra este indicador.
