Seat Leon (2013-2020) Manual de Taller: Barra de torsión, modelo 2 puertas: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

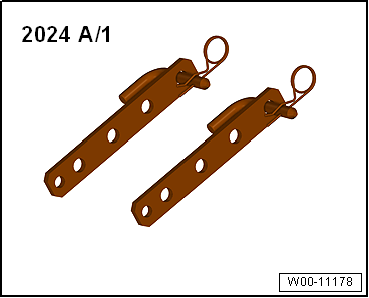

  • Prolongación -2024 A /1-

W00-11178

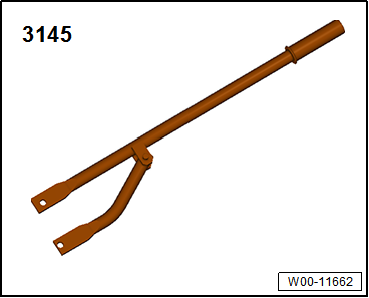

  • Contrasoporte -3145-
  • Tornillo M10x30 y tuerca

Desmontar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

  ¡Atención!

A ser posible, desplazar el asiento delantero a su posición más elevada. Con ello se reduce la fuerza del muelle para el desmontaje y montaje de la barra de torsión y disminuye el riesgo de provocar daños en las uniones atornilladas entre el armazón superior e inferior de la bandeja del asiento.

- Desmontar el asiento anterior.

- Fijar el asiento anterior sobre el soporte para reparación de asientos.

- Desmontar el respaldo.

  ¡ATENCIÓN!

La barra de torsión posee una fuerza de muelle considerable. Para evitar accidentes hay que atenerse indefectiblemente a los siguientes aspectos:

  • Llevar a cabo el desmontaje y montaje de la barra de torsión en todo caso por el orden de operaciones descrito y únicamente con las herramientas especificadas.
  • Bajo ningún concepto se deben utilizar alicates ni otros tipos de palancas.
  • Para el desmontaje y montaje no hay que colocarse directamente ante la barra de torsión, sino en posición desplazada con respecto a ésta.

W00-11662

- Asegurar la prolongación -2024 A /1- con un tornillo M10x30 -pos. 3- y una tuerca contra la expansión.

- Colocar el útil de retención -3145- con la prolongación -2024 A /1- en la barra de torsión -1-.

2 - Bandeja del asiento

A72-10834

- Girar cuidadosamente la barra de torsión -1- hasta el punto que sea posible desengancharla con un destornillador del orificio oblongo -flecha- de la bandeja del asiento.

- Descargar la barra de torsión y extraerla de la bandeja del asiento -2-.

Montar

  ¡ATENCIÓN!

La barra de torsión posee una fuerza de muelle considerable. Para evitar accidentes hay que atenerse indefectiblemente a los siguientes aspectos:

  • Llevar a cabo el desmontaje y montaje de la barra de torsión en todo caso por el orden de operaciones descrito y únicamente con las herramientas especificadas.
  • Bajo ningún concepto se deben utilizar alicates ni otros tipos de palancas.
  • Para el desmontaje y montaje no hay que colocarse directamente ante la barra de torsión, sino en posición desplazada con respecto a ésta.

A72-10831

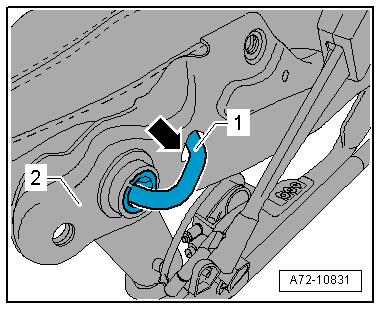

- Introducir la barra de torsión -1- en el alojamiento al grado que el extremo -flecha- apoye en la bandeja del asiento -2-.

A72-10832

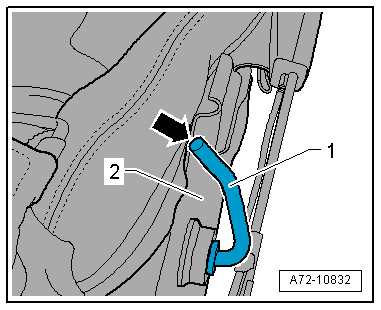

- Tener en cuenta que la barra de torsión -2- asiente correctamente en el contrasoporte -flecha- de la bandeja del asiento -1-.

A72-10833

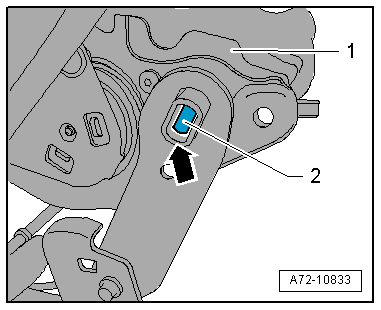

- Asegurar la prolongación -2024 A /1- con un tornillo M10x30 -pos. 3- y una tuerca contra la expansión.

- Colocar el útil de retención -3145- con la prolongación -2024 A /1- en la barra de torsión -1-.

A72-10834

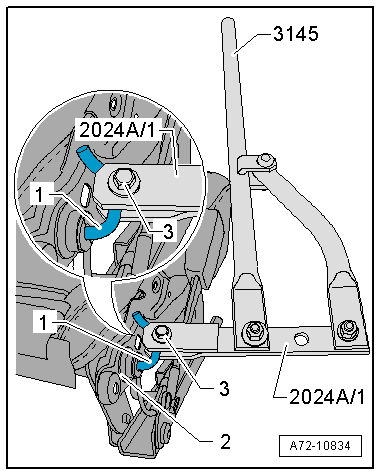

- Girar y presionar con cuidado la barra de torsión -1- hasta el punto que sea posible engancharla en el orificio oblongo -flecha- de la bandeja del asiento.

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
  • Tener en cuenta todas las medidas al montar el asiento delantero.

El resto del montaje se realiza en el orden inverso de operaciones.

A72-10831

Cojinete para barra de torsión, modelo 2 puertas: desmontar y montar

Desmontar

  ¡ATENCIÓN!

La barra de torsión posee una fuerza de muelle considerable. Para evitar accidentes hay que atenerse indefectiblemente a los siguientes aspectos:

  • Llevar a cabo el desmontaje y montaje de la barra de torsión en todo caso por el orden de operaciones descrito y únicamente con las herramientas especificadas.
  • Bajo ningún concepto se deben utilizar alicates ni otros tipos de palancas.
  • Para el desmontaje y montaje no hay que colocarse directamente ante la barra de torsión, sino en posición desplazada con respecto a ésta.

- Desmontar la barra de torsión.

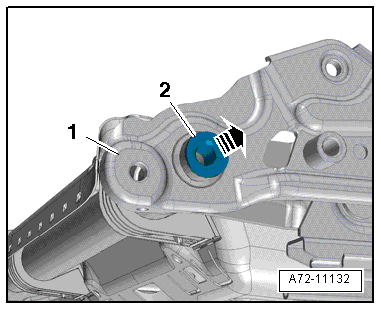

- Sacar el cojinete -2- de la guía en la bandeja del asiento -1- haciendo palanca con un destornillador de punta plana -flecha-.

Montar

  ¡ATENCIÓN!

La barra de torsión posee una fuerza de muelle considerable. Para evitar accidentes hay que atenerse indefectiblemente a los siguientes aspectos:

  • Llevar a cabo el desmontaje y montaje de la barra de torsión en todo caso por el orden de operaciones descrito y únicamente con las herramientas especificadas.
  • Bajo ningún concepto se deben utilizar alicates ni otros tipos de palancas.
  • Para el desmontaje y montaje no hay que colocarse directamente ante la barra de torsión, sino en posición desplazada con respecto a ésta.

El montaje se efectúa en el orden inverso.

A72-11132

Bandeja del asiento: desmontar y montar

  Aviso

En el caso del asiento delantero - asiento normal/asiento deportivo (con reglaje manual) no está prevista una separación del elemento inferior del asiento respecto al elemento superior del asiento (bandeja del asiento).

Desmontar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (p. ej. separación del conector eléctrico) la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.

  ¡Atención!

A ser posible, desplazar el asiento delantero a su posición más elevada. Con ello se reduce la fuerza del muelle para el desmontaje y montaje del mecanismo de reglaje en altura.

- Desplazar el asiento delantero a su posición delantera más elevada y, a continuación, bajarlo una carrera.

- Desmontar el asiento anterior.

- Desmontar el respaldo.

- Desmontar el tapizado del asiento con el acolchado del asiento.

  Aviso

Desmontar los cables y componentes y montar en la nueva la bandeja del asiento.

- Desmontar el cierre del cinturón delantero.

- Desmontar el mecanismo de reglaje en altura.

- Variante de equipamiento con portaobjetos: desmontar el portaobjetos.

- Desmontar los mazos de cables eléctricos y cables simples de la bandeja del asiento.

Montar

  ¡ATENCIÓN!

  • Observar las prescripciones de seguridad relativas a los componentes pirotécnicos.
  • Antes de manejar componentes pirotécnicos (por ejemplo, acoplamiento del conector eléctrico), la persona que los maneje se ha de "descargar electrostáticamente". Para ello tocar brevemente, por ejemplo, el resbalón de la puerta.
  • Tener en cuenta todas las medidas al montar el asiento delantero.

El montaje se efectúa en orden inverso, teniendo en cuenta lo siguiente:

- Montar todos los componentes y cables en la nueva bandeja del asiento.

Mesa abatible del respaldo: desmontar y montar

Desmontar

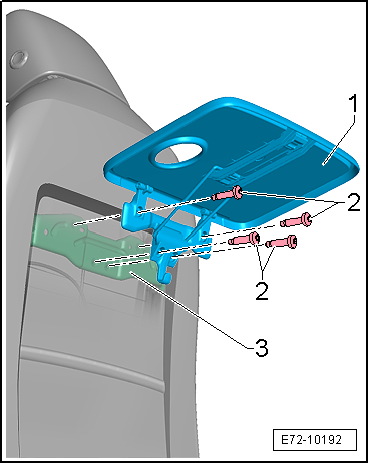

- Desenroscar los tornillos -2-.

- Soltar la mesa abatible -1- del respaldo -3-.

Montar

El montaje se efectúa en el orden inverso.

E72-10192

Pares de apriete

  • "Cuadro de montaje - Asiento delantero de ajuste manual, modelo 4 puertas y ST"
