Seat Leon (2013-2020) Manual de Taller: Cuadro de montaje - Banco / banquetas individuales

1 - Guía
- Para anclaje ISOFIX de asientos para niños
- 4 unidades
- Desmontar y montar
- Debe asentar firmemente en el anclaje
2 - Banqueta del asiento posterior
- Asignación
- Desmontar y montar
- El armazón del asiento debe encastrar correctamente en los
alojamientos
3 - Boquillas de alojamiento
- 2 unidades
- Para fijar la banqueta posterior
- enclavada al suelo del vehículo
- Sustituir cada vez que se desmonte la banqueta posterior
Cuadro de montaje - Respaldo del asiento trasero
Cuadro de montaje - Respaldo posterior

1 - Embellecedor
- Para bloqueo del respaldo del asiento posterior
- Cuadro general de montaje
2 - Apoyacabezas exterior
3 - Guía del cinturón posterior central
- Sustituir toda la guía del cinturón si estuviera dañada
- Desmontar y montar
4 - Apoyacabezas en el centro
5 - Respaldo del asiento posterior
- Asignación
- Desmontar y montar
6 - Tornillo
7 - Perno-cojinete interior
- Para respaldo del asiento posterior
- 13,5 Nm
- Desmontar y montar
8 - Estribo de seguridad
- Para el alojamiento central
- Desmontar y montar
9 - Cubierta
- Para el alojamiento central
- Desmontar y montar
- Presionar hasta que encastre de forma audible
10 - Muñón exterior
- Pieza soldada a la carrocería
11 - Cojinete de manguito exterior
- Colocar en el armazón del respaldo y presionar hasta el tope

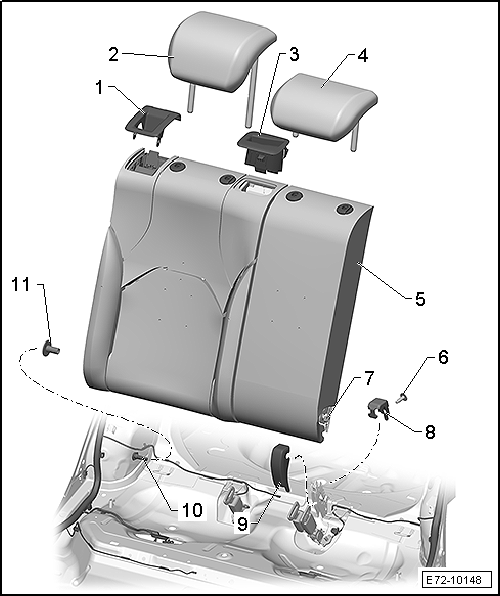

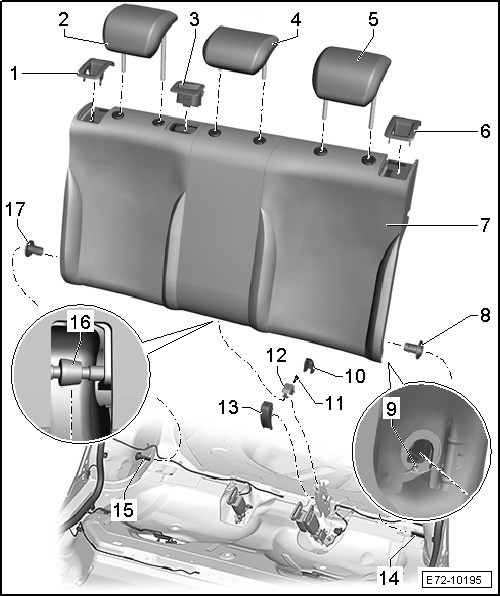

Cuadro de montaje - Respaldo posterior no
partido

1 - Embellecedor
- Para bloqueo del respaldo del asiento posterior
- Cuadro general de montaje
2 - Apoyacabezas exterior
3 - Guía del cinturón posterior central
- Sustituir toda la guía del cinturón si estuviera dañada
- Desmontar y montar
4 - Apoyacabezas en el centro
5 - Apoyacabezas exterior
6 - Embellecedor
- Para bloqueo del respaldo del asiento posterior
- Cuadro general de montaje
7 - Respaldo del asiento posterior
- Asignación
- Desmontar y montar
8 - Cojinete de manguito exterior
- Sustituir en caso que estuviera dañada
9 - Seguro del armazón
10 - Cubierta
- Para el alojamiento central
- Desmontar y montar
- Presionar hasta que encastre de forma audible
11 - Tornillo
12 - Estribo de seguridad
- Para el alojamiento central
- Desmontar y montar
13 - Cubierta
- Para el alojamiento central
- Desmontar y montar
- Presionar hasta que encastre de forma audible
14 - Muñón exterior
- Pieza soldada a la carrocería
15 - Muñón exterior
- Pieza soldada a la carrocería
16 - Cojinete centrador
17 - Cojinete de manguito exterior
- Sustituir en caso que estuviera dañada

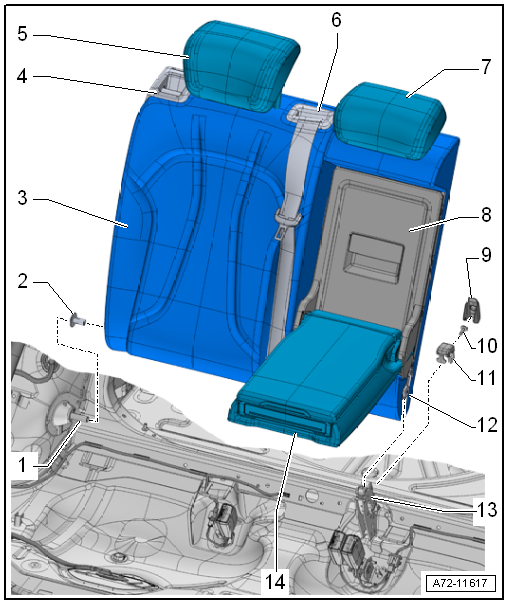

Cuadro de montaje - Respaldo posterior con tapa
para sistema de carga variable

1 - Muñón exterior
- Pieza soldada a la carrocería
2 - Cojinete de manguito exterior
- Colocar en el marco del respaldo y presionar hasta el tope
3 - Respaldo del asiento trasero
- Asignación
- Desmontar y montar
4 - Fiador
- para respaldo del asiento trasero
- Desmontar y montar
5 - Reposacabezas exterior
6 - Guía del cinturón trasero central
- sustituir toda la guía del cinturón si estuviera dañada.
- Desmontar y montar
7 - Reposacabeza en el centro
8 - Portón/capó
- Para sistema de carga variable
- Asignación
- Desmontar y montar
9 - Cubierta
- para el alojamiento central
- Desmontar y montar
- Presionar hasta que encastre de forma audible
10 - Tornillo
11 - Estribo de seguridad
- para el alojamiento central
- Desmontar y montar
12 - Perno-cojinete interior
- para respaldo del asiento trasero
- 13,5 Nm
- Desmontar y montar
13 - Alojamiento central
- Pieza soldada con el piso del vehículo
14 - Reposabrazos central

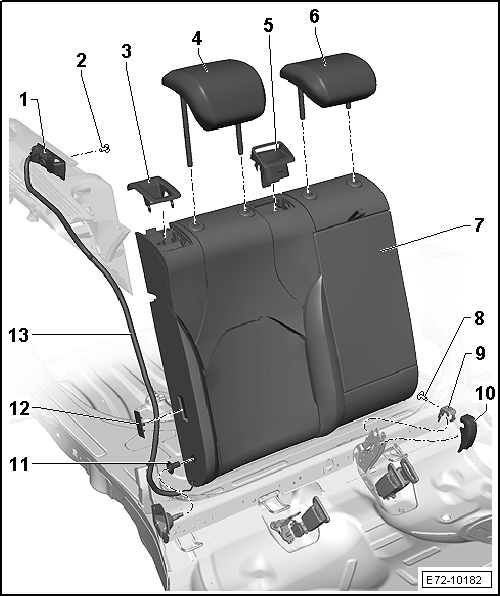

Cuadro de montaje - Respaldo posterior, modelo
ST

1 - Bloqueo del maletero
2 - Tornillo
3 - Embellecedor
- Para bloqueo del respaldo del asiento posterior
- Cuadro general de montaje
4 - Reposacabezas exterior
5 - Guía del cinturón posterior central
- Sustituir toda la guía del cinturón si estuviera dañada
- Desmontar y montar
6 - Reposacabezas en el centro
7 - Reposabrazos central
8 - Tornillo
9 - Cubierta
- Para el alojamiento central
- Desmontar y montar
10 - Estribo de seguridad
- Para el alojamiento central
- Desmontar y montar
- Presionar hasta que encastre de forma audible
11 - Cojinete de manguito exterior
- Colocar en el armazón del respaldo y presionar hasta el tope
12 - Tapa
13 - Cable Bowden

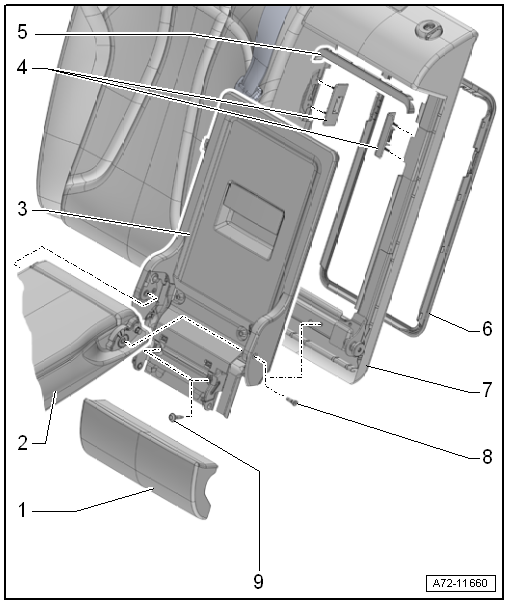

Cuadro de montaje - Reposabrazos central

1 - Acolchado intermedio
- Asignación
- Desmontar y montar
- Enganchar el acolchado en la tapa del túnel para cargas largas y
presionar hasta que se oiga que encastra
2 - Reposabrazos central
3 - Portón/capó
- Para sistema de carga variable
- Desmontar y montar
4 - Embellecedor
- Para encastre de la trampilla
- Desmontar y montar
- Presionar hasta que encastre de forma audible
5 - Regleta tope
- Fijado por encastre en el respaldo
- Desmontar y montar
- Presionar hasta que encastre de forma audible
6 - Marco de cubierta
- Para sistema de carga variable
- Fijado por encastre en el respaldo
- Desmontar y montar
- Presionar hasta que encastre audiblemente en el respaldo del asiento
7 - Respaldo del asiento trasero 2/3 a la derecha
8 - Tornillo
- 2 unidades
- Autoblocante
- Sustituir tras el desmontaje
- hay que limpiar los taladros roscados de los tornillos, por ejemplo,
con un macho de roscar
- 12 Nm
9 - Tornillo

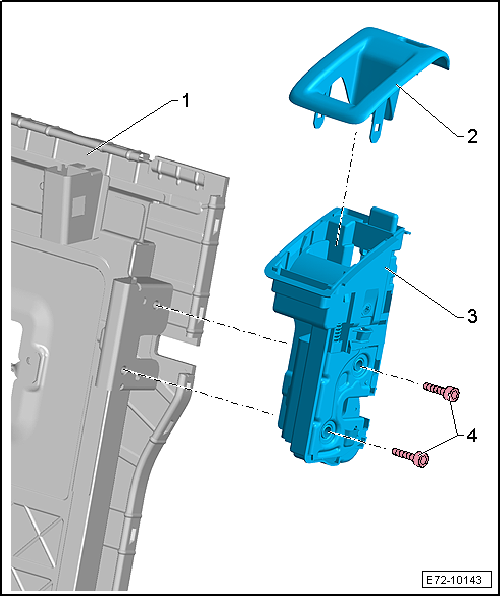

Cuadro de montaje - Bloqueo

Aviso
El cuadro general de montaje se refiere al bloqueo para el respaldo
posterior 1/3 izquierdo. El bloqueo para el respaldo posterior 2/3
derecho es similar.

1 - Armazón del respaldo
2 - Embellecedor
- Para bloqueo
- Desmontar y montar
- Enganchar en el bloqueo y presionar hasta que encastre de forma
audible
3 - Fiador
- Para respaldo del asiento posterior
- Desmontar y montar
4 - Tornillo

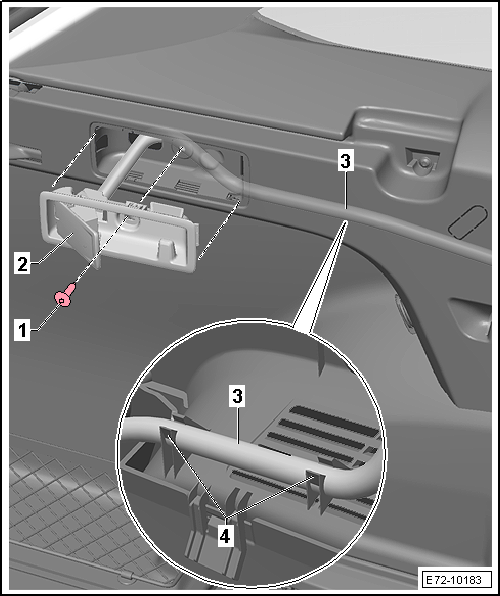

Cuadro de montaje - Desbloqueo a distancia del
respaldo del asiento

1 - Tornillo
2 - Bloqueo del maletero
3 - Cable Bowden
4 - Pestañas de fijación

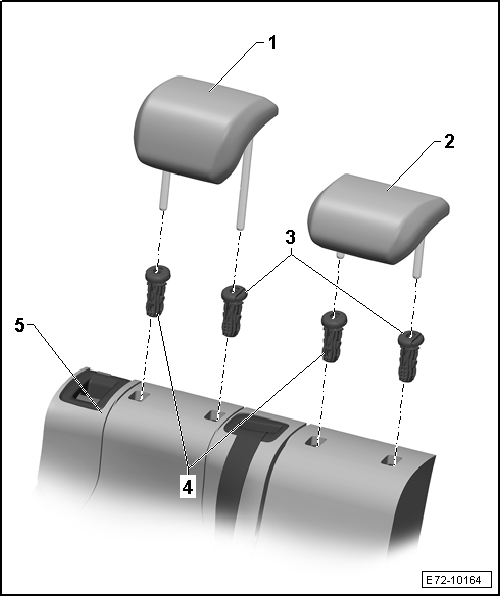

Cuadro de montaje - Apoyacabezas y guía del
apoyacabezas
Respaldo posterior 2/3, lado derecho

1 - Apoyacabezas
- Desmontar y montar
- Deben estar enclavados en las guías de los apoyacabezas
2 - Apoyacabezas
- Posición central
- Deben estar enclavados en las guías de los apoyacabezas
- Desmontar y montar
3 - Guía del apoyacabezas
- Con botón para regulación de altura del apoyacabezas
- Pieza montada siempre a la izquierda del respaldo posterior
- Desmontar y montar
- La pestaña guía debe incidir en la escotadura del alojamiento en el
armazón del apoyacabezas
- Introducir hasta que los salientes de encastre enclaven
correctamente con el armazón del respaldo
4 - Guía del apoyacabezas
- Con muelle de seguridad
- Pieza montada siempre a la derecha del respaldo posterior
- Desmontar y montar
- La pestaña guía debe incidir en la escotadura del alojamiento en el
armazón del apoyacabezas
- Introducir hasta que los salientes de encastre enclaven
correctamente con el armazón del respaldo
5 - Respaldo posterior 2/3, lado derecho
- Cuadro general de montaje

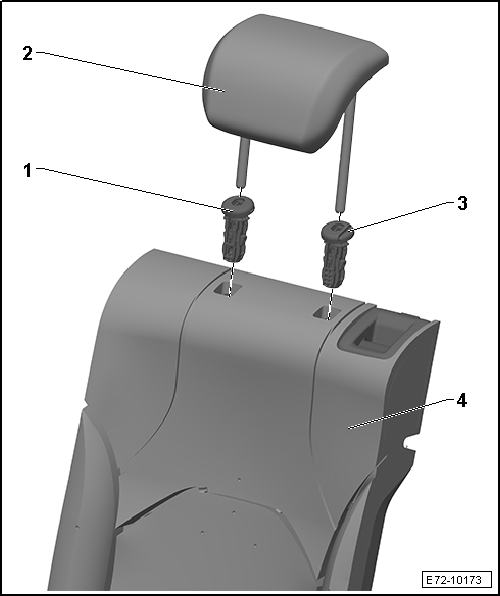

Respaldo posterior 1/3, lado izquierdo

1 - Guía del apoyacabezas
- Con muelle de seguridad
- Pieza montada siempre a la derecha del respaldo posterior
- Desmontar y montar
- La pestaña guía debe incidir en la escotadura del alojamiento en el
armazón del apoyacabezas
- Introducir hasta que los salientes de encastre enclaven
correctamente con el armazón del respaldo
2 - Apoyacabezas
- Desmontar y montar
- Deben estar enclavados en las guías de los apoyacabezas
3 - Guía del apoyacabezas
- Con botón para regulación de altura del apoyacabezas
- Pieza montada siempre a la izquierda del respaldo posterior
- Desmontar y montar
- La pestaña guía debe incidir en la escotadura del alojamiento en el
armazón del apoyacabezas
- Introducir hasta que los salientes de encastre enclaven
correctamente con el armazón del respaldo
4 - Respaldo posterior 1/3, lado izquierdo
- Cuadro general de montaje
Banco / banquetas individuales: desmontar
y montar
Desmontar
- Desplazar los asientos anteriores a la posición más
adelantada.

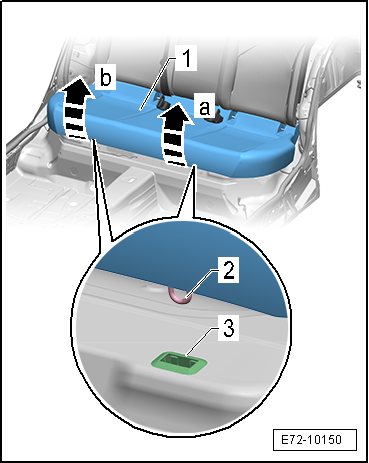

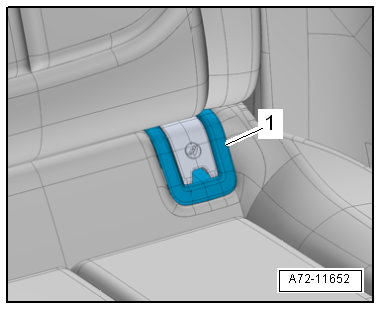

- Desenclavar las guías -1- para
anclaje ISOFIX de asientos para niños (4 unidades) de los
anclajes.
- Introducir las dos manos por debajo del armazón de la
banqueta posterior por un lado.

- Dar fuertes tirones a la banqueta posterior
-1- con las dos manos hacia arriba
-flechas A-, de forma que el gancho
de alambre -2- de la banqueta
posterior se desencastre de la boquilla de alojamiento
-3-.
- Repetir el proceso en el otro lado de la banqueta posterior
-flechas B-.
- Sacar el asiento posterior del vehículo.

Montar
El montaje se efectúa en orden inverso, teniendo en cuenta
lo siguiente:
- Comprobar si los huecos de la carrocería
-flecha- presentan deformaciones.
- En caso de deformaciones, enderezar la chapa a su posición
original utilizando un martillo de plástico.

Aviso
- Es admisible que queden ligeras deformaciones.
- Las boquillas deben sustituirse siempre que se desmonten.

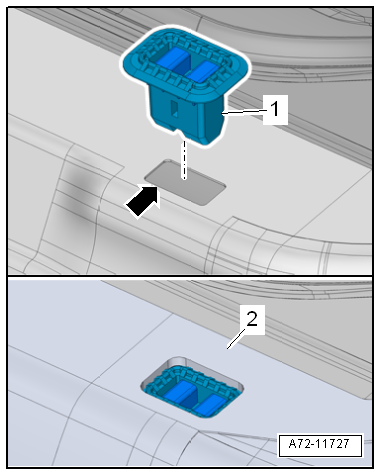

- Levantar el recubrimiento del piso -2-
y encajar las nuevas boquillas de alojamiento
-1- hasta que encastren de un modo
audible en el hueco de la carrocería
-flecha-.
- Colocar el revestimiento del piso, como se muestra,
alrededor de la boquilla.

Aviso
El recubrimiento del piso no debe cubrir la boquilla.
- Colocar el banco posterior y encajar los ganchos de alambre
con fuerza en las boquillas de alojamiento.
- Prestar atención a que los ganchos de alambre queden
encastrados correctamente en las boquillas de alojamiento.
