Seat Leon (2013-2020) Manual de Taller: Amortiguación regulada electrónicamente

Cuadro de montaje - Amortiguación regulada electrónicamente

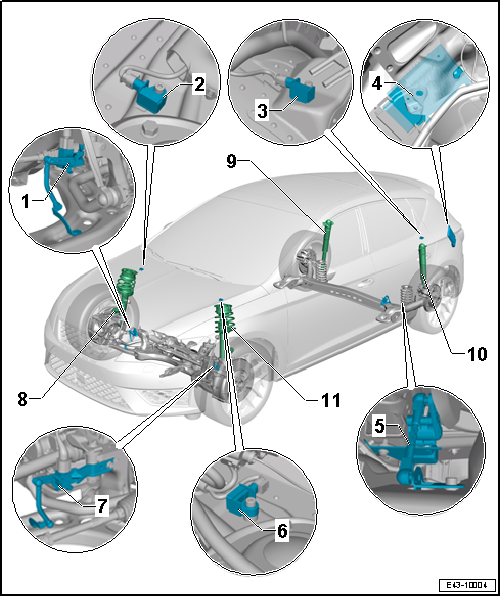

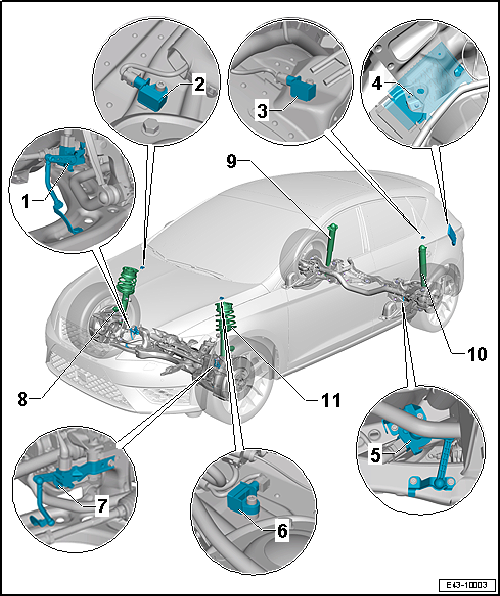

Cuadro de montaje - Amortiguación regulada electrónicamente, eje de brazos longitudinales interconectados, berlina

1 - Sensor de nivel del vehículo delantero derecho -G289-

• Desmontar y montar

2 - Sensor de aceleración de la carrocería delantero derecho -G342-

• Desmontar y montar

3 - Sensor trasero de aceleración de la carrocería -G343-

• Ubicación: en el maletero en la torreta izquierda del amortiguador detrás del guarnecido lateral izquierdo
• Desmontar y montar

4 - Unidad de control de la amortiguación de regulación electrónica -J250-

• Desmontar y montar
• Ubicación: la unidad de control de la amortiguación de regulación electrónica -J250- va montada en el maletero detrás del guarnecido lateral izquierdo
• Si se sustituye la unidad de control para amortiguación con regulación electrónica -J250-, se debe ejecutar la función Sustituir unidad de control
• Si el sistema de regulación fue sometido a nueva autoadaptación, en vehículos con asistente para mantenerse en el carril tiene que recalibrarse la cámara delantera para los sistemas de asistencia

5 - Sensor de nivel del vehículo trasero izquierdo -G76-

• Desmontar y montar

6 - Sensor de aceleración de la carrocería delantero izquierdo -G341-

• Desmontar y montar

7 - Sensor de nivel del vehículo delantero izquierdo -G78-

• Desmontar y montar

8 - Amortiguador con válvula de regulación de la amortiguación, delantera derecha -N337-

• Desmontar y montar el brazo telescópico
• Reparar el brazo telescópico

9 - Amortiguador con válvula de regulación de la amortiguación, trasera derecha -N339-

• Amortiguador: desmontar y montar
• Amortiguador: reparar

10 - Amortiguador con válvula de regulación de la amortiguación, trasera izquierda -N338-

• Amortiguador: desmontar y montar
• Amortiguador: reparar

11 - Amortiguador con válvula de regulación de la amortiguación, delantera izquierda -N336-

• Desmontar y montar el brazo telescópico
• Reparar el brazo telescópico

Cuadro de montaje - Amortiguación regulada electrónicamente, eje multibrazo, berlina

1 - Sensor de nivel del vehículo delantero derecho -G289-

• Desmontar y montar

2 - Sensor de aceleración de la carrocería delantero derecho -G342-

• Desmontar y montar

3 - Sensor trasero de aceleración de la carrocería -G343-

• Ubicación: en el maletero en la torreta izquierda del amortiguador detrás del guarnecido lateral izquierdo
• Desmontar y montar

4 - Unidad de control de la amortiguación de regulación electrónica -J250-

• Desmontar y montar
• Ubicación: la unidad de control de la amortiguación de regulación electrónica -J250- va montada en el maletero detrás del guarnecido lateral izquierdo
• Si se sustituye la unidad de control para amortiguación con regulación electrónica -J250-, se debe ejecutar la función Sustituir unidad de control
• Si el sistema de regulación fue sometido a nueva autoadaptación, en vehículos con asistente para mantenerse en el carril tiene que recalibrarse la cámara delantera para los sistemas de asistencia

5 - Sensor de nivel del vehículo trasero izquierdo -G76-

• Desmontar y montar, tracción delantera

6 - Sensor de aceleración de la carrocería delantero izquierdo -G341-

• Desmontar y montar

7 - Sensor de nivel del vehículo delantero izquierdo -G78-

• Desmontar y montar

8 - Amortiguador con válvula de regulación de la amortiguación, delantera derecha -N337-

• Desmontar y montar el brazo telescópico
• Reparar el brazo telescópico

9 - Amortiguador con válvula de regulación de la amortiguación, trasera derecha -N339-

• Desmontar y montar el amortiguador
• Reparar el amortiguador

10 - Amortiguador con válvula de regulación de la amortiguación, trasera izquierda -N338-

• Desmontar y montar el amortiguador
• Reparar el amortiguador

11 - Amortiguador con válvula de regulación de la amortiguación, delantera izquierda -N336-

• Desmontar y montar el brazo telescópico
• Reparar el brazo telescópico

Unidad de control de la amortiguación de regulación electrónica -J250-: desmontar y montar

Unidad de control de la amortiguación de regulación electrónica -J250-: desmontar y montar, berlina

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Equipo de diagnosis para vehículos

Desmontar

Ubicación: la unidad de control de la amortiguación de regulación electrónica -J250- va montada en el maletero detrás del guarnecido lateral izquierdo.

- Desatornillar la cinta de masa de la batería.

- Sacar la llave de contacto.

- Desmontar el guarnecido lateral izquierdo del maletero.

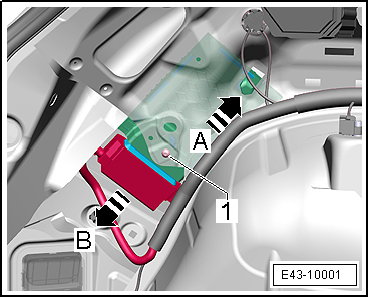

- Desenroscar el tornillo -1-.

- Extraer la unidad de control en la dirección de las -flechas--A- y -B-.

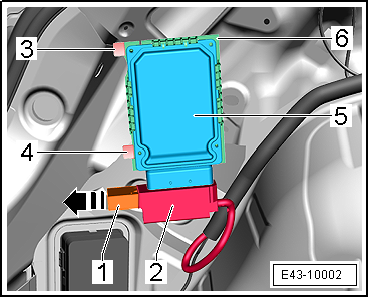

- Desbloquear la palanca de desbloqueo -1- en la dirección de la -flecha-.

- Desacoplar el conector -2-.

- Presionar hacia atrás las pestañas -3- y -4-.

- Desplazar la unidad de control de la amortiguación de regulación electrónica -J250--5- hacia abajo fuera del soporte -6-.

Montar

El montaje se efectúa en el orden inverso y teniendo en cuenta lo siguiente:

- Si se ha sustituido la unidad de control para amortiguación con regulación electrónica -J250-, se debe ejecutar la función Sustituir unidad de control.

- Si el sistema de regulación fue sometido a nueva autoadaptación, en vehículos con asistente para mantenerse en el carril tiene que recalibrarse la cámara delantera para los sistemas de asistencia.

Sensor delantero de aceleración de la carrocería -G341- / -G342-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

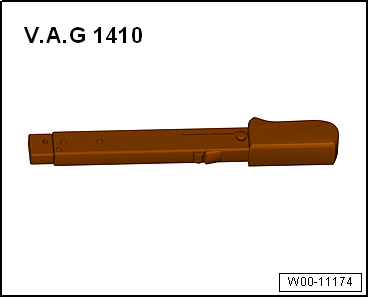

• Llave dinamométrica -V.A.G 1410-

Desmontar

- Extraer toda la junta de la cubierta de la caja de aguas.

- Desencajar la pieza de relleno.

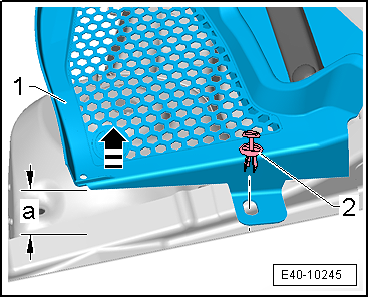

- Desenganchar la grapa -2-.

- Levantar la cubierta de la caja de aguas -1- un máximo de 60 mm.

a - 60 mm

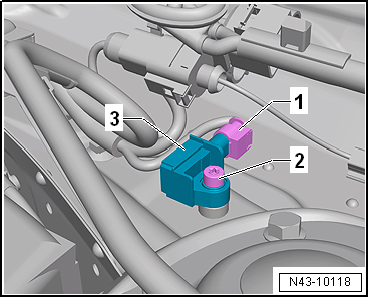

- Desbloquear el conector -1- y extraerlo.

- Desenroscar el tornillo -2-.

- Desmontar el sensor de aceleración de la carrocería delantero.

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

- Montar el sensor de aceleración de la carrocería delantero-1- de tal forma que la conexión del conector -flecha- indique en el sentido opuesto al de marcha.

- Apretar el sensor de aceleración de la carrocería delantero-1- con el tornillo -2-.

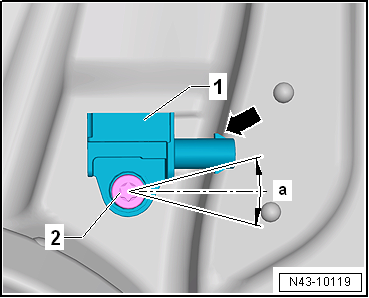

Ubicación: la tolerancia del ángulo -a- es de +-10º. La ubicación del sensor de aceleración de la carrocería delantero puede divergir en el valor de dicho ángulo del eje longitudinal del vehículo.

- Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas → Equipo de diagnosis de vehículos.

Pares de apriete

Sensor trasero de aceleración de la carrocería -G343-: desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

• Llave dinamométrica -V.A.G 1410-

Desmontar

- Desmontar el guarnecido lateral izquierdo del maletero.

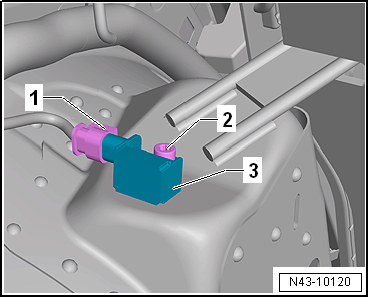

- Desbloquear el conector -1- y extraerlo.

- Desenroscar el tornillo -2- y retirar el sensor de aceleración de la carrocería trasero -G343--3-.

Montar

El montaje se efectúa en el orden inverso. Deberá tenerse en cuenta lo siguiente:

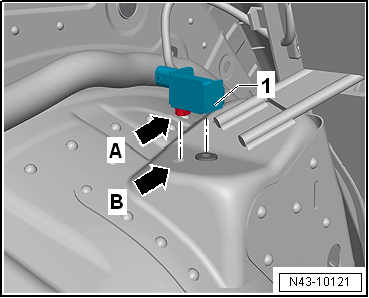

- Montar el sensor de aceleración de la carrocería trasero -G343--1- de tal modo que la pestaña -flecha A- encastre en el taladro -flecha B-.

- Efectuar el ajuste básico de la electrónica de amortiguación de las ruedas.

Pares de apriete
