Seat Leon (2013-2020) Manual de Taller: Tapa de cierre maneta exterior (puerta posterior): desmontar y montar

Herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios

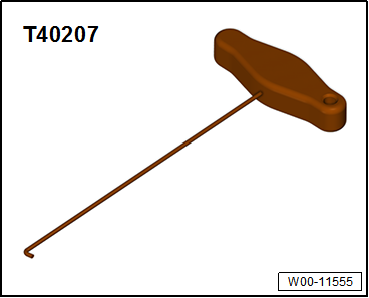

• Gancho -T40207-

• Palanca -3409-

Desmontar

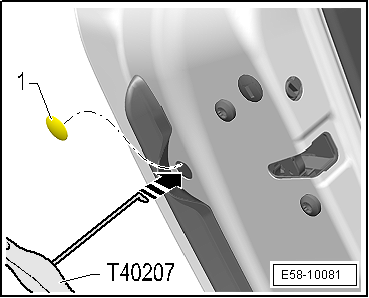

- Desprender la protección adhesiva -1- y pasar el gancho -T40207-, en la posición indicada, a través del orificio de la puerta -flecha-.

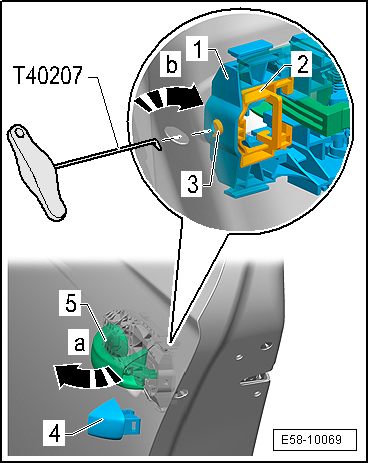

- Introducir el gancho -T40207- en el eje -3- del estribo de bloqueo -2- hasta que haga tope.

- Bascular el gancho -T40207- en el sentido de la -flecha b- hasta que quede sujeto en la muesca interna del eje -3- del estribo de bloqueo -2-. Tirar del gancho -T40207- hacia atrás para extraer el eje hasta el tope.

- Tirar de la maneta -5- un poco hacia afuera -flecha a- y sujetarla.

- Con la palanca -3409-, extraer la tapa de cierre -4- del alojamiento de la maneta -1-.

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

• Antes de montar la tapa de la maneta asegurarse que el estribo de bloqueo se encuentra en la posición de desbloqueo, tal como se lo dejó al desmontar. En caso de dificultad para introducir la tapa de la maneta, repetir la extracción del eje del estribo de bloqueo con el gancho -3438-, tal como se describe en el proceso de desmontaje.

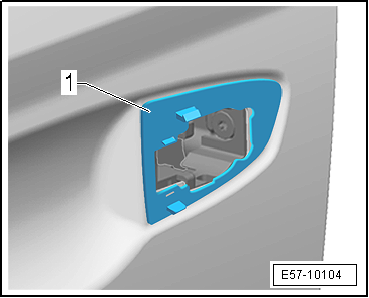

• Sustituir la base posterior -1- que esté dañada o quebradiza.
• Asegurarse que la base posterior -1- quede adecuadamente montada.

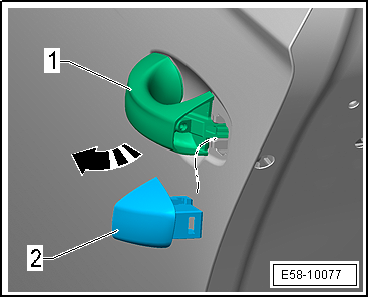

- Tirar de la maneta -1- en el sentido de la -flecha - y sujetarla.

- Introducir la tapa de cierre -2- en el alojamiento de la maneta.

- Soltar la maneta -1-.

- Desprender la protección adhesiva -2-.

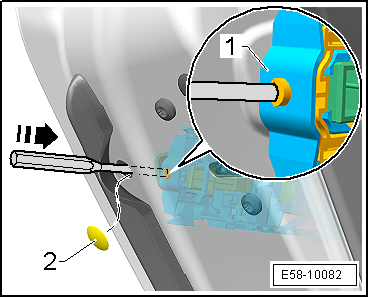

- Introducir un botador en el orificio del tapón y presionar sobre el eje del estribo de bloqueo -1- hasta que haga tope.

  ¡Atención!

No cerrar la puerta, riesgo de no poder abrirla.

Una vez finalizado el montaje es necesario verificar el funcionamiento, ya que si los cables Bowden no se hallan bien ajustados o están mal enganchados, no se podrá abrir la cerradura.

- Limpiar con alcohol isopropílico o heptanol la zona de la puerta donde se debe colocar la protección de poliuretano -2-.

- Aplicar a continuación productos limpiadores de siliconas en la zona afectada. Secar bien la zona.

- Colocar la protección de poliuretano -2- en la puerta.

Cable de la maneta exterior (puerta posterior): desmontar y montar

Cable de la maneta exterior (puerta posterior): desmontar

Cable de la maneta exterior (puerta posterior): montar

  ¡Atención!

Peligro de fallos de funcionamiento.

Obsérvese al desmontar y montar, que el cable de mando no se pliegue o dañe.

Para desmontar el cable de la maneta exterior (puerta anterior) no es necesario desmontar:

El alojamiento de la maneta exterior

Desmontar

- Llevar el cristal de la puerta a la posición "cerrado".

- Desmontar la tapa de protección interior.

- Extraer los tornillos de sujeción -1- del marco ventana -2- y sujetarlo con cinta de carrocero -flecha- de manera que no moleste.

Lado cerradura de la puerta

- Desmontar el cable de la maneta exterior por el -lado cerradura de la puerta-

Lado alojamiento de la maneta exterior

- Llevar la maneta exterior de la puerta a la posición "abrir" y mantenerla con ayuda de un segundo operario.

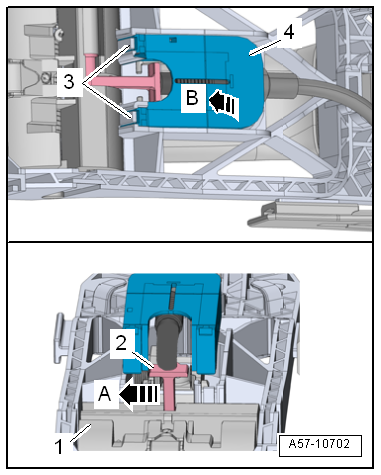

- Desbloquear las orejetas de seguridad -3-.

- Extraer la carcasa -4-, junto con el cable de mando, del conjunto de alojamiento -flecha b-.

- Llevar la maneta exterior de la puerta a la posición "cerrada".

- Desenganchar el cable -2- en la palanca de accionamiento -1- en sentido de la -flecha a-, tal y como muestra la figura.

Cable de la maneta exterior (puerta posterior): montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

  ¡Atención!

• No cerrar la puerta.
• Una vez finalizado el montaje es necesario verificar el funcionamiento, ya que si los cables Bowden no se hallan bien ajustados o están mal enganchados, no se podrá abrir la cerradura.

Cable de la maneta interior (puerta posterior): desmontar y montar

  ¡Atención!

Peligro de fallos de funcionamiento.

Obsérvese al desmontar y montar, que el cable de mando no se pliegue o dañe.

Desmontar

Lado maneta interior

- Desmontar el cable por el -lado maneta interior-.

Lado cerradura de la puerta

Desmontar el cable por el -lado cerradura de la puerta-

Montar

Realizar el montaje en el orden inverso a las operaciones de desmontaje, teniendo en cuenta lo siguiente:

• No cerrar la puerta.
• Una vez finalizado el montaje es necesario verificar el funcionamiento, ya que si los cables Bowden no se hallan bien ajustados o están mal enganchados, no se podrá abrir la cerradura.
