Chevrolet Cruze: Sistema eléctrico

Sobrecarga del sistema eléctrico

El vehículo cuenta con fusibles y disyuntores de circuito para dar protección contra la sobrecarga del sistema eléctrico.

Cuando la carga eléctrica de corriente es demasiado pesada, el disyuntor de circuito se abre y se cierra, protegiendo al circuito hasta que la carga de corriente regresa al nivel normal o hasta que se resuelve el problema. Esto reduce en gran medida la posibilidad de sobrecarga del circuito e incendio debidos a problemas eléctricos.

Los fusibles y disyuntores de circuito protegen a los dispositivos de corriente del vehículo.

Remplace los fusibles defectuosos con fusibles nuevos del mismo tamaño y capacidad.

Si ocurre un problema en el camino y es necesario remplazar un fusible, se puede tomar un fusible del mismo amperaje de otra posición.

Elija el de alguna función del vehículo que no sea necesaria y repóngalo tan pronto como sea posible.

Cableado de faro

Una sobrecarga eléctrica puede provocar que las luces se enciendan y se apaguen o, en algunos casos, que se queden apagadas. Haga revisar inmediatamente el cableado de los faros si las luces se encienden y apagan o se quedan apagadas.

Limpiaparabrisas

La nieve o hielo intensos pueden sobrecargar los limpiaparabrisas.

Si el motor de los limpiaparabrisas se sobrecalienta, los limpiaparabrisas se detendrán hasta que el motor se enfríe y el control del limpiaparabrisas se apague.

Aunque el circuito está protegido contra sobrecarga eléctrica, la sobrecarga debida a nieve o hielo abundantes puede dañar el mecanismo articulado de los limpiadores. Siempre retire el hielo y la nieve abundantes del parabrisas antes de usar los limpiaparabrisas.

Si la sobrecarga se debe a un problema eléctrico y no a nieve o hielo, asegúrese de corregirla.

Fusibles y cortacircuitos

Los circuitos de cableado del vehículo están protegidos contra cortocircuitos por una combinación de fusibles y disyuntores de circuito.

Esto reduce en gran medida la posibilidad de daños causados por problemas eléctricos.

Peligro

Los fusibles e interruptores de circuito están marcados con su clasificación de ampéres. No exceda la clasificación de amperaje especificada cuando reemplace los fusibles e interruptores de circuito. El uso de un fusible o interruptor de circuito de tamaño excesivo puede resultar en el incendio del vehículo. Usted y otros podrían resultar lesionados seriamente o morir.

Para revisar los fusibles, observe la banda plateada del interior del fusible. Si la banda está rota o fundida, remplace el fusible.

Asegúrese de remplazar los fusibles defectuosos con fusibles nuevos del mismo tamaño y capacidad.

Si se funde un fusible, se pueden tomar temporalmente fusibles del mismo amperaje de otra posición de fusible. Remplace el fusible tan pronto como sea posible.

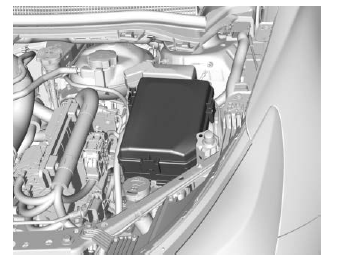

Bloque de fusibles del compartimiento del motor

Para retirar la cubierta del bloque de fusibles, presione los seguros y gírela hacia arriba.

Precaución

Derramar líquidos sobre cualquier componente eléctrico del vehículo puede dañarlo. Mantenga siempre en su sitio las cubiertas de todos los componentes eléctricos.

Es posible que el vehículo no cuente con todos los fusibles, los relevadores y las características que se ilustran.

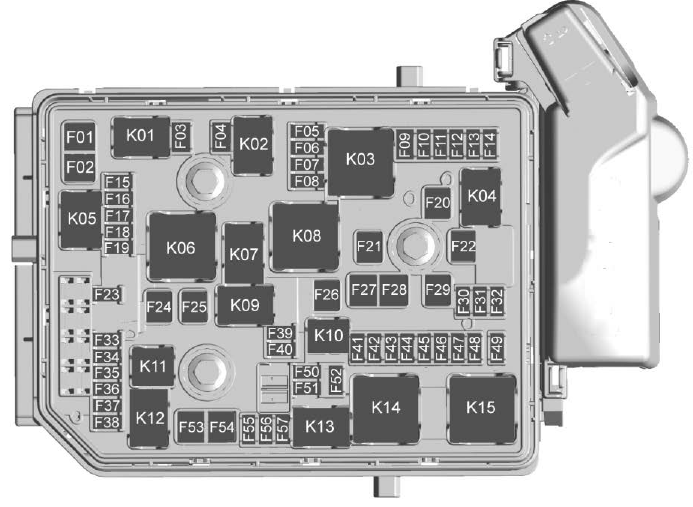

Fusibles

F01 Motor de arranque
F02 Motor de arranque
F03 Sensor de O2
F04 Módulo de control del motor
F05 Obturador aerodinámico/ Combustible flexible
F06 Módulo de control de la transmisión
F07 -
F08 Módulo de control del motor
F09 A/C
F10 Respiradero del recipiente
F11 Asientos con calefacción
F12 CGM
F13 -
F14 Diesel NOx/ Transmisión CVT8
F15 Sensor de O2
F16 Inyección de combustible
F17 Inyección de combustible
F18 Módulo SCR
F19 Diesel NOx/Motor de refrigerante
F20 -
F21 Convertidor CD/CA
F22 Sistema ABS
F23 Lavaparabrisas/ Ventanas traseras
F24 -
F25 Calentamiento de combustible diesel
F26 Transmisión
F27 -
F28 -
F29 Desempañador de la ventana trasera
F30 Desempañador de espejo
F31 -
F32 Pantalla LED/ Convertidor CD CD/ FPPM/Calentador eléctrico/Módulo A/C
F33 Cláxon de advertencia anti-robo
F34 Claxon
F35 Tomacorriente de cajuela
F36 Faro de luz alta derecho
F37 Faro de luz alta izquierdo
F38 -
F39 Luces anti-niebla delanteras
F40 Solenoide de AIRE
F41 Bomba de agua conmutable/Sensor de agua en el combustible
F42 Nivelación manual de faro
F43 Bomba de combustible
F44 Espejo retrovisor interior/Cámara de visión trasera/ Remolque
F45 Volante de dirección con calefacción
F46 Cuadro de instrumentos
F47 Bloqueo de la columna de dirección
F48 Limpiador trasero
F49 -
F50 -
F51 -
F52 Módulo de control del motor/ transmisión
F53 -
F54 Limpiaparabrisas
F55 -
F56 -
F57 -

Relevadores

K01 Motor de arranque
K02 Control A/C
K03 Funciones del motor
K04 -
K05 Motor de arranque
K06 Calentamiento de combustible diesel/ Inducción de aire secundario
K07 Faro de luz baja derecha/Luz de operación de día derecha
K08 Transmisión
K09 Diesel NOx
K10 Bomba de combustible
K11 -
K12 Faros de luz alta
K13 Luz de operación diurna izquierda/ Faro de luz baja izquierdo
K14 Marcha/corr conmutada
K15 Desempañador de espejo/ Desempañador de ventana trasera/ Sensor de advertencia anti-robo

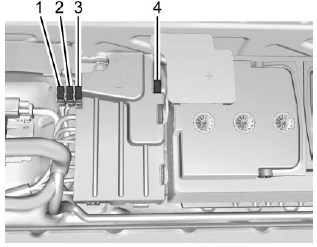

Los fusibles adicionales se ubican cerca de la batería del vehículo.

Fusibles

1. Módulo de control del motor
2. Bomba de combustible
3. Módulo de control de la transmisión
4. Suministro de energía

Bloque de fusibles del tablero de instrumentos

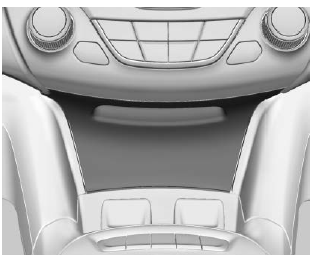

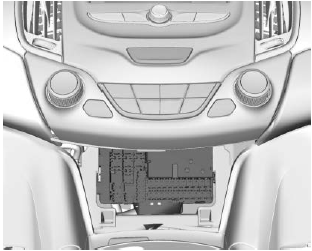

El bloque de fusibles del tablero de instrumentos está en el centro de la consola, debajo de los controles de clima. Para tener acceso a los fusibles:

1. Abra la cubierta del bloque de fusibles jalando hacia afuera en la parte superior.

2. Remueva el borde inferior de la cubierta.

3. Retire la cubierta.

Para reinstalar la cubierta, invierta los pasos.

Es posible que el vehículo no cuente con todos los fusibles, los relevadores y las características que se ilustran.

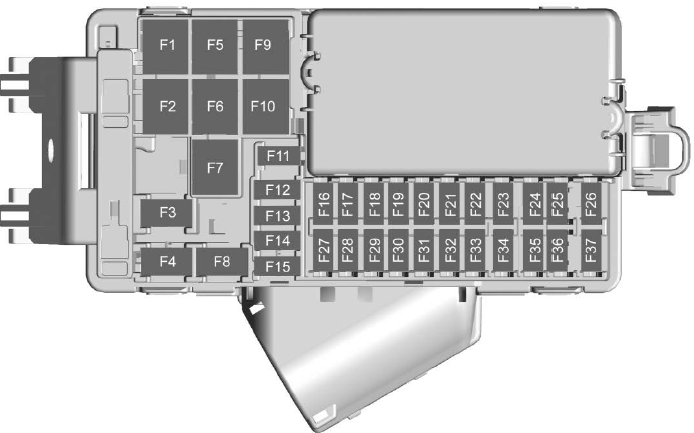

Fusibles

F1 -
F2 Ventilador
F3 Asiento eléctrico del conductor
F4 Tomacorriente delantero
F5 -
F6 Ventanas delanteras eléctricas
F7 Válvulas ABS
F8 CGM
F9 Módulo de control de carrocería 8
F10 Ventanas traseras eléctricas
F11 Quemacocos
F12 Módulo de control de carrocería 4
F13 Asientos delanteros con calefacción
F14 Espejos exteriores/ Asistencia de conservación de carril/Control automático de faro de luz alta
F15 Módulo de control de carrocería 1
F16 Módulo de control de carrocería 7
F17 Módulo de control de carrocería 6
F18 Módulo de control de carrocería 3
F19 Conector de enlace de datos
F20 Bolsa de aire
F21 A/C
F22 Liberador de la cajuela
F23 Entrada pasiva/ Arranque pasivo
F24 Sistema AOS (Detección automática de ocupante)
F25 Interruptor de iluminación del volante
F26 Interruptor de ignición
F27 Módulo de control de carrocería 2
F28 Amplificador
F29 Carga de USB
F30 Iluminación de palanca de cambio
F31 Limpiador trasero
F32 Sistema de llave virtual
F33 Convertidor CD CA
F34 Asistencia de estacionamiento/ Alerta de zona ciega lateral/Infoentretenimiento/ USB
F35 OnStar
F36 Pantalla/Grupo
F37 Radio
