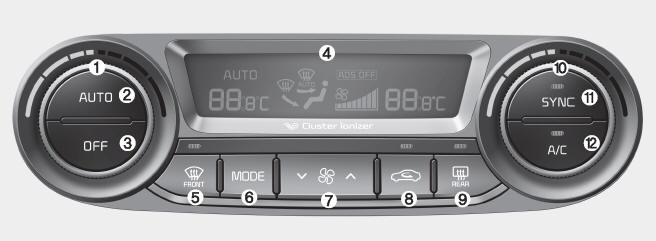

Kia Forte: Sistema de control del climatizador automático

1. Mando de control de temperatura del conductor
2. Botón (de control automático) AUTO
3. Botón del OFF
4. Pantalla LCD
5. Botón del desempañador el parabrisas delantero
6. Botón de selección de modo
7. Mando de control de velocidad del ventilador
8. Botón de control de la entrada de aire
9. Botón del desempañador de la luna trasera
10. Mando de control de temperatura del acompañante
11. Botón de selección de control de la temperatura dual
12. Botón de aire acondicionado

PRECAUCIÓN

Accionar el ventilador con el interruptor de encendido en la posición ON podría provocar la descarga de la batería. Accione el ventilador con el motor en marcha.

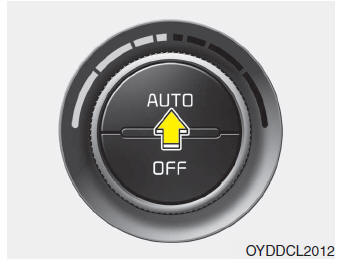

Calefacción y aire acondicionado automáticos

1. Pulse el botón AUTO.

Al fijar la temperatura quedarán controlados automáticamente los modos, las velocidades del ventilador, la entrada de aire y el aire acondicionado.

2. Ajuste el interruptor de temperatura a la temperatura deseada.

ATENCIÓN

• Para desactivar la operación automátca, seleccione uno de estos botones o interruptores:
  • Botón de selección de modo

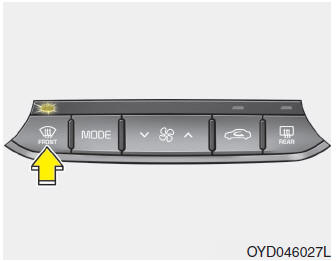

  • Botón del desempañador el parabrisas delantero (Pulse de nuevo el botón para cancelar la selección de la función de deshielo del parabrisas. La señal 'AUTO' se iluminará de nuevo en la pantalla de información).
  • Botón de control de toma de aire La función seleccionada se controlará manualmente mientras otras funciones se operan automáticamente.
• Para mejorar la efectividad del control del climatizador, utilice el botón AUTO y fije la temperatura a 22ºC (71ºF) (23ºC/73ºF - Excepto Europa).

ATENCIÓN

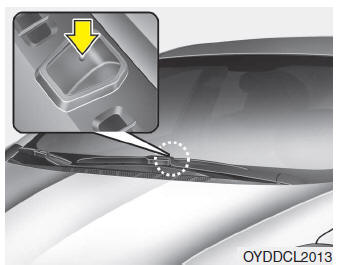

No coloque nunca nada sobre el sensor situado en el salpicadero, para asegurar un mejor control del sistema de calefacción y refrigeración.

Calefacción y aire acondicionado manuales

Se puede controlar manualmente el sistema de calefacción y refrigeración pulsando otros botones o girando botones distintos de AUTO. En este caso, el sistema funciona secuencialmente de acuerdo con el orden de los botones seleccionados.

1. Arranque el motor.

2. Ajuste el modo a la posición deseada.

3. Ajuste la temperatura a la posición deseada.

4. Ponga el control de entrada de aire en la posición de aire del exterior (renovación).

5. Ajuste la velocidad del ventilador a la posición deseada.

6. Si se desea aire acondicionado, active el sistema de aire acondicionado Pulse el botón AUTO para volver al control totalmente automático del sistema.

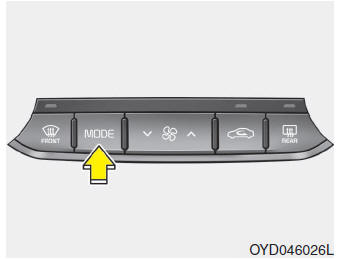

Selección de modo

El botón de selección de modo controla la dirección del flujo de aire en el sistema de ventilación.

La salida del chorro de aire sigue una de las trayectorias descritas a continuación:

Consulte la figura del "Climatizador manual".

Nivel de cara

El chorro de aire se dirige hacia la cara y la parte superior del cuerpo. Además, se pueden orientar las salidas a fin de dirigir el aire que se descarga por ellas.

Dos niveles

El chorro de aire se dirige hacia la cara y hacia el suelo.

Nivel de piso

La mayor parte del caudal de aire se dirige hacia el suelo, salvo una pequeña parte que se dirige a los dispositivos de deshielo del parabrisas y las ventanillas laterales.

Nivel piso-desempañado

La mayor parte del chorro de aire se dirige hacia el suelo y el parabrisas, salvo una pequeña parte dirigida a los dispositivos de deshielo de las ventanillas laterales.

Nivel desempañado

La mayor parte del caudal de aire se dirige hacia el parabrisas, y una pequeña parte va a los dispositivos de deshielo de las ventanillas laterales.

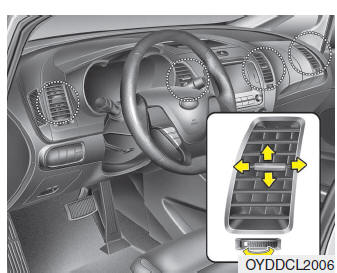

Difusores de aire del salpicadero

La salpicadero puede abrirse o cerrarse de forma independiente con la rueda moleteada horizontal.

Puede ajustar también la dirección de salida del aire por estas bocas utilizando la palanca de la forma que se indica.

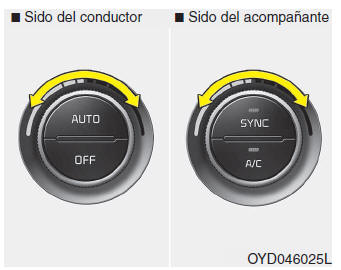

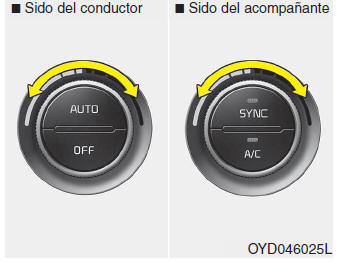

Control de temperatura

La temperatura aumentará hasta el máximo (HI) al girar el botón a la derecha sumamente.

La temperatura disminuirá hasta el mínimo (Lo) al girar el botón a la izquierda sumamente.

Cada vez que gire el botón, la temperatura aumenta o disminuye 0,5ºC/1ºF. A la temperatura mínima, el aire acondicionado funciona continuamente.

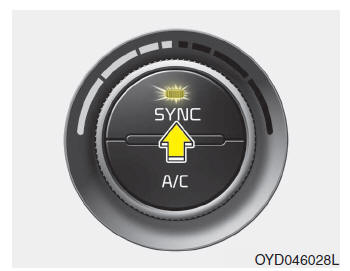

Ajuste por igual de la temperatura del lado del conductor y del acompañante

• Pulse el botón "SYNC" para ajustar por igual la temperatura del lado del conductor y del acompañante.

  La temperatura del lado del acompañante se ajusta a la misma temperatura que la del lado del conductor.

• Gire el mando de control de la temperatura del lado del conductor. Se ajustarán igual la temperatura del lado del conductor y del acompañante.

Ajuste individual de la temperatura de lado del conductor y del acompañante

• Pulse de nuevo el botón "SYNC" para ajustar la temperatura del lado del conductor y del acompañante individualmente.

  La iluminación de los botones se apaga.

• Accione el mando de control de la temperatura del lado del conductor para ajustar la temperatura del lado del conductor.
• Accione el mando de control de la temperatura del lado del acompañante para ajustar la temperatura del lado del acompañante.

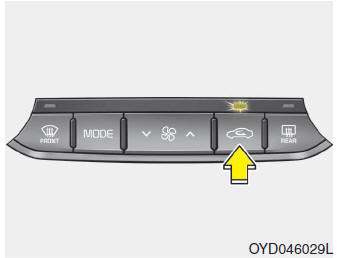

Control de la entrada de aire

Se utiliza para seleccionar entre admisión de aire exterior (nuevo) o recirculación del aire.

Para cambiar el tipo de entrada de aire, presione el botón de control.

Posición de recirculación del aire

Cuando se selecciona la posición de recirculación del aire, se toma aire del lado del acompañante por medio del circuito de calefacción y se calienta o enfría de acuerdo con la función seleccionada.

Posición de aire exterior (renovado)

Cuando se selecciona la posición de aire exterior (renovado), el aire entra en el vehículo desde el exterior y se calienta o enfría según la función seleccionada.

ATENCIÓN

El funcionamiento prolongado de la calefacción en la posición de recirculación del aire provocará empañamiento del parabrisas y las ventanillas laterales, y el aire del habitáculo estará viciado.

Además, el uso prolongado del aire acondicionado en la posición de recirculación del aire hará que el aire del habitáculo esté excesivamente seco.

ADVERTENCIA

• El funcionamiento continuo del climatizador en la posición de recirculación de aire puede hacer que aumente la humedad en el interior del vehículo, lo que puede empañar los cristales y reducir la visibilidad.
• No duerma en un vehículo con el sistema de calefacción o de aire acondicionado encendidos.

  Pueden sufrir lesiones graves o mortales a causa de la disminución del oxígeno y la temperatura corporal.

• El funcionamiento continuo del climatizador en la posición de recirculación del aire puede provocar somnolencia y pérdida del control del vehículo. Mientras conduzca, coloque el control de la entrada de aire en la posición de aire exterior (renovado) durante tanto tiempo como sea posible.

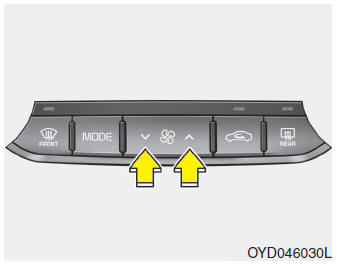

Control de la velocidad del ventilador

Se puede ajustar la velocidad del ventilador al valor deseado, pulsando el botón correspondiente.

Para cambiar la velocidad del ventilador, pulse el interruptor ( ) para subir la velocidad o pulse ( ) para bajar la velocidad. Para apagar el control de velocidad del ventilador, pulse el botón OFF del ventilador delantero.

Aire acondicionado

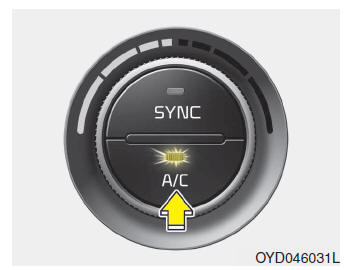

Pulse el botón A/C para poner en marcha el sistema de aire acondicionado (se ilumina la luz indicadora).

Pulse de nuevo el botón para desconectarlo.

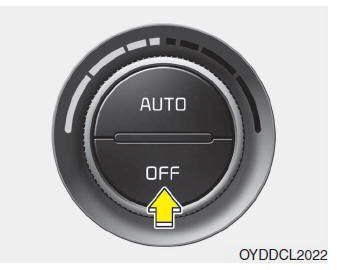

Modo OFF

Pulse el botón OFF para desconectar el climatizador automático. No obstante, podrá utilizar los botones de modo y de entrada de aire mientras el contacto esté en la posición ON.

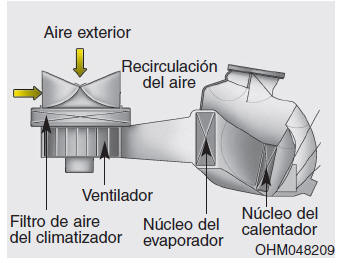

Filtro de aire del climatizador

El filtro de aire del climatizador, que se encuentra detrás de la guantera, filtra el polvo y otros contaminantes que puedan entrar en el vehículo desde el exterior a través del sistema de calefacción y aire acondicionado. Si se acumula polvo u otros contaminantes en el filtro, puede disminuir la cantidad de aire que sale por los orificios de ventilación, ocasionando una acumulación de humedad en el interior del parabrisas aunque se haya seleccionado la posición de aire exterior (nuevo). Si esto ocurre, recomendamos cambiar el filtro del aire del control del climatizador por un distribuidor Kia autorizado.

ATENCIÓN

• Cambie el filtro según el esquema de mantenimiento.

  Si conduce el coche en condiciones difíciles, como caminos de tierra o firme irregular, necesitará revisar el filtro con más frecuencia y cambiarlo antes.

• Si el índice de flujo de aire desciende repentinamente, recomendamos que haga revisar el sistema por un distribuidor Kia autorizado.

Comprobación de la cantidad de refrigerante del acondicionador de aire y del lubricante del compresor

Cuando la cantidad de refrigerante es baja, las prestaciones del sistema de aire acondicionado disminuyen. Un llenado excesivo tiene también un efecto perjudicial sobre el sistema de aire acondicionado.

En ese caso, si nota un funcionamiento extraño, recomendamos que haga revisar el sistema por un distribuidor Kia autorizado.

ADVERTENCIA - Vehículos equipador con R-134a*

Puesto que el refrigerante está a una presión muy alta, el mantenimiento del sistema del aire acondicionado sólo debe llevarlo a cabo técnicos cualificados. Es importante que se utilice el tipo y la cantidad correcta de aceite y refrigerante.

De lo contrario, puede causar daños en el vehículo y lesiones personales.

ADVERTENCIA - Vehículos equipador con R-1234yf*

Puesto que el refrigerante es ligeramente inflamable y está a una presión muy alta, el mantenimiento del sistema del aire acondicionado sólo debe llevarlo a cabo técnicos cualificados. Es importante que se utilice el tipo y la cantidad correcta de aceite y refrigerante.

De lo contrario, puede causar daños en el vehículo y lesiones personales.

*: Su vehículo está rellanado con R-134a o R-1234yf según la regulación de su país en el momento de la producción.

Puede averiguar qué refrigerante del aire acondicionado se aplica a su vehículo en la etiqueta dentro del capó. Consulte la sección 8 para más información sobre la localización de la etiqueta del refrigerante del aire acondicionado.
