Seat Leon (2013-2020) Manual de Taller: Servomotor de la trampilla de temperatura -V68-: desmontar y montar

Desmontar

   ¡ATENCIÓN!

Peligro de sufrir heridas por el airbag para las rodillas.

Antes de realizar trabajos en la zona de componentes pirotécnicos, la persona que vaya a realizarlos debe "descargarse de energía electrostática". Observar las medidas de seguridad para trabajos en el airbag.

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar lateral inferior derecho del tablero de instrumentos lado conductor.

- Extraer tobera zona pies.

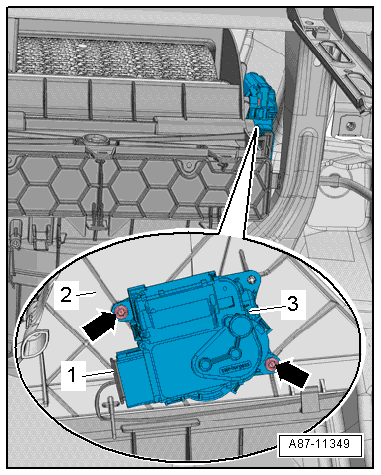

- Desenroscar los tornillos -flechas-.

- Pivotar hacia fuera el servomotor de la trampilla de temperatura -V68--1- detrás del eje de accionamiento -3- para la trampilla de temperatura.

- Desacoplar el conector eléctrico -2-.

- Extraer el servomotor.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

Par de apriete → "Cuadro de montaje - Equipo de calefacción y climatización"

• Antes del montaje, comprobar el funcionamiento de trampillas y articulación.
• Comprobar que palancas y ejes asientan correctamente en sus alojamientos.

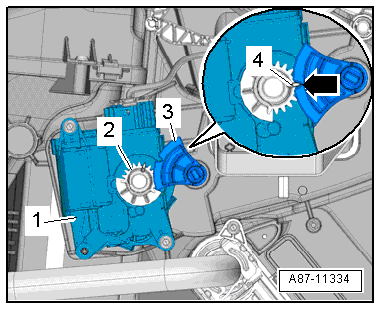

- Colocar el servomotor -1- en la carcasa de distribución de aire, la rueda dentada -2- del servomotor debe incidir en la rueda dentada -3- de la palanca para la trampilla de temperatura.

El diente largo -4- debe incidir en el rebaje -flecha- de la palanca de reenvío.

Si no se pueden colocar los tornillos, significa que el servomotor no asienta por completo en la carcasa.

- Colocar el mazo de cables eléctricos de manera que no pueda entrar en contacto con componentes móviles (p. ej. palanca del servomotor).

- Consultar la memoria de incidencias y borrar los registros que se indiquen → Equipo de diagnosis de vehículos en la función "Localización guiada de averías".

- Finalmente, comprobar el funcionamiento de la unidad climática.

Servomotor de la trampilla de descongelación -V107-: desmontar y montar

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la guantera.

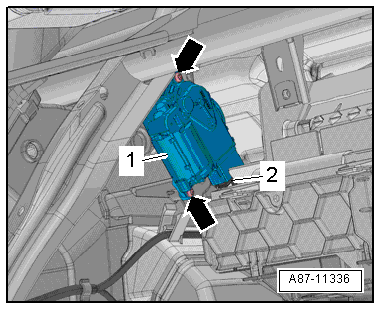

- Desenroscar los tornillos -flechas-.

- Quitar el servomotor para trampilla de descongelación -V107--1-.

- Desacoplar el conector eléctrico -2-.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

Par de apriete → "Cuadro de montaje - Equipo de calefacción y climatización"

• Antes del montaje, comprobar el funcionamiento de trampillas y articulación.
• Comprobar que palancas y ejes asientan correctamente en sus alojamientos.

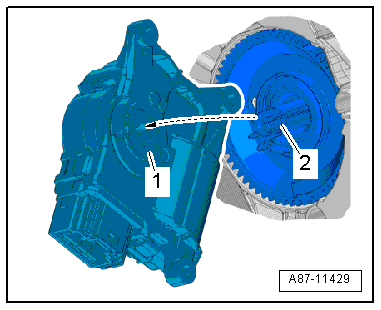

- El alojamiento del servomotor sólo se puede encajar en la palanca de reenvío -2- en una posición.

El alojamiento del servomotor debe quedar frente a la palanca de reenvío, como se muestra en la figura.

Si el alojamiento y la palanca de reenvío no quedan enfrentados, girar el alojamiento en el servomotor.

- Colocar el servomotor en la carcasa de distribución de aire, la palanca de reenvío debe entrar en el alojamiento -1--flecha-.

En la unión entre servomotor y palanca de reenvío no debe haber juego alguno.

Si no se pueden colocar los tornillos, significa que el servomotor no asienta por completo en la carcasa.

- Colocar el mazo de cables eléctricos de manera que no pueda entrar en contacto con componentes móviles (p. ej. palanca del servomotor).

- Consultar la memoria de incidencias y borrar los registros que se indiquen → Equipo de diagnosis de vehículos en la función "Localización guiada de averías".

- Finalmente, comprobar el funcionamiento de la unidad climática.

Servomotor de la trampilla de recirculación de aire -V113-: desmontar y montar

  Aviso

El servomotor, en vez de un potenciómetro, tiene topes finales con conmutadores finales integrados.

Desmontar

- Desconectar el encendido, apagar todos los consumidores eléctricos y extraer la llave de contacto.

- Desmontar la guantera.

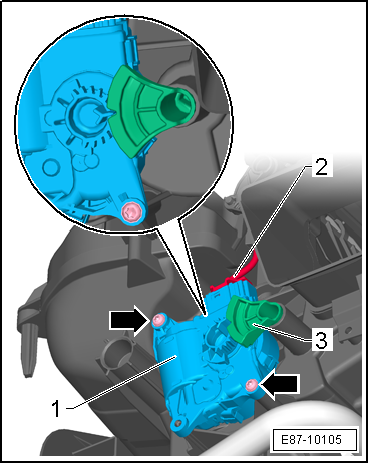

- Desenroscar los tornillos -flechas-.

- Quitar el servomotor para trampilla de recirculación de aire -V113--. 3- del canalizador de aspiración de aire -2-.

- Desacoplar el conector eléctrico -1-.

Montar

El montaje se realiza en orden inverso, teniendo en cuenta lo siguiente:

Par de apriete → "Cuadro de montaje - Equipo de calefacción y climatización"

• Antes del montaje, comprobar el funcionamiento de trampillas y articulación.
• Comprobar que palancas y ejes asientan correctamente en sus alojamientos.

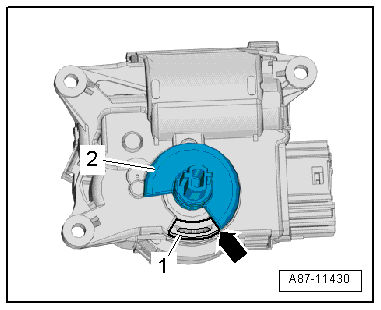

- La chapaleta de aire fresco debe encontrarse en posición "cerrado".

El eje de accionamiento -2- debe apoyarse en el tope -1--flecha-, como se muestra en la ilustración.

Si el eje de accionamiento del servomotor no queda en el tope de "modo de aire exterior", girar el alojamiento en el servomotor.

- Colocar el servomotor en la caja de aspiración de aire, el eje de accionamiento debe entrar en el alojamiento.

En la unión entre el eje de accionamiento y el alojamiento no debe haber juego alguno.

Si no se pueden colocar los tornillos, significa que el servomotor no asienta por completo en la carcasa.

- Colocar el mazo de cables eléctricos de manera que no pueda entrar en contacto con componentes móviles (p. ej. palanca del servomotor).

- Consultar la memoria de incidencias y borrar los registros que se indiquen → Equipo de diagnosis de vehículos en la función "Localización guiada de averías".

- Finalmente, comprobar el funcionamiento de la unidad climática.
