Seat Leon (2013-2020) Manual de Taller: Descripción de las herramientas

  ¡ATENCIÓN!

¡Peligro de sufrir lesiones!

• Respetar los adhesivos dispuestos en el vehículo que advierten sobre componentes sometidos a tensión elevada. Para trabajos de reparación se tiene que descargar la tensión residual.
• Ciertas herramientas disponen de un estribo de seguridad que, después del uso de la herramienta, se debe disponer por encima de la punta de la herramienta, para proteger a la persona contra posibles lesiones y a la punta de la herramienta contra posibles daños.

  ¡Atención!

• Les rogamos observen las prescripciones específicas por países.
• Desembornando el cable de masa de la batería se establecen las condiciones necesarias para trabajar con seguridad en el sistema eléctrico del vehículo. Desembornar el cable de masa de la batería estando desconectado el encendido.
• Antes de comenzar con una reparación, es imprescindible eliminar la causa del deterioro en cuestión, p.ej., piezas de la carrocería con bordes cortantes, consumidores eléctricos defectuosos, corrosión, etc.

• A ser posible, no hay que soltar cintas de masa en la carrocería (peligro de corrosión).
• Otras informaciones, como por ejemplo el montaje y desmontaje de los diferentes componentes, se facilitan en el correspondiente Manual de Reparaciones.

Pinza de tope con inserto

La pinza de tope sin inserto -VAS 1978/1-, con el inserto para pinza de tope -VAS 1978/2-, es un componente del equipo de reparación de mazos de cables -VAS 1978 B- y se utiliza para cerrar las conexiones de presión en las reparaciones de mazos de cables.

  Aviso

• Como alternativa se puede utilizar también la pinza de engarzado (cuerpo básico) -VAS 1978/1-2- en combinación con los cabezales intercambiables -VAS 1978/1-1- o -VAS 1978/2A-.

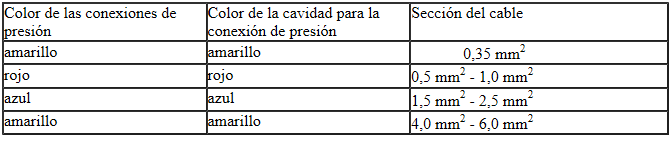

• Asegúrese de utilizar la cavidad correcta para la conexión de presión utilizada.
• No debe presionarse la funda aislante de los cables.

Herramientas de desbloqueo para contactos

Las diferentes herramientas de desbloqueo sirven para extraer los diferentes contactos de las carcasas de contactos sin dañarlos.

En el equipo -VAS 1978 B- encontrará una selección de herramientas de desbloqueo. El equipo -VAS 1978/35- contiene el conjunto completo de esas herramientas.

  ¡ATENCIÓN!

Hay herramientas que disponen de un seguro, que deberá colocarse sobre la punta de éstas después de utilizarlas, para proteger la punta y al personal.

Desbloquear y desarmar las carcasas de los contactos.

Herramientas de montaje para anillos de estanqueidad para terminales

Las herramientas de montaje sirven para poder introducir los anillos de estanqueidad para terminales hasta el tope en la carcasa de contacto, sin que se dañen, para conseguir de ese modo un sellado total entre el cable individual y la carcasa del contacto.

En el equipos -VAS 1978 B- encontrará cuatro herramientas de montaje para anillos de estanqueidad para terminales.

Montaje de anillos de estanqueidad para terminales.

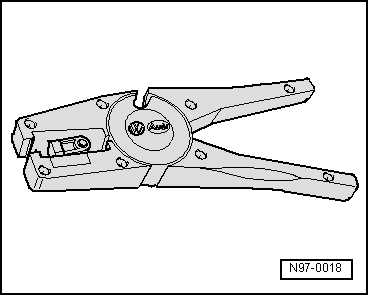

Alicates pelacables -VAS 1978/3-

Los alicates pelacables -VAS 1978/3- sirven para pelar y cortar de forma correcta los cables.

Los alicates pelacables -VAS 1978/3- son componentes de los equipos -VAS 1978 B-.

Los alicates pelacables tienen en su boca un tope regulable, con el que se puede ajustar la longitud deseada del aislante del cable a retirar.

Pelar el aislamiento:

- Ajustar el tope regulable de la boca de los alicates a la longitud deseada que se desea pelar.

- Introducir el extremo del cable desde delante hasta el tope en la boca de los alicates y cerrar los alicates.

- Volver a abrir los alicates y retirar el extremo del cable pelado.

- En caso necesario, cortar los cables con la función de alicates de corte de la parte superior de los alicates pelacables.

Soplete de aire caliente, 220 V / 50 Hz -VAS 1978/14-

  ¡Atención!

Al contraer las conexiones de presión, debe tenerse cuidado de no dañar otros cables, piezas de plástico o material aislante con la boquilla caliente de la pistola.

¡Hay que consultar previamente el manual de instrucciones del soplador de aire caliente!

El soplador de aire caliente, 220 V/ 50 Hz -VAS 1978/14- se utiliza junto con la boquilla -VAS 1978/15- para contraer las conexiones de presión. Después de cerrar la conexión de presión, se debe contraer con el soplador de aire caliente para evitar la entrada de humedad.

El soplador de aire caliente, 220V/50 Hz -VAS 1978/14- forma parte de los equipos -VAS 1978 B-.

Contraer la conexión de presión con el soplador de aire caliente, 220 V/ 50 Hz -VAS 1978/14-.

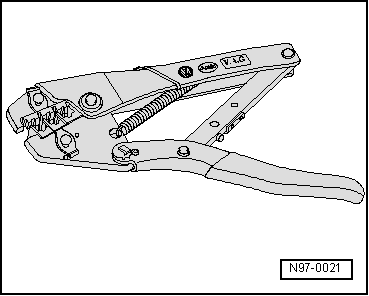

Pinza de engarzado -VAS 1978/1A-

La pinza de engarzado -VAS 1978/1A- o la pinza de engarzado (cuerpo básico) -VAS 1978/1-2- junto con el cabezal intercambiable 0,35-2,5mm/2 -VAS 1978/1-1-, o el cabezal intercambiable 4,0-6,0mm/2 -VAS 1978/2A- se utiliza para cerrar las conexiones de presión del equipo de reparación de mazos de cables.

Cerrar las conexiones de presión con la pinza de engarzado -VAS 1978/1A-.

La pinza de engarzado (cuerpo básico) -VAS 1978/1-2- tiene disponibles los siguientes cabezales intercambiables:

• Cabezal intercambiable 0,35 mm² - 2,5 mm² -VAS 1978/1-1-
• Cabezal intercambiable 4,0 mm² -6,0 mm² -VAS 1978/2A-
• Cabezal intercambiable para contactos JPT -VAS 1978/9-1-

En combinación con el cabezal intercambiable para contactos JPT -VAS 1978/9-1- se utiliza la pinza de engarzado para engarzar los contactos de cables individuales para reparaciones de cables con secciones inferiores a 0,35 mm².

Sustituir el cabezal intercambiable:

- Abrir totalmente la pinza de engarzado.

- Desencastrar los dos pernos de bloqueo -flechas- del cuerpo básico de la pinza de engarzado.

- Colocar el cabezal intercambiable necesario desde arriba -flecha- en el cuerpo básico de la pinza de engarzado.

- Bloquear el cabezal intercambiable introduciendo los pernos -flechas- en el cuerpo básico de la pinza de engarzado.
