Seat Leon (2013-2020) Manual de Taller: Casquillo de cojinete: desmontar y montar

Desmontar

Desembornar la batería.

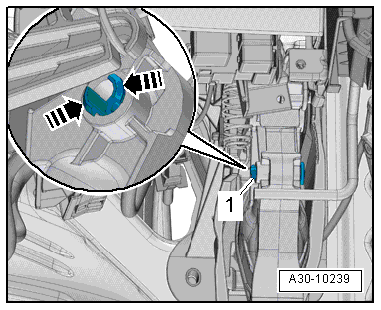

- Comprimir los encastres -flechas- y sacar el perno -1- hacia el lado derecho.

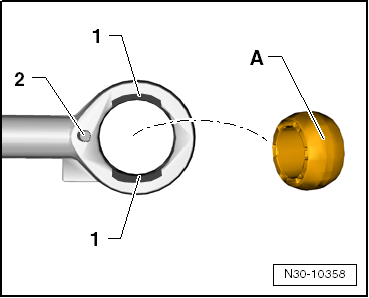

- Girar el empujador de la bomba de embrague de modo que los rebajes -1- o el pivote -2- queden visibles.

Los rebajes -1- y el pivote -2- apuntan en la misma dirección.

- Extraer el casquillo de cojinete -A- de los rebajes -1-.

Montar

- Girar el empujador de la bomba de embrague de modo que los rebajes -1- o el pivote -2- queden visibles.

Los rebajes -1- y el pivote -2- apuntan en la misma dirección.

- Colocar el casquillo de cojinete -A- en los rebajes -1- e introducirlo girándolo.

- Unir el empujador de la bomba del embrague al pedal del embrague; para ello utilizar un perno cojinete nuevo.

- Embornar la batería.

Pedal del embrague: desmontar y montar

Desmontar

- Desplazar el asiento del conductor completamente hacia atrás.

- Subir el volante lo más que se pueda. Utilizar para ello toda la zona de ajuste de la columna de dirección.

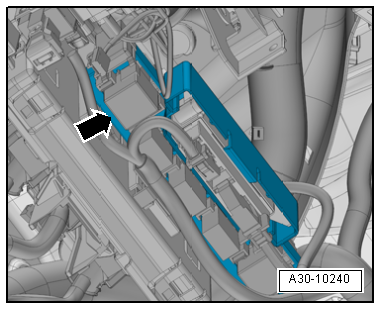

- Si va montado en la zona del bloque soporte: desmontar el soporte -flecha- con la unidad de control de la ayuda de aparcamiento -J446-.

Vehículos con el volante a la derecha y Climatronic

- Desmontar el servomotor de la trampilla de temperatura derecha -V159-.

Continuación para todos los vehículos

- Desmontar el muelle recuperador o el muelle de sobrepaso de punto muerto.

Desmontar el perno cojinete del pedal del embrague, tal y como se describe a continuación:

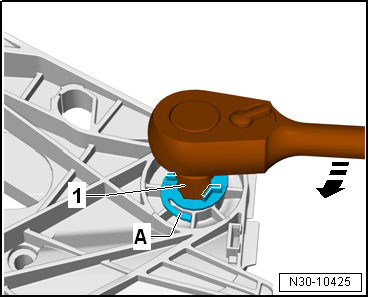

-1- = llave de vaso interior, e/c 14.

Vehículos con el volante a la izquierda

En vez de la llave de vaso interior e/c 14 puede utilizarse una llave Allen e/c 14.

Continuación para todos los vehículos

• Hay que girar el perno cojinete del pedal del embrague hacia la izquierda, en la dirección de la -flecha-, hasta el tope.

Las fijaciones -A- se rompen irreparablemente.

- Mover un poco el pedal del embrague para poder extraer el perno cojinete.

Montar

El montaje se efectúa en el orden inverso y teniendo en cuenta lo siguiente:

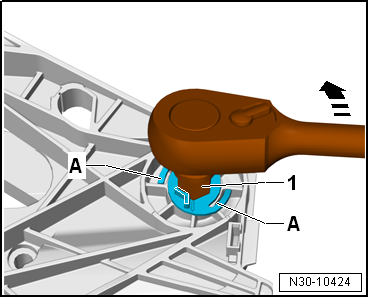

-1- = llave de vaso interior, e/c 14.

Vehículos con el volante a la izquierda

En vez de la llave de vaso interior e/c 14 puede utilizarse una llave Allen e/c 14.

Continuación para todos los vehículos

• Sustituir el perno cojinete tras desmontarlo.

- Presionar un poco el pedal del embrague e introducir un perno cojinete nuevo hasta el tope.

- Girar el perno cojinete hacia la derecha, en la dirección de la -flecha-, hasta el tope.

• Las fijaciones -A- tienen que encajar de forma audible.

- Montar el muelle recuperador o el muelle de sobrepaso de punto muerto.

Vehículos con el volante a la derecha y Climatronic

- Montar el servomotor de la trampilla de temperatura derecha -V159-.

Continuación para todos los vehículos

- Si se desmontó: montar el soporte -flecha- con la unidad de control de la ayuda de aparcamiento -J446-.
